一体式弯折卡扣支架结构设计

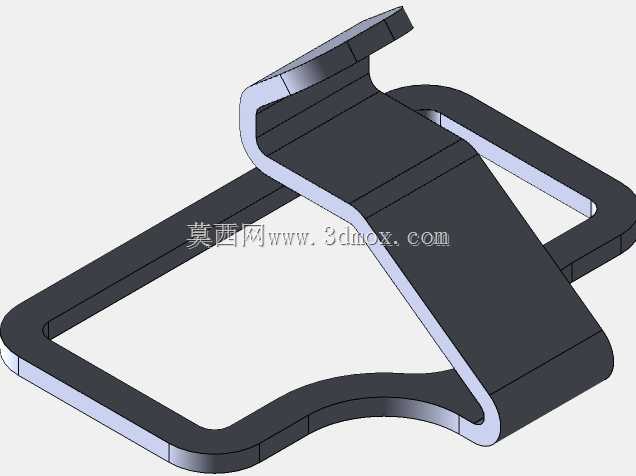

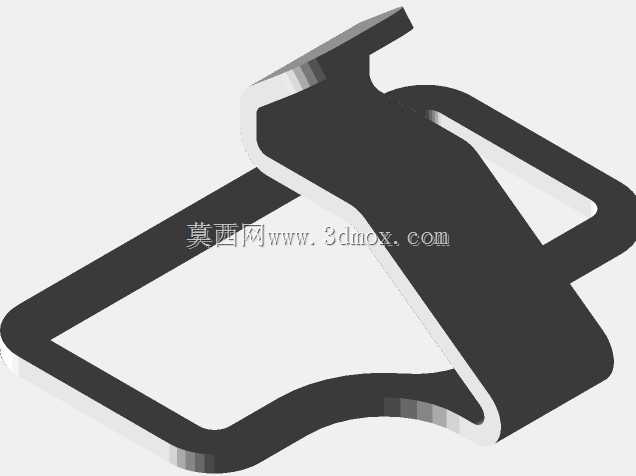

　　从结构形态来看，该零件属于典型的薄板弯折成型卡扣支架，整体由封闭框型握持段、斜向弯折过渡臂以及端部卡接舌片三部分构成，这类结构在日常消费电子、小型通讯终端外设、便携设备支撑配件中十分常见，既可以作为独立的桌面支撑托架使用，也能够嵌入设备外壳内部，充当线束限位、PCB板辅助固定或者电池仓压紧卡扣。框型段采用圆角过渡的封闭轮廓，没有尖锐棱角，一方面是薄板冲压折弯工艺的必然要求——避免折弯处应力集中导致开裂，另一方面封闭框自身具备更高的平面抗扭刚度，相比开口悬臂结构，在受到侧向按压或者反复插拔受力时，不容易出现整体翘曲变形。斜向弯折臂的折弯角度经过几何校核，两段折弯处分别设置了匹配板厚的内R角，从图纸标注的圆弧尺寸可以看出，

　　折弯半径取值兼顾了成型可行性与结构刚性：R值过小会造成冲压时外侧材料拉伸断裂，R值过大则会导致折弯后回弹量难以控制，直接影响卡接舌片的最终位置精度。端部的卡接舌片带有小幅上翘的导入斜面，这是卡扣类结构的典型设计特征，装配时舌片受挤压发生弹性形变滑入配对卡槽，到位后回弹卡合，无需额外螺丝或者粘接工序，能够大幅简化整机装配流程，降低产线人工成本。从安装边界来看，零件整体外轮廓尺寸紧凑，框型段的长宽尺寸决定了其占用的安装平面空间，设计配对基座时需要在对应位置预留出略大于框体外缘的避让槽，槽深与板厚匹配，避免装配后零件高出基准面影响周边部件排布。斜向臂的延伸长度与折弯高度决定了卡接点相对于安装基准面的悬空距离，

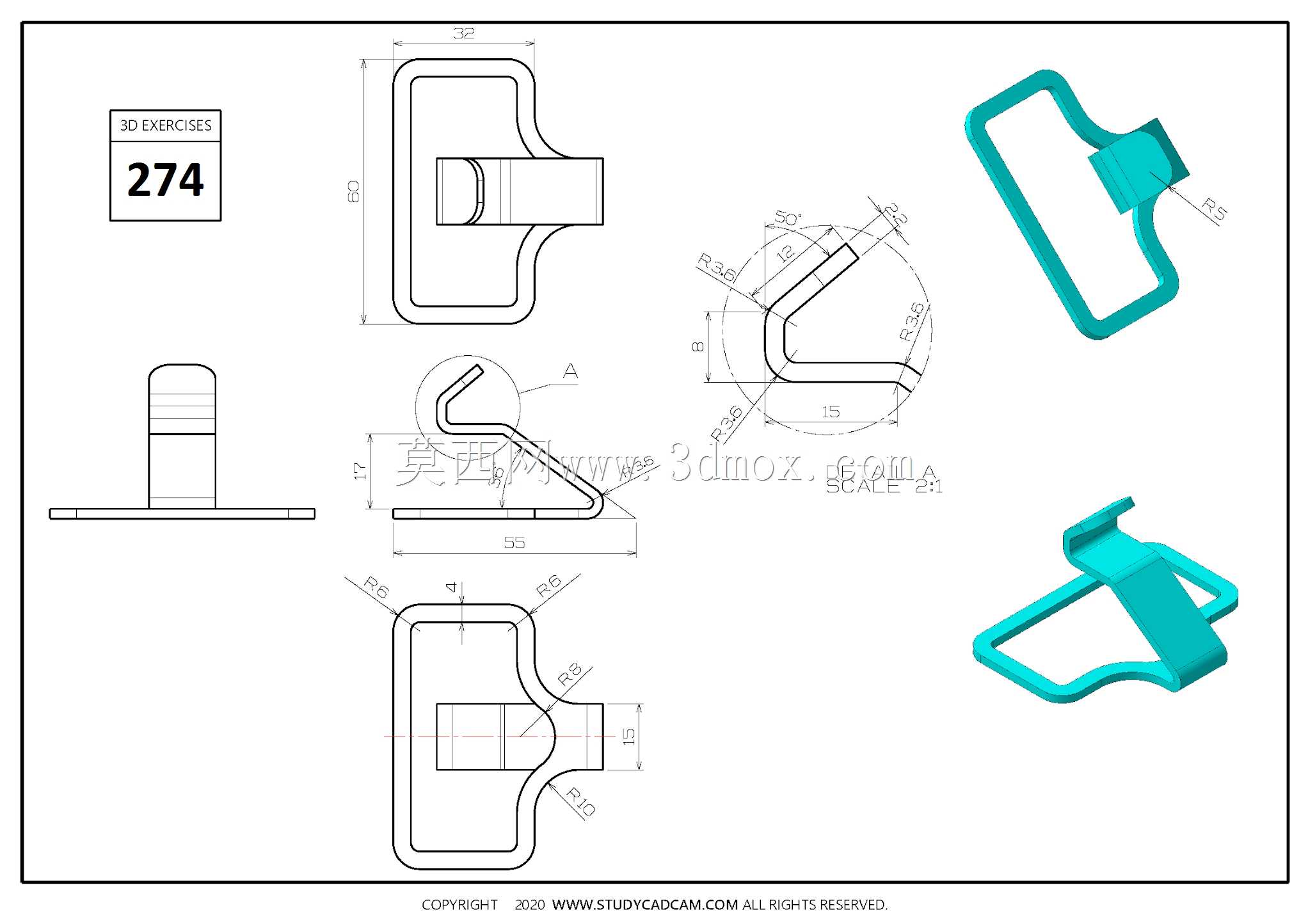

　　这个尺寸直接关联卡扣的有效卡接行程：行程过小会导致装配公差容忍度极低，零件稍有尺寸偏差就会出现卡合不到位或者松脱；行程过大则会让悬臂过长，受力时容易产生永久塑性变形，失去卡紧力。实际工程应用中，这类零件通常采用弹簧钢或者冷轧钢板冲压成型后做表面防锈处理，若用于消费电子领域也可采用注塑工艺生产，此时需要将折弯处的壁厚做均匀化处理，避免注塑缩痕影响结构强度。图纸中多视角的投影完整表达了各段的相对位置关系，局部放大视图标注了折弯处的圆角与角度公差，建模时需要优先绘制平板展开轮廓，再通过钣金折弯特征依次成型各段弯折，最后对边缘做倒角或毛刺去除处理，还原真实加工后的零件状态。
