带圆弧立板开槽支座三维结构设计

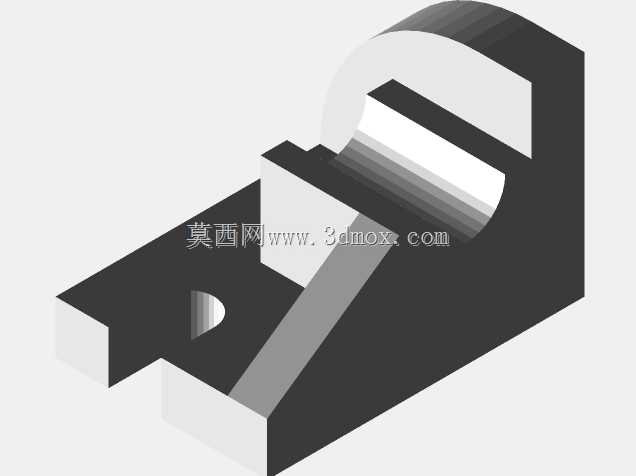

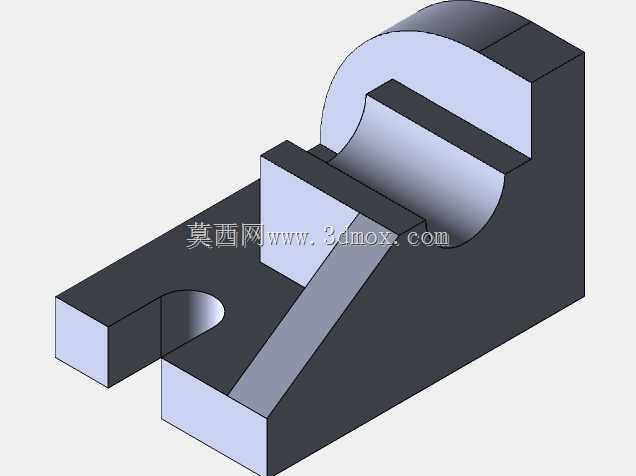

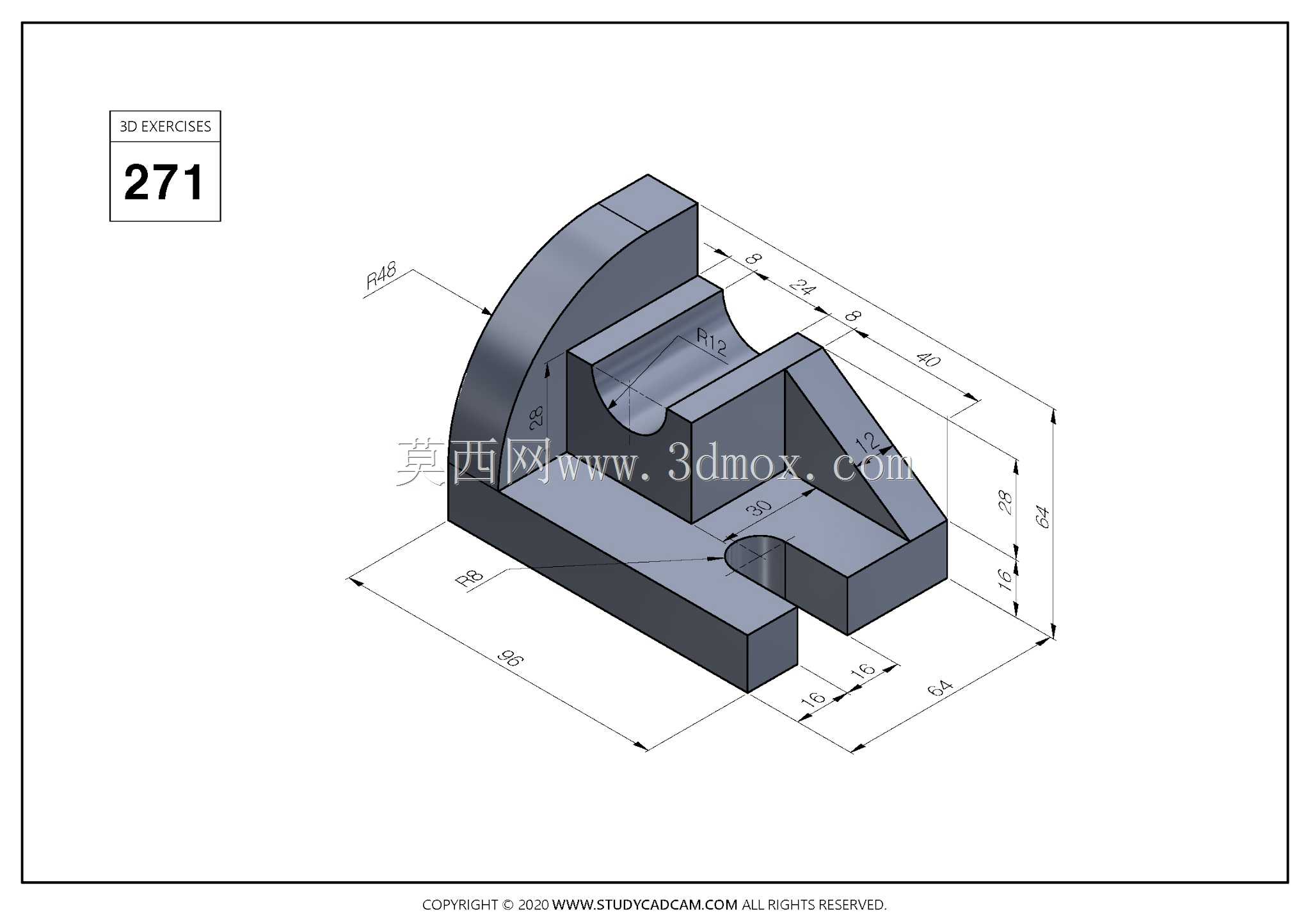

　　该零件属于典型的机加工类支撑支座，整体采用一体式块体结合半圆弧立板的构型，在工装夹具、小型检测台架以及非标自动化设备的工位定位单元中十分常见。底座部分为矩形承载结构，底部开设通槽，既可以作为安装避让位，也能够配合T型螺栓在工作台面上快速调整固定位置，避免整体钻孔带来的位置适配局限。立板外侧采用R45圆弧过渡，可降低直角区域的应力集中，同时在设备装配、人员操作过程中减少锐边磕碰风险。立板内侧加工有R12的弧形凹槽，该特征主要用于容纳圆柱类工件或导向轴，为被支撑件提供径向定位面，限制其侧向位移。从尺寸边界来看，底座总长86、总宽54，立板顶端距底座底面总高64，整体占用空间紧凑，适合在多工位排布的夹具板上密集安装。底座前端槽宽16、

　　槽深16，槽口边缘做了直角清根处理，能够与台面上的定位键或挡块紧密贴合，保证重复装夹时的位置一致性。立板与底座衔接处设置三角加强筋结构，筋板厚度均匀，可在承受侧向压紧力时降低立板根部的弯曲变形量，这一点在手动夹具频繁施压的工况下尤为关键。零件上的水平与竖直方向尺寸链均以底座底面为主要基准，建模时先绘制底座轮廓并切除底部通槽，再拉伸立板与加强筋，随后完成内外圆弧面的创建，最后对所有棱边按工程要求做过渡处理。这种建模顺序能够保证设计基准与加工基准重合，后续导出二维工程图时，尺寸标注也可直接对应铣削、线切割等常规工序的装夹找正逻辑。实际使用中，该支座可单独作为承托件，也可成对布置支撑长轴类工件，或在其顶面加装压块、调整螺钉，

　　组成简易定位组件。由于整体结构无复杂曲面，普通三轴数控铣床即可完成全部加工，材料多选45号钢或铝合金，前者用于承载较大的工装场景，后者适用于轻量化检测治具。底座上的安装孔位可根据实际台面规格灵活拓展，当前开槽结构已经覆盖多数常见工作台的槽距范围，无需额外改制即可直接投入装配。
