带卡槽定位的法兰式轴套连接件结构

　　该零件属于带轴向定位与周向止转功能的法兰式衬套类连接件，整体采用一端带法兰盘、另一端延伸出轴向卡爪的结构形式，中心为贯通式阶梯内孔，可同时完成轴类零件的径向支撑、轴向限位以及相邻构件的周向位置锁定，在小型工装夹具、自动化输送线的定位工位、3C产品组装治具以及通讯设备内部的转轴支撑结构中都有广泛的适配场景，尤其适合需要频繁拆装、对装配定位重复精度有一定要求的铰接或转轴部位。从结构设计逻辑来看，法兰端面上对称布置的两个安装小孔可穿入紧定螺钉或定位销，将衬套整体固定在安装基板上，避免衬套随轴转动或出现轴向窜动；伸出端的多瓣式卡槽结构可与配对零件上的凸台直接嵌合，无需额外加工键槽即可传递小扭矩，既简化了配对零件的加工工序，

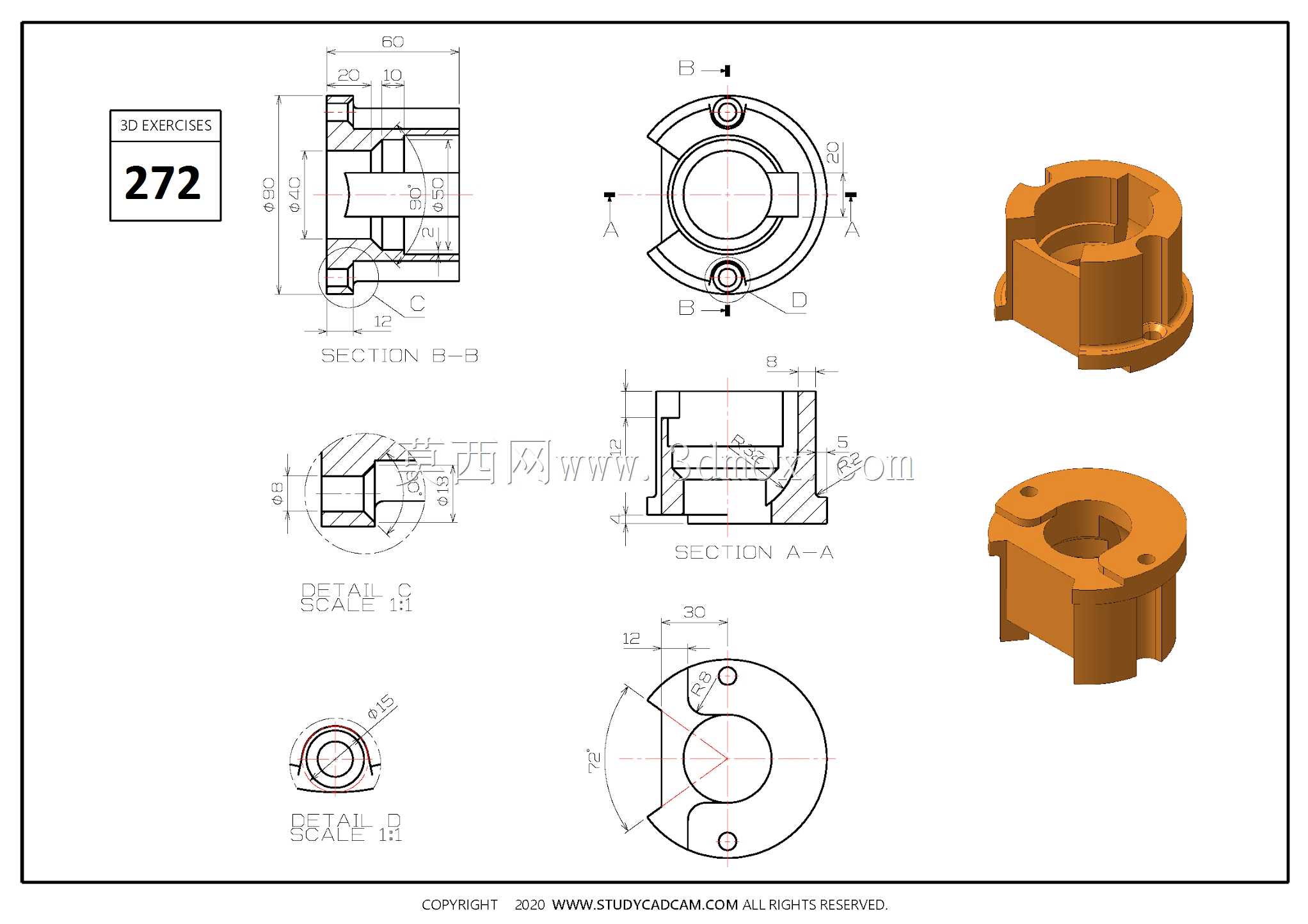

　　也让装配过程无需额外对准键位，大幅提升小批量设备的组装效率。零件的剖面结构显示内孔采用两段不同孔径的阶梯设计，大孔段可容纳轴端的倒角或配套的弹性挡圈，小孔段为主要的配合工作面，与轴采用间隙配合时可作为滑动衬套使用，采用过渡配合时则可作为刚性定位套使用，不同的配合公差选择可适配支撑、定位、铰接等多种功能需求。外圆轮廓在法兰与伸出段的衔接处做了退刀槽处理，既保证机加工时刀具可以完整走刀，也避免装配时棱角与安装面发生干涉，法兰背面的贴合面经过平面加工，可与安装基板实现完全贴合，保证衬套安装后轴线与安装面的垂直度。从安装边界来看，法兰盘的外圆尺寸决定了安装所需的最小平面空间，端面上两个安装孔的中心距需与基板上的预钻孔完全对应，

　　伸出端的轴向长度决定了卡槽嵌入配对零件的深度，设计时需保证卡爪完全嵌入后，法兰端面仍能与安装面保留0.1至0.2毫米的贴合余量，避免出现装配悬空。零件的三维建模过程中，优先通过旋转特征生成主体的内外圆轮廓，再对伸出端进行拉伸切除形成卡槽结构，法兰端的安装孔与定位小孔通过圆周阵列完成，建模时需重点控制各段内孔的同轴度以及卡槽相对于内孔中心的对称度，这些形位公差直接影响最终装配后轴的转动顺畅度与定位精度。在实际工况中，这类衬套通常采用POM、尼龙等工程塑料制作时可实现自润滑效果，无需额外加注润滑油，适合洁净度要求较高的通讯设备或电子组装工位；采用铝合金或黄铜加工时则可获得更高的结构强度，适用于承载稍大的工装夹具部位，不同材质的选择仅需调整三维模型中的密度参数即可完成后续的重量与强度校核，无需改动主体结构尺寸。
