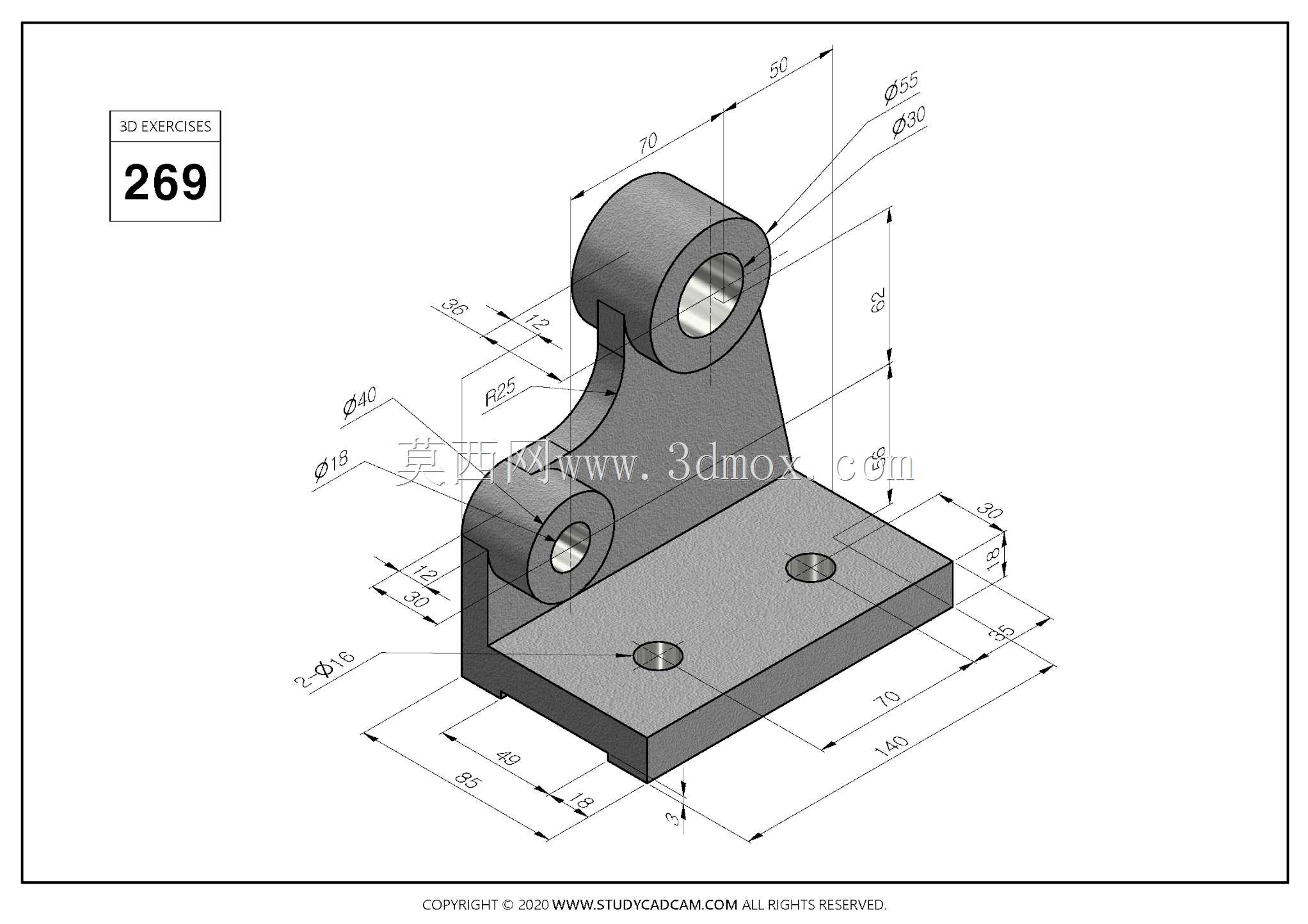

该立式支撑支座属于设备铰接点位常用的承载类零件,整体采用L型弯折的一体式结构,底部为矩形安装平板,上部延伸出带同轴通孔的双筒铰耳,可同时为两根不同轴径的铰接轴提供回转支撑,常见于轻工输送线、小型工装夹具、自动化摆臂机构以及通讯设备架设的可调连接部位,承担载荷传递、转动导向与部件定位的作用。从实际安装边界来看,底板总长140、总宽85,板厚18,底板上开设两个直径16的沉头安装孔,孔位沿长度方向的中心距为70,距底板侧边的定位尺寸分别为48与35,安装时可直接穿过螺栓将支座固定在设备基座或型材台面上,沉孔结构可保证螺栓头不突出安装面,避免与上部摆动部件发生运动干涉。上部两个铰轴筒的外圆直径分别为55与40,内孔直径分别为30与18,

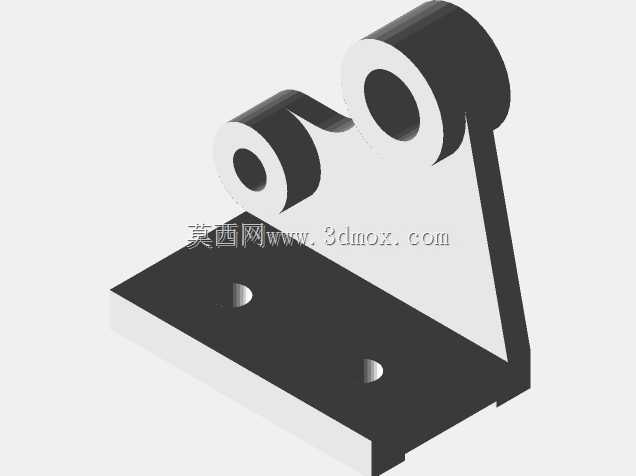

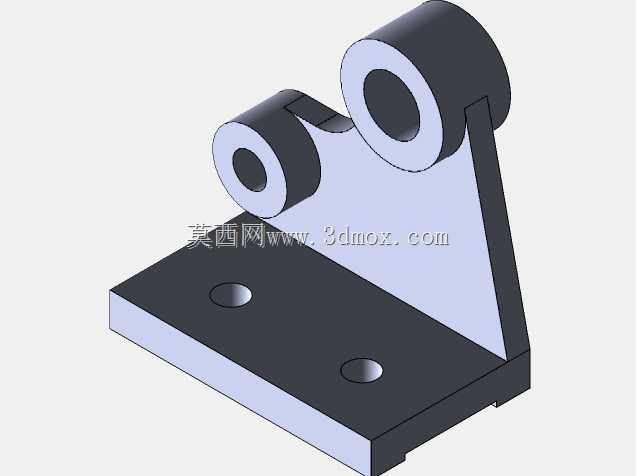

两筒的中心距为52,上方铰筒中心距底板安装面的高度为80,下方铰筒中心距底板安装面的高度为28,铰筒外侧与立板衔接处做R25圆弧过渡,既消除了直角部位的应力集中,也优化了铸件或机加工件的受力路径,立板与底板的交接位置同样设置加强过渡结构,可承受铰接点位的径向载荷与小幅倾覆力矩。设计过程中优先保证了两铰孔的平行度与同轴度公差,避免铰接轴装入后出现卡滞、偏磨问题;底板安装孔的位置公差围绕设备安装基准设定,可适配多数常规型材与钢板基座的孔位布局。零件整体无复杂异形曲面,建模时可先绘制底板与立板的拉伸轮廓,再对两个铰筒做凸台拉伸与孔切除,最后添加过渡圆角与安装孔特征,建模逻辑清晰,也便于后续出工程图标注形位公差与粗糙度要求。实际选型时,
可根据铰接轴的受力大小匹配对应内孔尺寸,上方大孔用于承载主摆臂的转轴,下方小孔可用于安装限位拉杆、辅助支撑轴或气弹簧连接端,双点位的支撑形式相比单耳支座抗偏载能力更强,在往复摆动的工况下能有效降低轴套的磨损速率,延长部件维护周期。
