带长槽铰接连接座的结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652026
  • 带长槽铰接连接座的结构设计
  • 带长槽铰接连接座的结构设计
  • 带长槽铰接连接座的结构设计

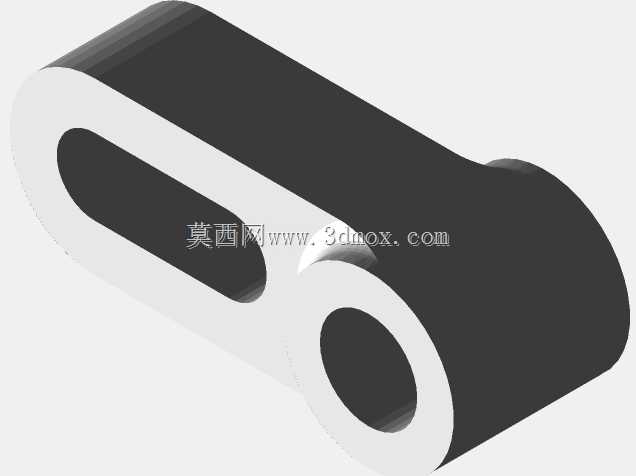

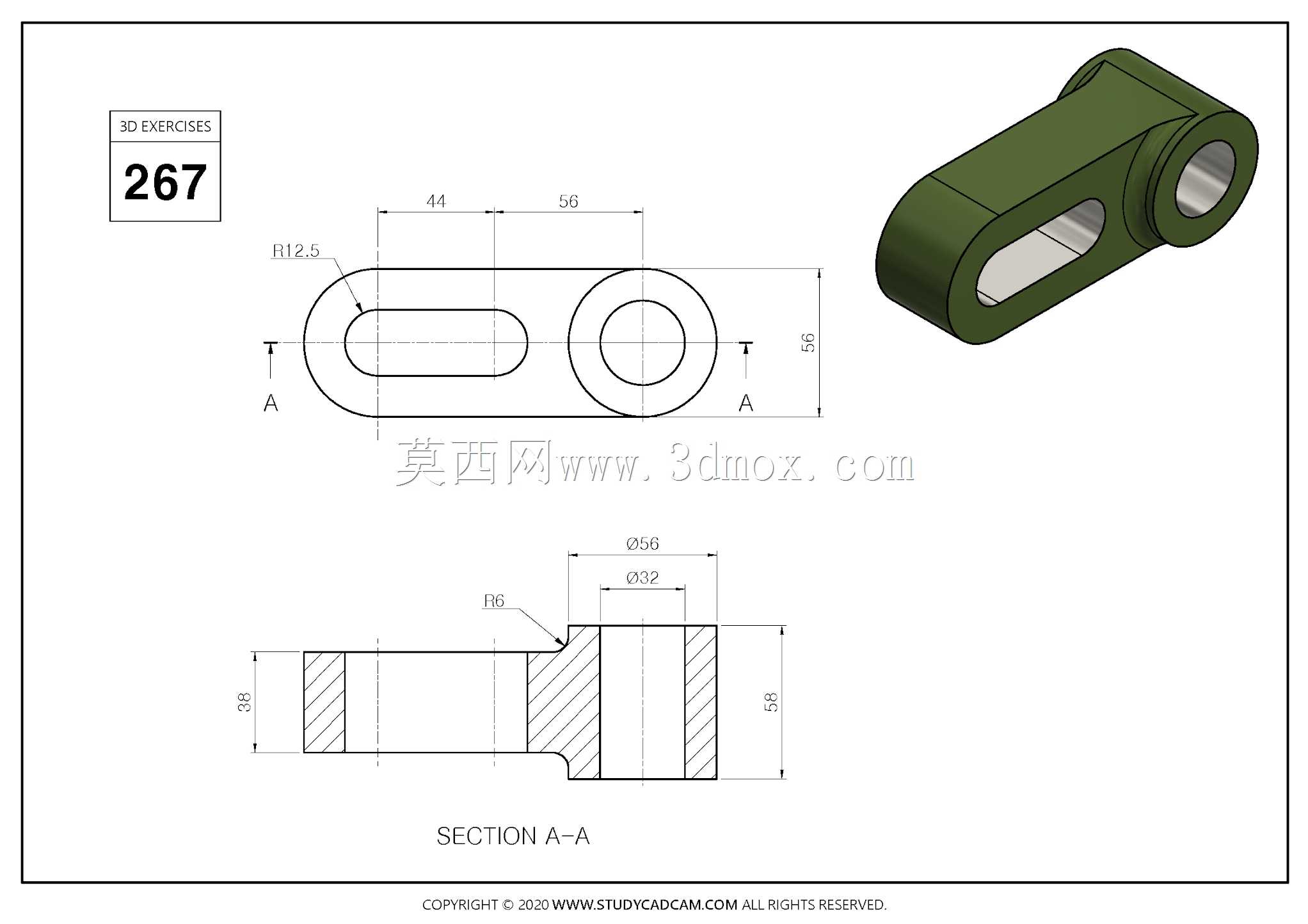

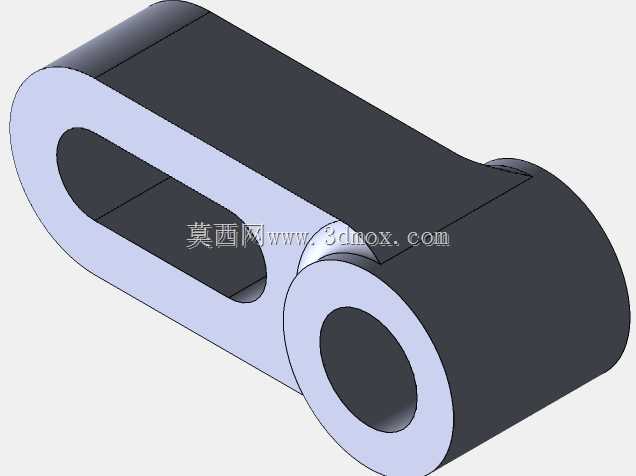

  该零件属于典型的铰接连接座,常用于轻载连杆机构、手动调节机构、夹具支撑以及小型设备的传动连接位置。其主体由一端封闭的长槽臂和另一端的圆筒铰座组成,整体呈不对称悬臂形态,能够在有限空间内同时实现销轴铰接与位置补偿。长槽臂端部采用R12.5半圆过渡,既降低了端部应力集中,也为槽内滑动件提供了圆滑的运动边界。槽体沿长度方向贯通,可容纳滑块、销钉或紧固件在其中移动,从而补偿装配误差或实现有限范围内的行程调节。圆筒端设置同轴通孔,用于安装铰接销、衬套或轴承,形成回转副。从截面A-A可以看出,圆筒部分壁厚明显大于臂部,以承受铰接处的径向载荷和反复摆动带来的接触应力;臂部则采用较薄的盒形截面,在保证抗弯刚度的同时控制零件重量。外形尺寸方面,

  零件总长由44与56两段尺寸构成,圆筒外径为56,内孔直径为32,臂部宽度为38,端部厚度方向尺寸为16,这些边界决定了其在机构中的安装包络。建模时应先建立主体拉伸轮廓,再切除长槽与铰孔,随后对端部和过渡处添加圆角;截面中R6过渡用于改善臂部与圆筒交接处的受力流,避免尖角造成疲劳开裂。实际应用中,该件可作为摇臂、拉杆支座或调节板使用:圆筒端与固定支架铰接,长槽端与运动件连接,当连杆长度或安装孔位存在偏差时,槽孔允许连接件沿轴向微调。设计时需重点校核长槽侧壁的剪切强度、圆筒孔壁的挤压强度以及悬臂根部的弯曲应力。若用于频繁摆动场景,建议在内孔增加衬套以提高耐磨性;若用于焊接机架,则需在底面或侧面预留定位基准。该结构把铰接、导向和调节功能集成在一个小型锻件或机加工件上,结构紧凑,加工路线清晰,适合作为通用机械中的标准连接节点进行系列化设计。
