三角弧边带槽薄壁支撑座结构设计

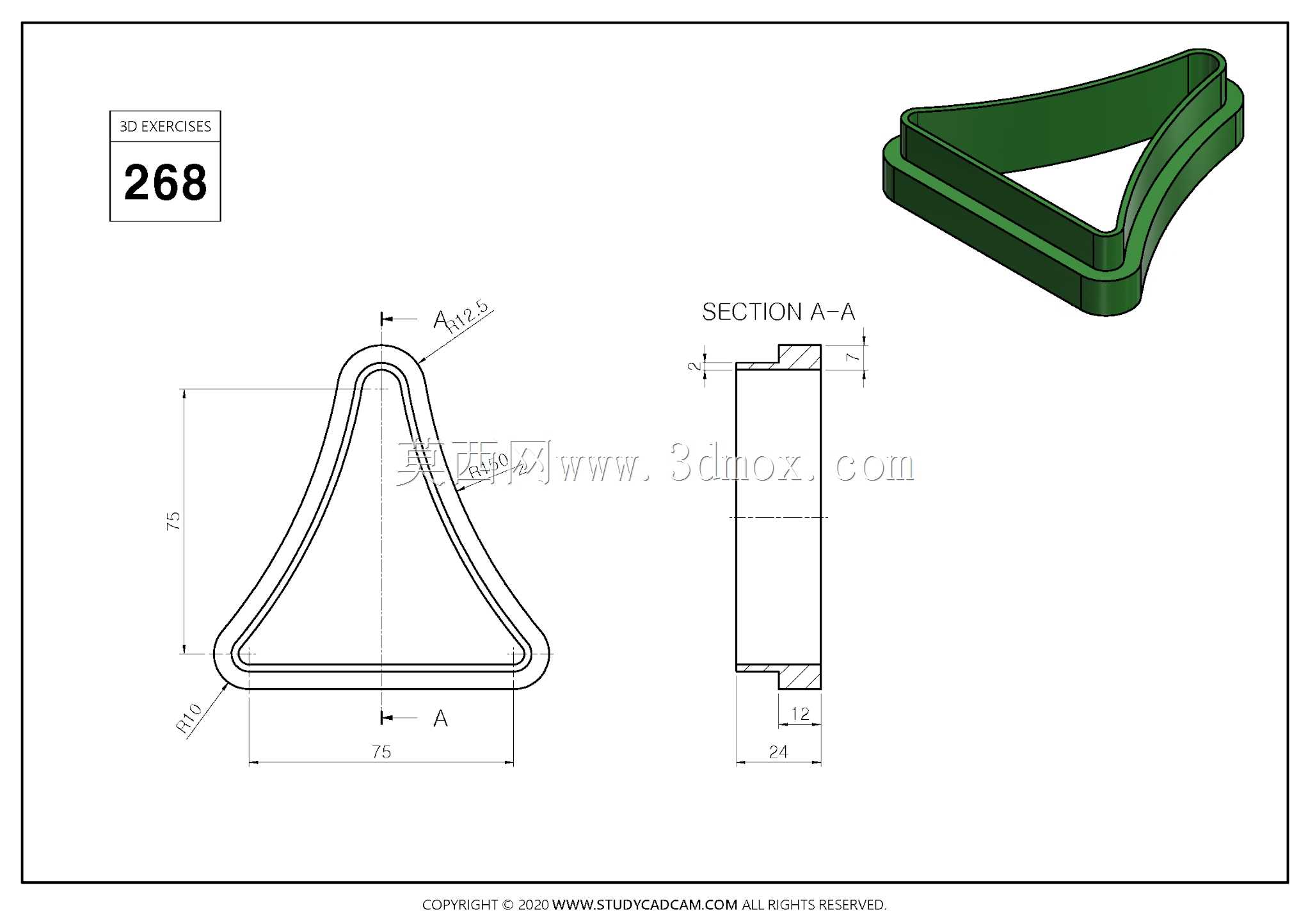

　　该薄壁支撑构件采用三角类闭合轮廓设计，整体为带等厚侧壁的框型结构，底部设置平直安装基面，顶部做圆弧过渡收边，轮廓转角处统一采用R10与R12.5圆角处理，避免应力集中在尖角位置。从截面剖切尺寸来看，构件总高度75mm，底部横向跨度75mm，侧壁厚度均匀，底部一侧预留12mm宽的台阶限位结构，截面总宽度24mm，顶部壁厚控制在7mm，这类尺寸设定既保证了构件自身的结构刚性，也为周边配套件留出了明确的安装边界。

　　这类构件常应用在通讯终端内部的板卡支撑、模组限位场景，也可作为小型电子设备的桌面防滑承托支架使用。在通讯设备内部，它可以卡在PCB板与设备外壳之间，利用自身三角轮廓的稳定性分散板卡局部受力，避免板卡受挤压出现形变；作为外置支架时，底部平直基面可贴合桌面或设备壳体表面，内侧弧面能够贴合圆柱状或带弧边的通讯终端侧边，起到防滑、防倾倒的作用。

　　设计过程中优先考虑了成型工艺的可行性，整体采用等壁厚设计，侧壁与底部连接处做圆角过渡，不管是采用机加工一体成型还是注塑工艺生产，都能有效减少壁厚不均带来的变形问题。顶部圆弧收边并非单纯的外观处理，圆弧面能够在构件与被支撑件接触时增大接触面积，避免硬接触刮伤配套工件表面；底部预留的台阶结构既可以作为安装定位止口，嵌入对应设备壳体的预留槽内实现快速定位，也能在粘接或螺丝固定时增加接触面积，提升连接可靠性。

　　从结构受力角度分析，三角类轮廓本身具备较好的抗形变能力，相比平直条状支撑件，该闭合框型结构在承受侧向推力时，能够将受力沿两侧弧形侧壁传导至整个底部基面，不会出现局部弯折失效的问题。构件内侧无多余凸起结构，不会干涉被支撑件的布线或接口位置，外侧光滑弧面也方便操作人员拿取安装，不会出现锐边划手的问题。在实际选型使用时，仅需确认底部75mm的安装跨度与设备预留安装位匹配，24mm的截面宽度不会占用过多内部空间，75mm的高度可满足常规通讯模组与外壳之间的支撑间隙需求，台阶限位结构可直接对应壳体上的定位槽，无需额外设计定位销即可完成装配定位。
