叉型曲面承托异形结构件

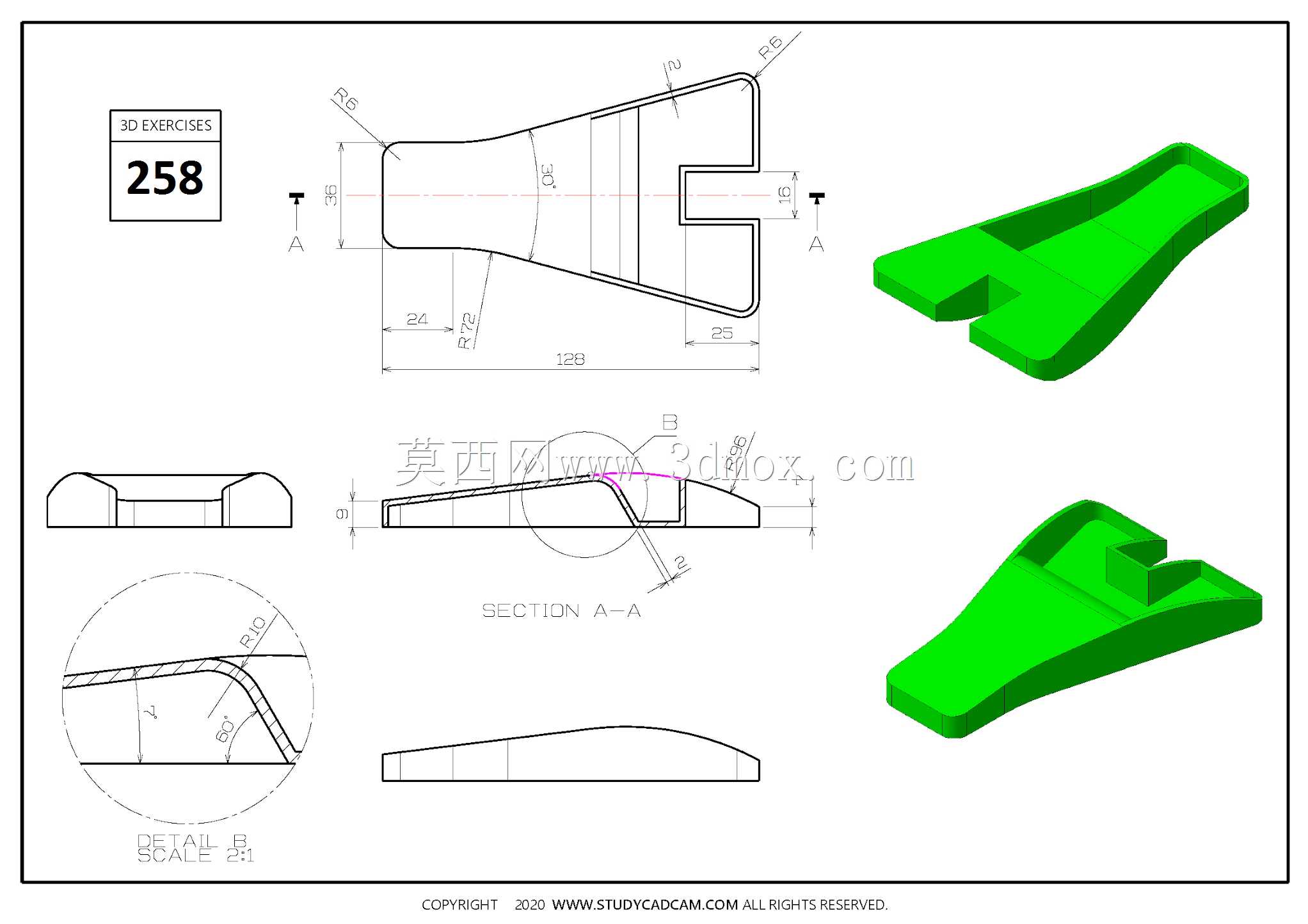

　　该叉型曲面承托件的整体轮廓总长控制在129mm，左端为直径24mm的圆弧收口结构，右端叉口开口宽度为25mm，叉口内侧预留15mm深度的卡接槽，整体厚度方向最大尺寸为19mm，所有外露棱边均做R2至R6不等的圆角过渡，避免应力集中与装配划伤。从实际使用场景来看，这类构件常作为通讯终端设备内部的限位承托座，也可用于小型手持检测设备的电池仓卡位、便携通讯器材的内衬支撑，在装配空间局促、需要同时兼顾曲面贴合与侧向卡位的工位中，能够替代多片拼接的钣金支架，减少装配紧固件数量。

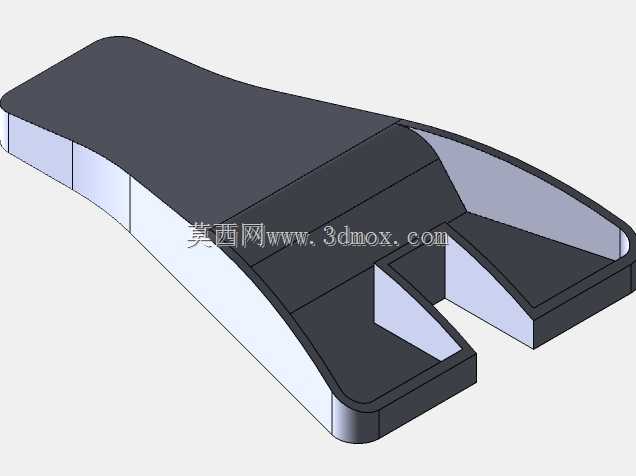

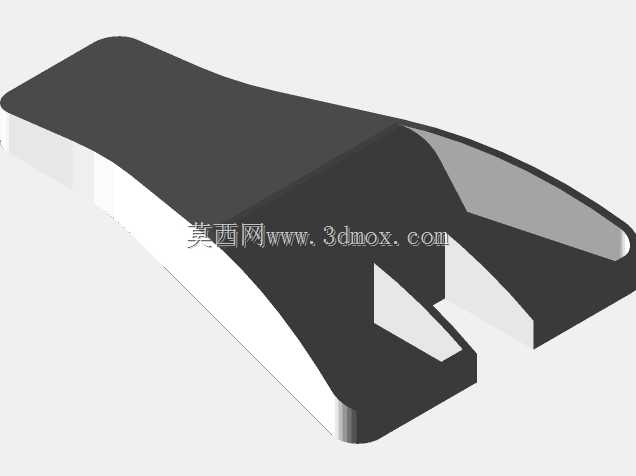

　　建模过程中优先以主视图的外轮廓为基础绘制草图，左端圆弧与中部变宽锥段采用相切约束衔接，保证曲面过渡无硬折边；右端叉型槽口先绘制对称中心线，再标注槽宽与槽深尺寸，避免两侧叉臂出现不对称偏差。完成基础轮廓后通过拉伸生成主体毛坯，再对顶面做随形放样处理，形成中间低、两侧边缘微抬的承托曲面，该曲面弧度可与被承托物件的弧面外壳完全贴合，增大接触面积，降低局部压强。剖视结构显示，构件底部并非等厚实体，而是沿长度方向设置渐变壁厚，靠近左端收口处壁厚为4mm，叉臂位置壁厚提升至6mm，在控制整体重量的同时保证叉口卡接位置的结构强度，长期受侧向插拔力也不易出现叉臂外张变形。

　　细节处理上，所有内壁转角均设置R3圆角，避免注塑或机加工过程中出现应力开裂；底部边缘做1mm高度的拔模斜度，若采用塑料注塑成型可顺利脱模，若采用铝合金铣削加工则可减少底部边缘的振刀纹。安装边界方面，该构件无需额外开设螺栓孔，依靠叉口与周边设备壳体的卡槽配合即可完成固定，左端圆弧段可抵接设备内部的限位筋位，限制构件沿长度方向窜动；整体外轮廓无突出安装耳，可完全嵌入设备壳体的预留型腔内部，不会额外占用设备外部空间。结构校核时重点关注叉臂根部的受力情况，该位置为插拔受力的集中区域，通过加大根部圆角、优化壁厚过渡路径，可将应力峰值控制在材料许用应力范围内，满足上千次插拔循环的使用要求。
