三孔弧形连接固定钣金支架结构

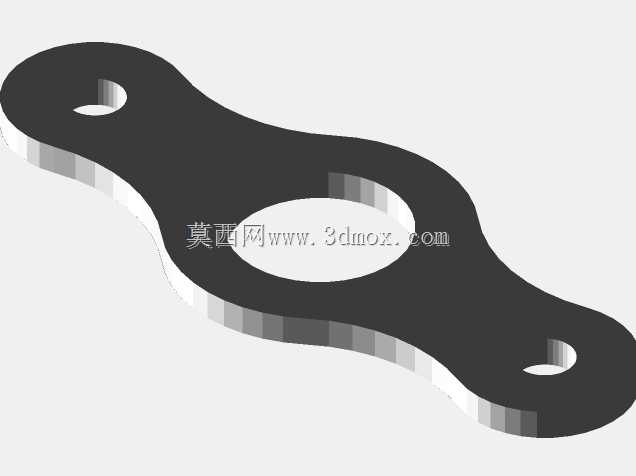

　　该零件属于典型的薄型平面连接支架，整体采用等厚板材加工成型，轮廓由三段圆弧顺滑过渡构成，不存在尖锐转角，既降低了板材切割后的应力集中风险，也避免安装操作时划伤作业人员。零件总长度方向的安装孔中心距为130mm，两端小孔中心相对中间大孔中心的对称距离各为50mm，整体宽度方向的外轮廓边界为30mm，厚度方向尺寸较小，适合在空间紧凑的铰接、牵拉、点位固定场景中使用。

　　从孔位功能来看，中间大孔直径为40mm，可作为主轴穿装、管线避让或者大规格紧固件的过孔使用；两端小孔直径均为10mm，用于穿入螺栓、销钉完成与相邻构件的锁紧或铰接。两端孔位外侧采用R15圆弧收边，中间大孔与两端小孔之间的轮廓采用R15圆弧相切过渡，整条外轮廓连续光顺，在数控切割、冲压落料工序中能够减少刀具频繁换向，提升加工一致性。

　　这类结构常见于轻型连杆机构、设备门体支撑、可调式安装挂架、工装夹具的点位连接部位。实际选型时，需要重点核对三个孔的中心距边界：两端孔中心距决定支架跨距，中间大孔的位置决定受力支点，若安装面存在相邻凸起结构，还需预留轮廓外侧的操作空间，避免扳手或销钉无法就位。由于零件为平板式结构，受力方向以板面内的拉压和小幅摆动为主，不适合承受垂直于板面的大弯矩载荷，设计人员在装配时应尽量让载荷沿两孔连线方向传递，以充分发挥板材的截面强度。

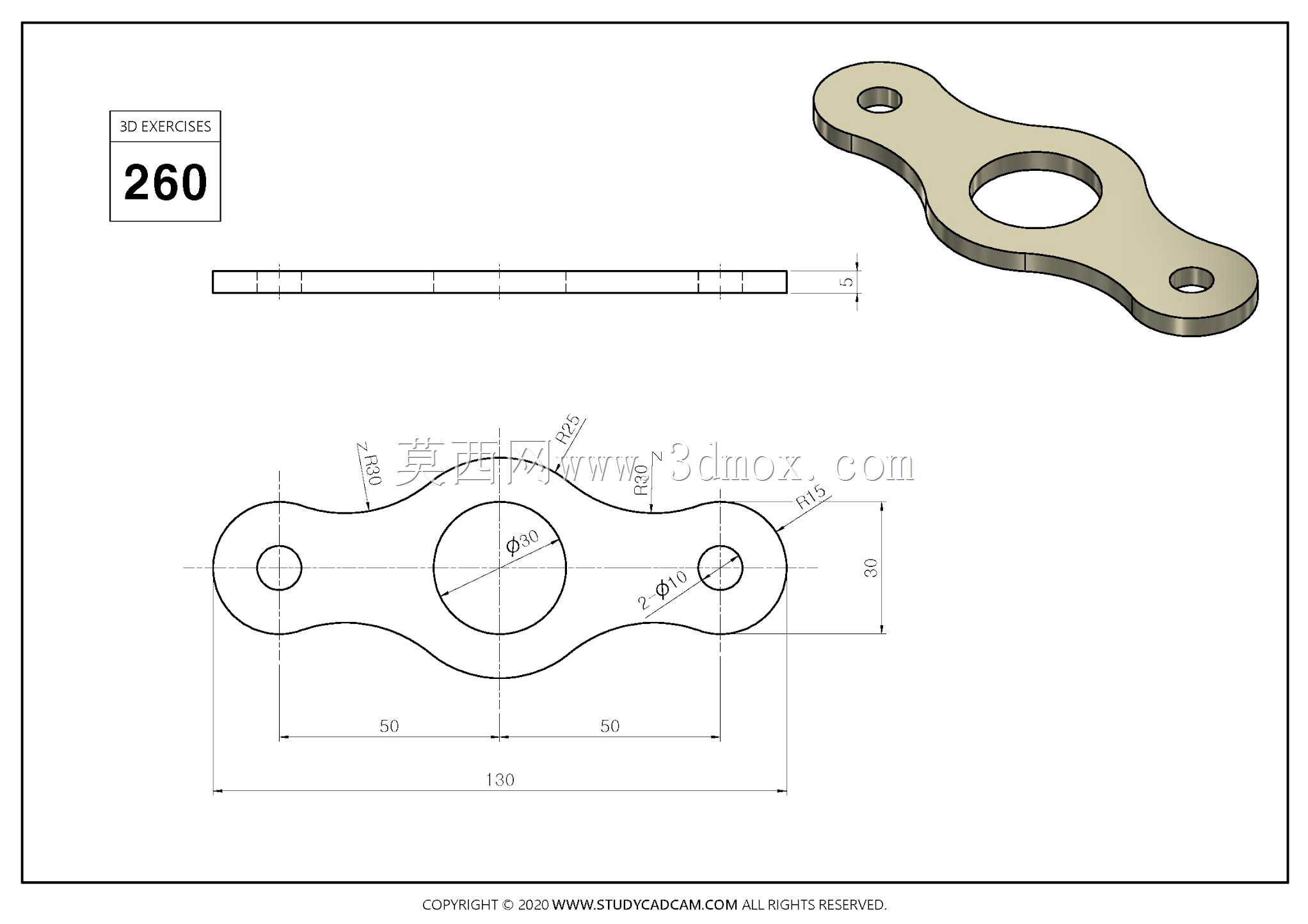

　　建模过程中，可先绘制中心线确定三个孔位的坐标关系，再以孔中心为基准绘制外轮廓圆弧，保证各段曲线相切约束完整。完成草图后通过拉伸给定厚度即可得到实体，边缘可根据实际工艺要求增加微小倒角或去毛刺特征。图纸中的尺寸标注完整覆盖了总长、总宽、孔位间距、孔径和圆弧半径，能够直接用于激光切割、数控冲压或线切割加工，也可作为有限元受力分析的基础模型，验证不同板厚条件下的变形与应力分布。
