带双侧凹槽的长方体定位支撑块

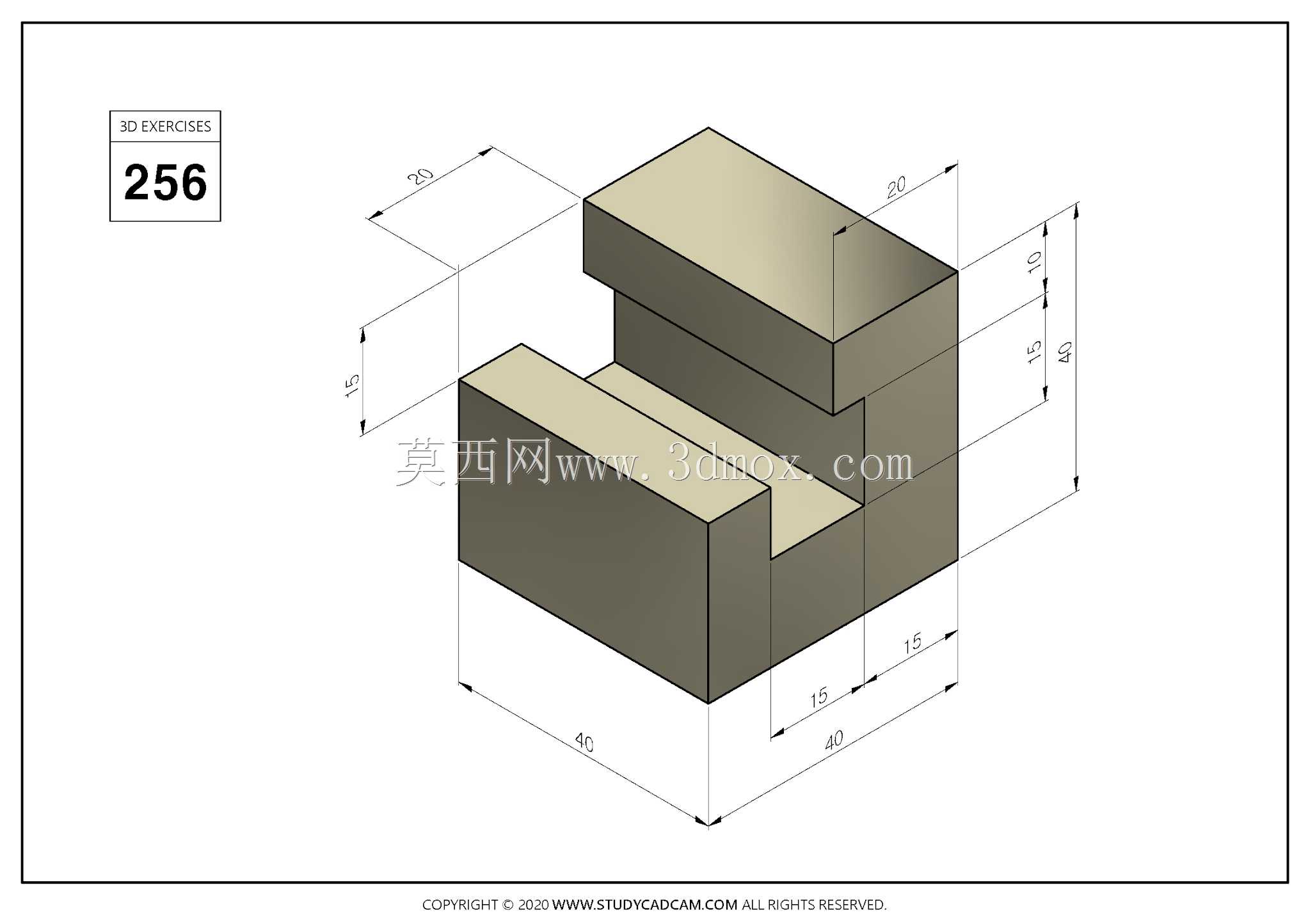

　　该零件整体呈现为一个长方体块状结构，主体外轮廓尺寸为40×40×40，属于典型的小型定位、支撑或限位类构件。其外形并不复杂，但通过在两个相对侧部开设凹槽，使原本完整的立方体形成上下两层实体、中间局部贯通的结构，这种处理方式在工装夹具、检测治具、设备安装座以及教学练习模型中都比较常见。凹槽的位置和尺寸直接决定零件的配合关系：从图示尺寸看，槽口在长度方向上距侧边15，槽宽方向同样保留15的实体边墙，槽深方向形成10的退让空间，而上部实体厚度为15，下部实体高度为25。这样的尺寸分配使零件在保证整体刚性的同时，能够为相邻零件提供插入、避让或卡接空间。实际使用时，这类块状件常作为定位支座、垫块、挡块或组合式夹具中的基础单元。若用于工装定位，

　　凹槽可容纳导轨边、压板边或另一零件的凸台；若用于设备内部，则可通过槽口形成装配间隙，避免与紧固件、传感器线束或相邻钣金发生干涉。设计这类零件时，首先要确认外部安装边界。40×40×40的立方体轮廓意味着它适合布置在空间紧凑的工位上，安装面选择底面或背面均可；若需要螺栓固定，可在下部实体区域增加沉孔或螺纹孔，上部实体则可作为承力面或定位面。槽口两侧保留的15实体宽度具有明确工程意义：它既能保证侧壁有足够厚度承受侧向压紧力，也能在铣削加工后维持较小的变形量。若槽壁过薄，夹紧时容易产生弹性退让，定位精度会下降；若实体过厚，则会增加重量并浪费材料。该结构采用规则直角几何，便于使用普通三轴铣床加工，也适合作为三维建模练习对象。

　　建模时可先建立40×40×40的基础实体，再依据槽口位置切除中间材料，重点关注槽深、槽宽和上下实体厚度之间的比例关系。图纸中的尺寸标注集中表达了总长、总宽、总高、槽距、槽深和实体厚度，没有复杂曲面，因此对尺寸链的理解比曲面造型更重要。在装配场景中，该零件可与平板、T型槽、压板或导向块组合使用。上部突出的实体部分可作为侧向定位面，下部实体提供稳定支撑，中间凹槽则用于避开相邻结构或实现快速装卸。若表面需要提高耐磨性，可在配合面进行淬火、磨削或加衬处理；若仅作为轻载支撑，普通钢材或铝合金即可满足要求。总体来看，该模型的价值不在于外观复杂度，而在于通过简洁几何体现机械结构中常见的退让、定位、支撑和装配逻辑，对结构设计人员理解块状零件的尺寸布置、加工可行性和功能分区具有直接参考意义。
