带方形底座的圆柱凸台限位支撑件

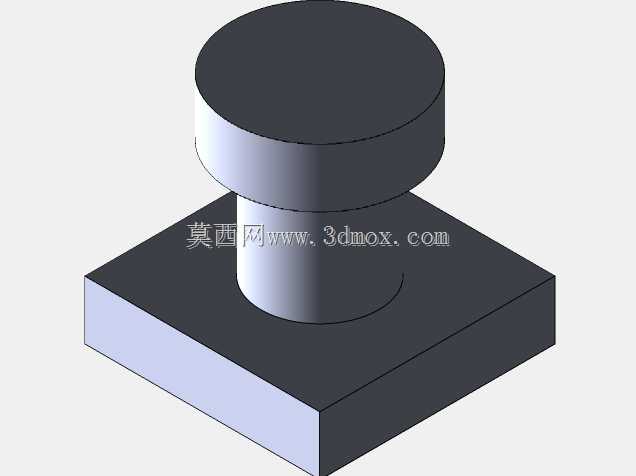

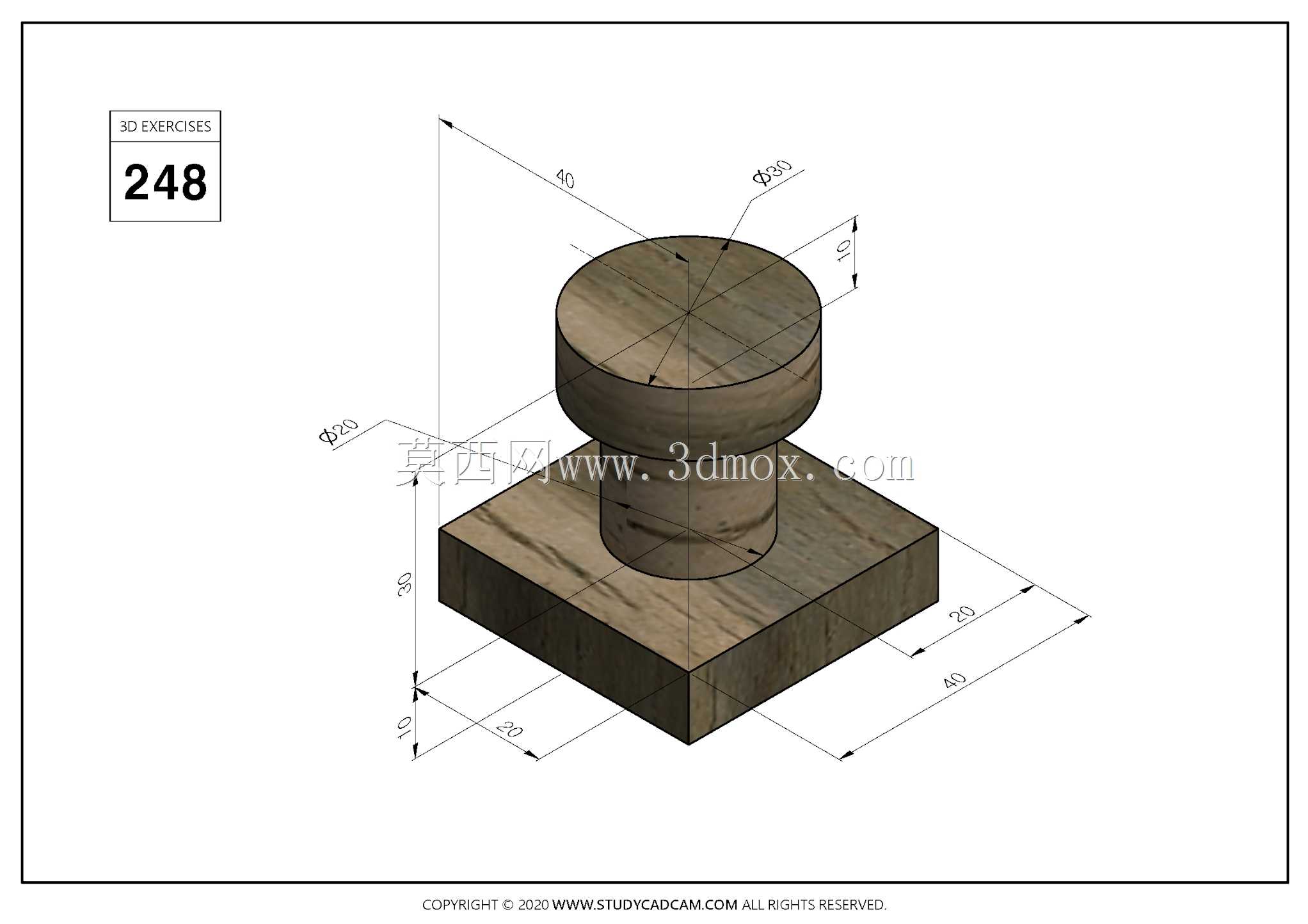

　　该零件属于典型的小型定位支撑结构，整体由下部方形安装底座、中部圆柱连接柱与上部圆盘形端头三部分同轴叠加而成，结构简洁，受力路径明确，在工装夹具、检具、小型设备机架及自动化线体工位中应用广泛。上部圆盘直径大于中部柱体，形成环形止口面，可在装配后承担轴向限位、压靠或吊挂承载作用；中部圆柱既可以作为导向段插入对应孔位，也可作为支撑柱传递上部载荷；下部方形底座则提供稳定的安装基准面，便于通过螺栓或压板固定在工作台板、夹具基板或型材框架上。从尺寸边界看，方形底座长宽均为40，厚度10，整体落地投影方正，占用安装空间紧凑，适合在密集排布的工位中使用；底座上预留的安装孔位可匹配常规内六角螺钉，装配时无需额外加工沉孔即可实现平面贴合。

　　中部圆柱直径为20，高度30，该长径比既保证了足够的支撑刚度，又避免柱体过高导致侧向受力时产生弯曲变形，在作为定位销使用时，能够顺畅进入工件定位孔并保持较小配合间隙。上部圆盘直径38、厚度10，其下端面与中部圆柱外圆形成的台阶面可直接抵靠工件表面，限制工件向下位移；圆盘顶面为平面，也可作为手动按压、气缸压头接触或简易吊点的受力面。建模过程中优先采用草图驱动的拉伸特征完成主体构建：先绘制方形底座轮廓并拉伸，再在底座上表面中心绘制同心圆，依次拉伸中部圆柱与上部圆盘，保证三段结构同轴度；安装孔通过孔特征或拉伸切除生成，并与底座边缘保持足够壁厚，防止拧紧时边缘开裂。工程实际选用时，需关注配合面的平面度与圆柱同轴度：

　　底座底面作为安装基准应保证平整，避免固定后出现翘曲；中部圆柱若用于定位，需根据工件孔公差选择合适配合等级；上部圆盘下端面作为限位面，应控制与底座底面的平行度，确保多点支撑时高度一致。该类零件常采用45钢经车铣加工制成，载荷较小的场合也可使用铝合金或工程塑料，表面根据需求进行发黑、阳极氧化或淬火处理，以提升耐磨与防锈能力。在工装设计中，这类支撑限位件常成对或成组使用，用于托持工件、限制行程、作为快换基准，或在装配工位中分隔零件，防止工件直接接触台面造成划伤。
