带斜切顶面的阶梯式实体块结构

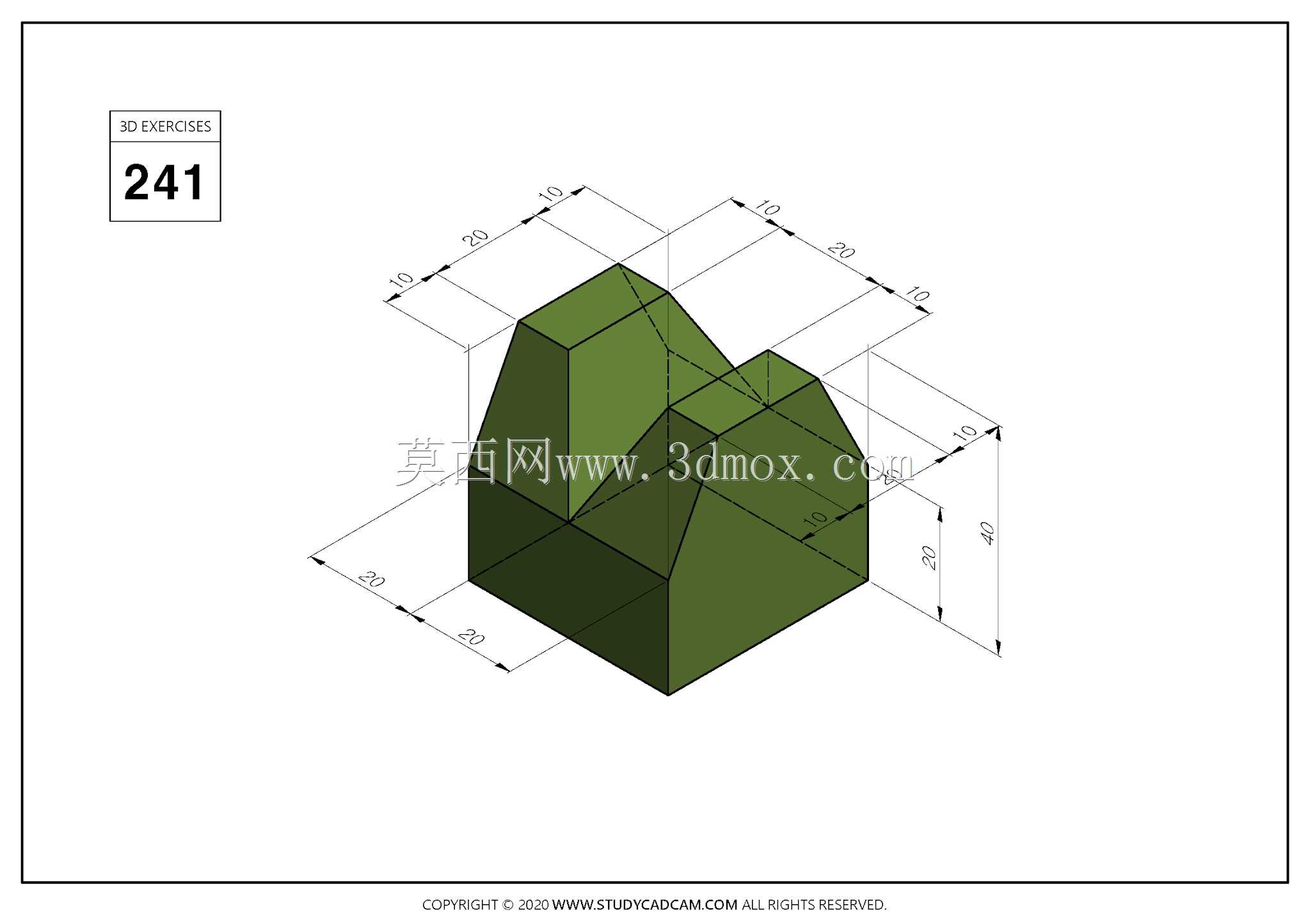

　　该实体结构以正交块体为基础，通过局部抬升与斜向切面形成非对称顶面，适合用于空间占位校核、包络边界演示以及基础特征建模训练。从轴测标注可以看出，底面在两个水平方向的外轮廓均为40，整体高度方向最大尺寸为40，其中一侧保留20高度的直立壁面，另一侧在20高度以上继续抬升并由斜面收束，形成连续的折面过渡。水平方向上，10、20等分段尺寸明确限定了台阶位置和斜面起止边界，使模型在不同视角下都能保持清晰的几何读解性。这类结构虽然体量不大，却覆盖了拉伸、切除、基准面建立、斜向约束和尺寸驱动等常见建模环节。建模时通常先完成底部矩形体，再依据分段尺寸建立上部凸台，随后通过草图斜面或切除命令生成顶面倾斜面。需要注意的是，斜面与相邻直立面、

　　台阶面之间的交线必须完全闭合，否则在后续抽壳、装配干涉检查或工程图投影时容易出现碎面、边线丢失等问题。若将其作为通讯终端内部支撑块、垫块或封装占位件使用，40×40×40的边界可直接用于早期堆叠评估，帮助判断相邻电路板、连接器、电池或屏蔽罩之间是否预留足够间隙。直立壁面适合贴合规则壳体或安装基面，斜切面则可用于避让弧形外壳、斜向按键或内部走线区域。在实际结构设计中，这类块体并不追求复杂曲面，而是强调尺寸链的准确传递：底面定位尺寸决定安装位置，中段台阶决定配合高度，顶部斜面决定与上层零件的避让关系。进行三维建模时，应优先锁定底面原点和主要对称或非对称基准，再逐步添加特征，避免后期修改斜面角度时引起整体轮廓漂移。对于需要出图的场景，

　　轴测图能够直观表达立体关系，但加工或装配仍需配合三视图确认斜面投影长度、角度以及各段边线位置。若用于3D打印或切削加工验证，还应关注尖角区域的强度与工艺可达性，必要时在非配合侧添加微小圆角，以降低应力集中。整体而言，该模型把规则块体、台阶和斜面组合在同一封闭实体中，既适合作为几何理解与建模练习对象，也可在小型通讯设备结构布局中作为占位、支撑或避让构件使用。
