阶梯斜顶组合式实体基座结构造型

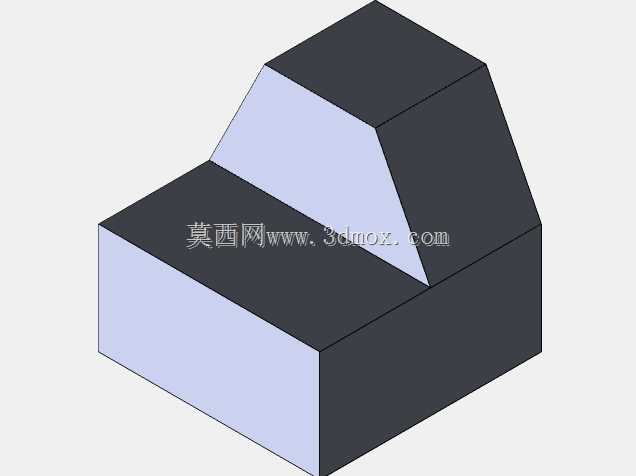

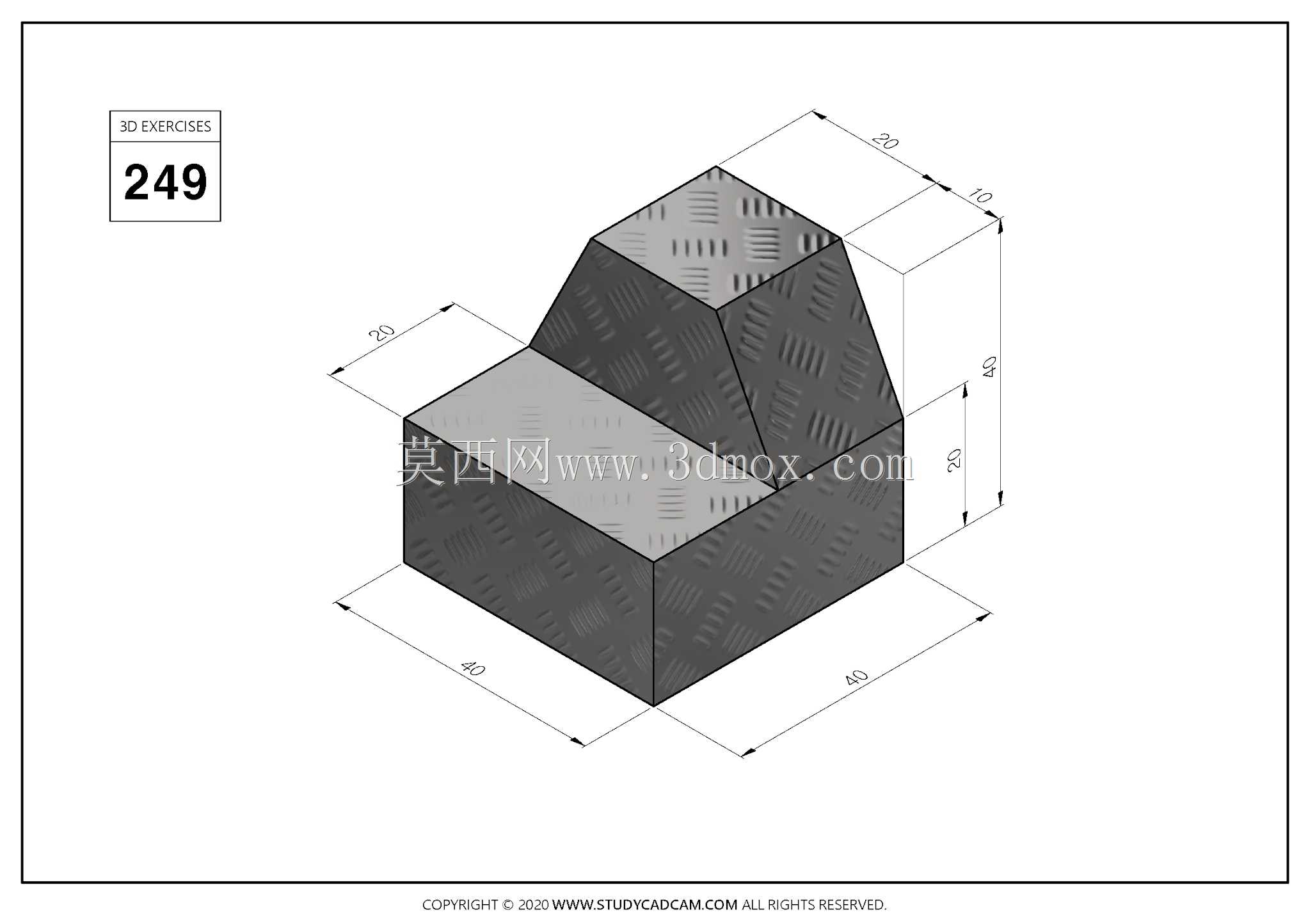

　　该零件属于典型的块状支撑类实体结构，整体由下部规整矩形基座与上部斜切台体组合而成，下部基座长宽均为40，高度20，构成整个零件的主要承载基底，平整的底面可直接贴合安装平面，四周竖直侧壁保证了放置时的侧向定位精度，无需额外加工复杂定位面即可获得稳定的支撑状态。上部结构在基座顶面靠后侧区域向上延伸，整体向后倾斜收窄，顶部形成20×20的水平端面，后侧总高度达到40，前侧与基座顶面衔接处保留20的竖直高度差，两侧斜面与前后端面平滑过渡，没有尖锐的凸起或易应力集中的尖角。这种结构形式常见于通讯设备内部的垫高支撑、小型终端的内部限位垫块，或是工装夹具里的侧向承托块，既可以通过下部大底面分散压紧力，也能借助上部斜向结构避让周边的电路板、

　　接插件或壳体内部的斜向内壁，避免装配时发生空间干涉。建模过程中优先以底部矩形轮廓为草图基准，拉伸得到下半部分基体，再在上端面绘制对应轮廓，通过带拔模角度的拉伸或两侧斜向切除完成上部台体成型，所有边线均保留实体锐边，未做额外倒角处理，符合这类练习件侧重尺寸约束与几何关系训练的定位。从安装边界来看，零件在长宽方向的最大外轮廓均为40，高度方向最大尺寸为40，上部20×20的顶面可用于承接小型元件、固定压片或作为定位接触面，四周留出的基座台阶面也可作为螺丝压紧位、点胶固定区使用。斜向侧壁的设计并非单纯造型变化，在实际装配场景里能够对应设备壳体的斜向内筋，让支撑件与壳体之间形成更贴合的接触状态，减少支撑晃动与装配间隙。整个零件没有薄壁、

　　镂空、卡扣等复杂结构，壁厚均匀且整体为实心构型，抗挤压与抗形变能力较强，既可以作为三维建模入门阶段练习草图几何约束、拉伸特征、尺寸标注的参照样件，也能直接用于装配体中作为高度补偿、空间填充的支撑构件使用，其尺寸取值规整，便于在不同设计场景下按比例缩放适配不同的安装空间。
