阶梯式L型支撑定位块结构造型

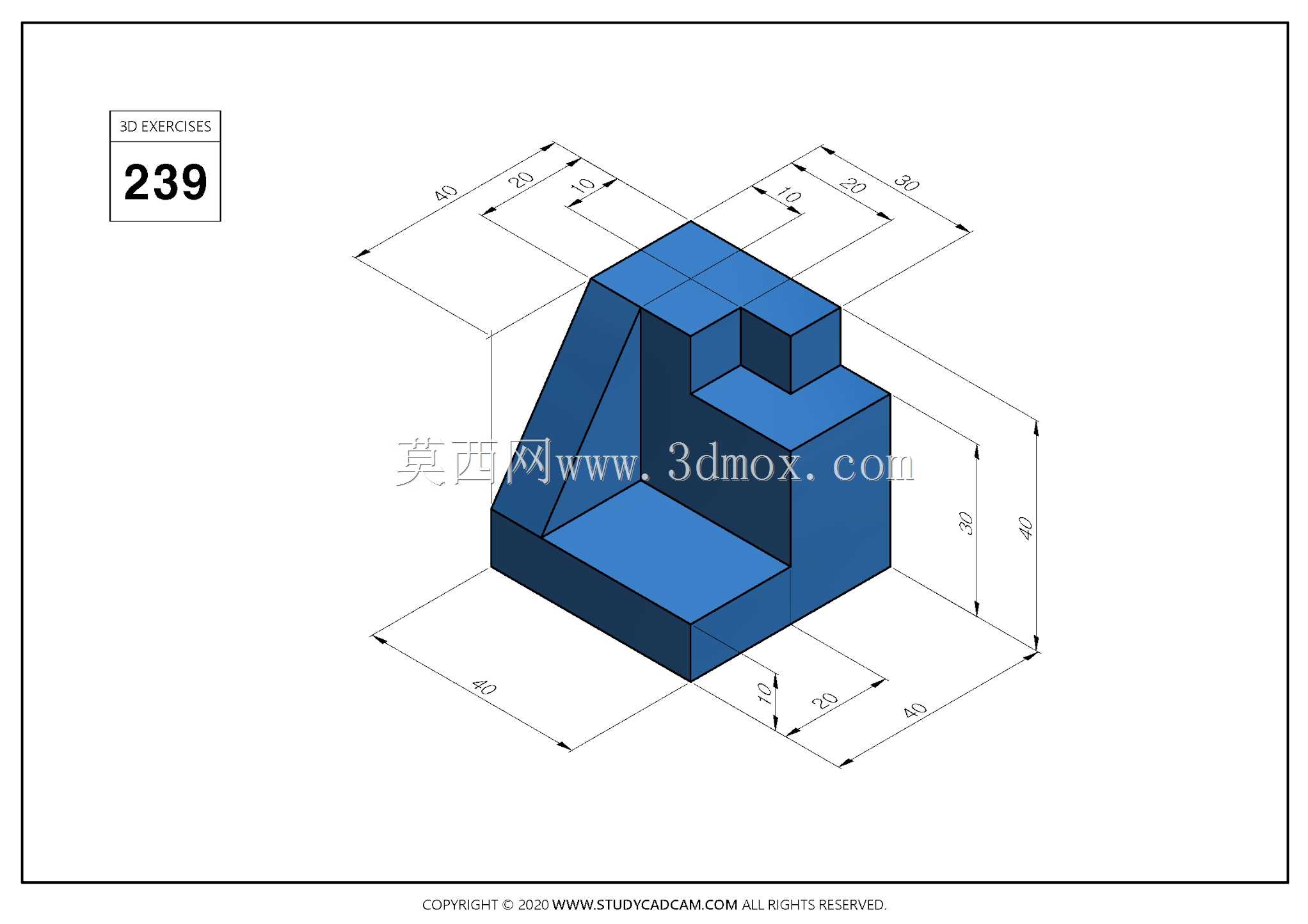

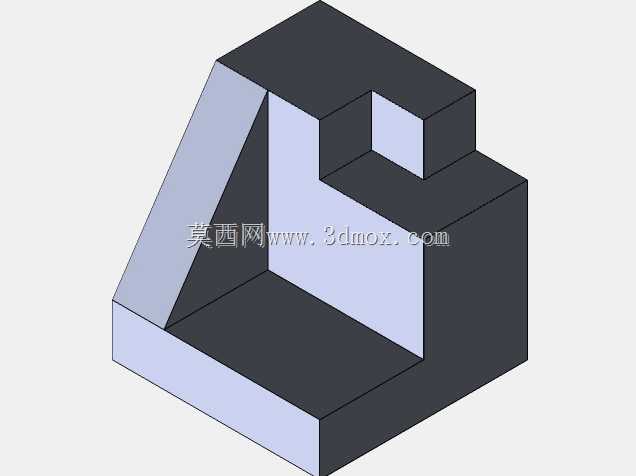

　　该零件属于典型的L型阶梯支撑定位构件，整体以40mm×40mm×40mm的立方体空间为安装边界，底部采用10mm厚的实心基座，保证与安装台面接触时的承压面积与放置稳定性，可直接通过基座底面完成平面定位，减少装配时的找正工作量。基座上方一侧设置连续的竖直支撑壁，壁体与基座连为一体，形成L型受力结构，能够同时承受竖直方向的压载与水平方向的侧向抵紧力，在工装夹具、小型设备机架、检测工位定位中可作为挡块、承托块或侧向靠块使用，避免工件在加工或装配过程中发生窜动。支撑壁顶部采用阶梯式凸台布局，不同高度的台阶面可分别适配不同规格工件的定位需求，其中高位凸台与低位平台之间形成明确的高度差，既能够对零件Z向位置进行限位，

　　也可作为小型元器件的安装贴合面。构件上的凸台边缘均保留清晰的直角过渡，未设置额外倒角或圆角，这种处理方式在实际应用中可获得更高的定位重复精度，同时也便于在铣削加工中一次走刀成型，降低加工工序复杂度。从建模逻辑来看，该结构优先通过整体块体拉伸建立基础实体，再依据各台阶的长宽高尺寸逐次切除多余材料，所有尺寸均以基座底面与相邻侧面为基准进行标注，保证设计基准与加工基准、测量基准保持统一，减少基准转换带来的累积误差。零件各部位壁厚均匀，高位支撑区域与底部基座之间无悬空薄壁结构，在常规工况下不易出现应力集中或变形问题。其外露的平面均可作为安装贴合面，使用时可根据现场空间选择底面固定或侧面锁紧，适配工装板、

　　T型槽工作台以及小型自动化设备的安装需求。这类构件虽然结构简单，但涵盖了实体拉伸、切除、基准对齐、尺寸约束等基础建模要点，常作为机械设计人员掌握块体类零件建模思路的练习载体，也可直接经过尺寸调整后用于非标设备的定位支撑环节。
