带凹口的六边形空心基座结构件

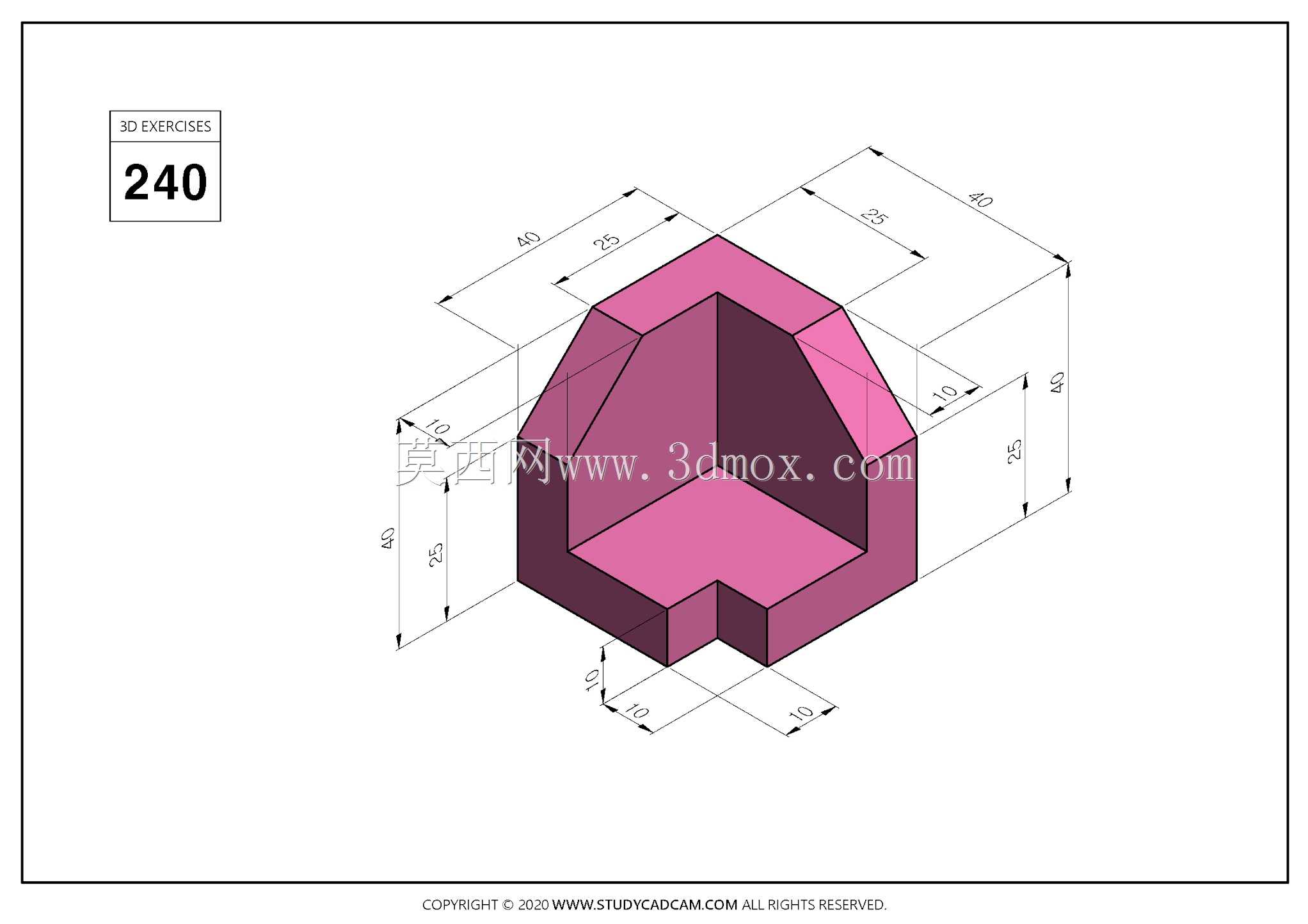

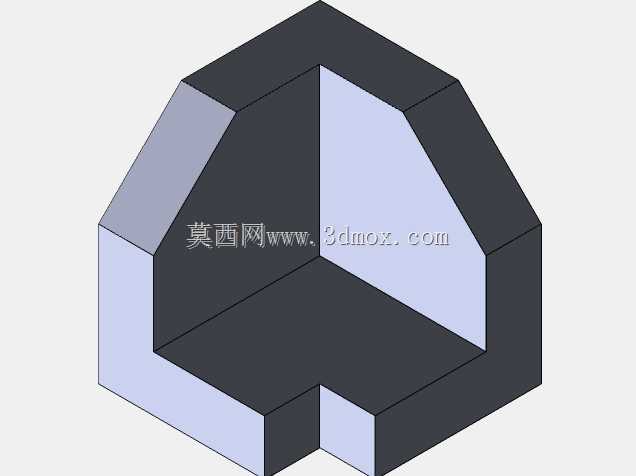

　　从等轴测视图标注来看，该件整体外轮廓近似六边形，底部带有对称凹口，内部为下沉式空腔，壁厚与底部凸台尺寸均有明确约束，适合作为结构练习、夹具垫块或小型设备支撑座的建模参照。实际布置时，外轮廓长宽方向约40，高度方向约40，底部两侧各留出约10的缺口边界，安装面不能简单按完整六边形处理，必须核对凹口与定位边的相对位置，否则在装配或3D打印摆放时容易出现干涉。空腔并非单纯减重，它使侧壁形成连续围合结构，可在有限高度内提高抗扭刚度；底部凹口则让零件能够跨骑在导轨、凸条或相邻零件边缘上，兼具定位和避让功能。设计这类构件时，先确定底面外形和凹口位置，再向上拉伸外壁并切除内部材料，比先做实体再逐面修剪更稳定。转角处需要保留清晰棱边，

　　壁厚应尽量均匀，避免局部过厚导致成型收缩或打印翘曲；若用于机加工，则要考虑刀具可达性，内角可根据工艺改为适当圆角。该结构常见于工装垫板、教学模型、轻型机架连接座和桌面设备支脚，也可作为复杂壳体造型的基础块。使用中，它不承受大冲击载荷，更多承担定位、衬垫、间隔和外形支撑作用，因此尺寸链重点在底面贴合度、空腔深度和外壁高度。建模时应把外形尺寸、凹口宽度、空腔边界和壁厚分别建立为可检查特征，保证修改一个参数后相邻面仍能同步更新。对于需要装配螺钉的场景，可在底部凸台或侧壁预留孔位，但当前结构更适合作为无紧固件的嵌放式支撑件。整体造型规则、对称性强，既适合练习拉伸、切除和基准标注，也能用于验证等轴测工程图到三维模型的还原能力。
