叉型铰接支座精密机械结构

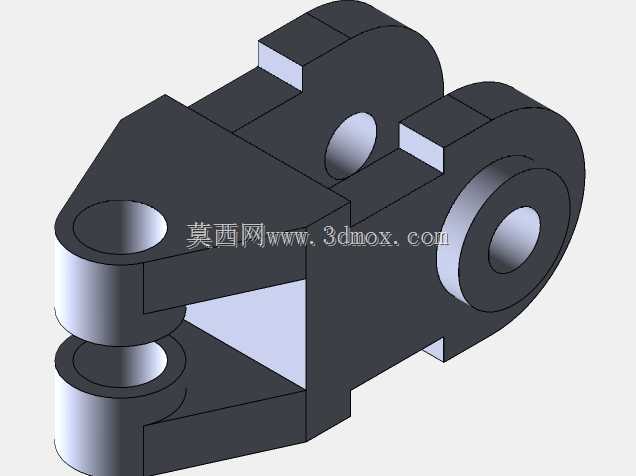

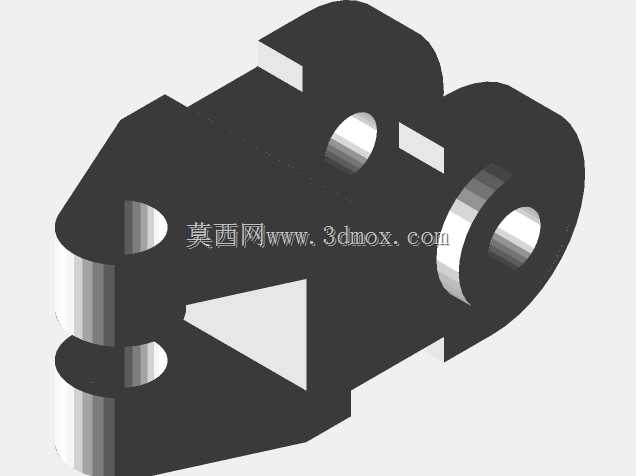

　　该零件为典型的叉型铰接支座结构，整体采用块状基体与双耳叉臂结合的构型，主要用于机械系统中需要实现转动铰接、载荷传递与位置支撑的连接部位。从实际工况出发，这类支座常布置在连杆机构末端、工装夹具翻转位、自动化输送线的摆臂衔接处，承担径向铰接载荷与一定的侧向限位作用，相比单耳铰接结构，双耳夹持的形式能让销轴受力更均衡，减少偏载带来的磨损与变形。

　　结构设计上，零件主体分为两个功能区域：一侧为带同轴通孔的双耳叉部，用于装入销轴并与外部连杆或摆杆形成转动副；另一侧为带横向贯通孔的厚壁圆柱凸台，可作为另一方向的铰接或安装定位接口。两个功能区通过中间的实体块过渡连接，过渡处设置了圆角以降低应力集中，避免交变载荷下在拐角处萌生裂纹。叉部的两个耳板厚度一致，孔位同轴度要求较高，建模时需保证两孔中心连线与基准面垂直，否则装配后销轴会出现别劲现象，大幅缩短铰接副的使用寿命。

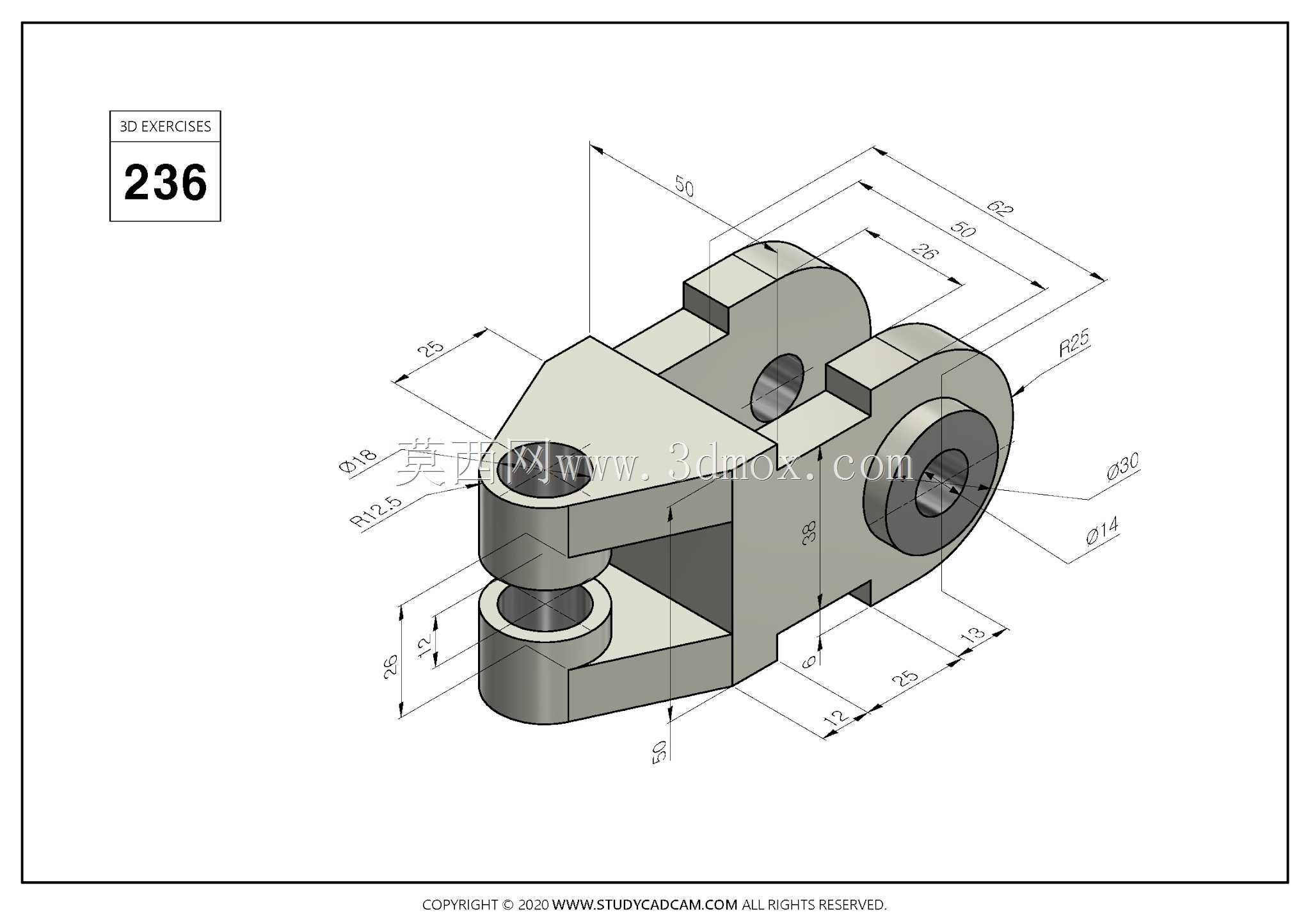

　　从尺寸边界来看，零件整体长宽高方向的安装空间需预留约62mm×50mm×40mm的范围，叉部开口宽度适配对应厚度的连杆，耳板上的铰接孔直径为18mm，端部倒角为R12.5，既便于销轴导入装配，也能去除锐边防止划伤。另一侧凸台外径为30mm，内孔直径14mm，外圆端部设置R2.5的圆角，凸台中心高与叉部孔中心高存在确定的位置关系，该尺寸直接决定铰接点的运动轨迹与机构传动比。底部与侧面的平面可作为安装基准面，部分孔位周边的小尺寸结构用于避让紧固件或实现轴向定位。

　　建模过程中需重点关注各孔系的位置度与平行度要求，实体拉伸与切除特征需保持壁厚均匀，避免出现局部过薄导致强度不足。圆角特征应在主体结构完成后统一添加，且圆角半径不得超过相邻壁厚的三分之一，防止特征生成失败。该结构的工艺适配性较强，可采用铣削加工直接成型，也可通过铸造毛坯后精加工孔位与基准面，适合中小批量的机械装备配套使用。
