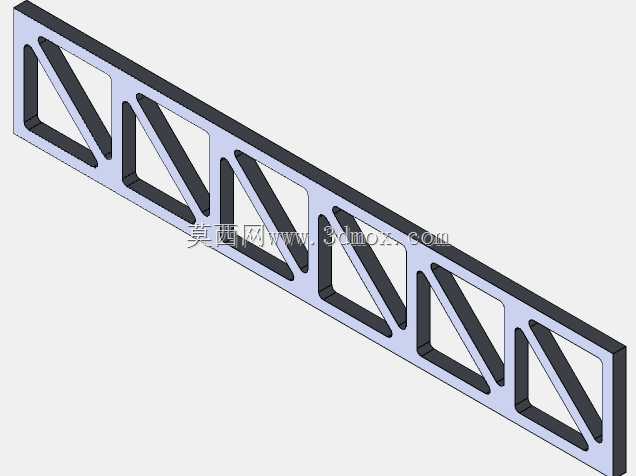

该构件属于典型的空腹式桁架支撑结构,整体呈细长矩形截面梁形态,内部采用连续三角形腹杆布置,利用三角形几何不变性提升整体抗弯与抗剪能力,同时通过去除实体腹板区域的材料显著降低自重,适用于对承重与轻量化均有要求的支撑场合。在自动化生产线、轻型输送机架、设备防护框架、检测平台支架以及工装夹具基座中,这类桁架梁常作为跨距承载段使用,能够在两端或多点支承条件下承担竖向载荷与少量侧向力,相比同外形尺寸的实心方钢或厚壁箱体,其材料利用率更高,内部镂空区域也便于线缆、气管或小型附件沿梁长方向穿行布置。

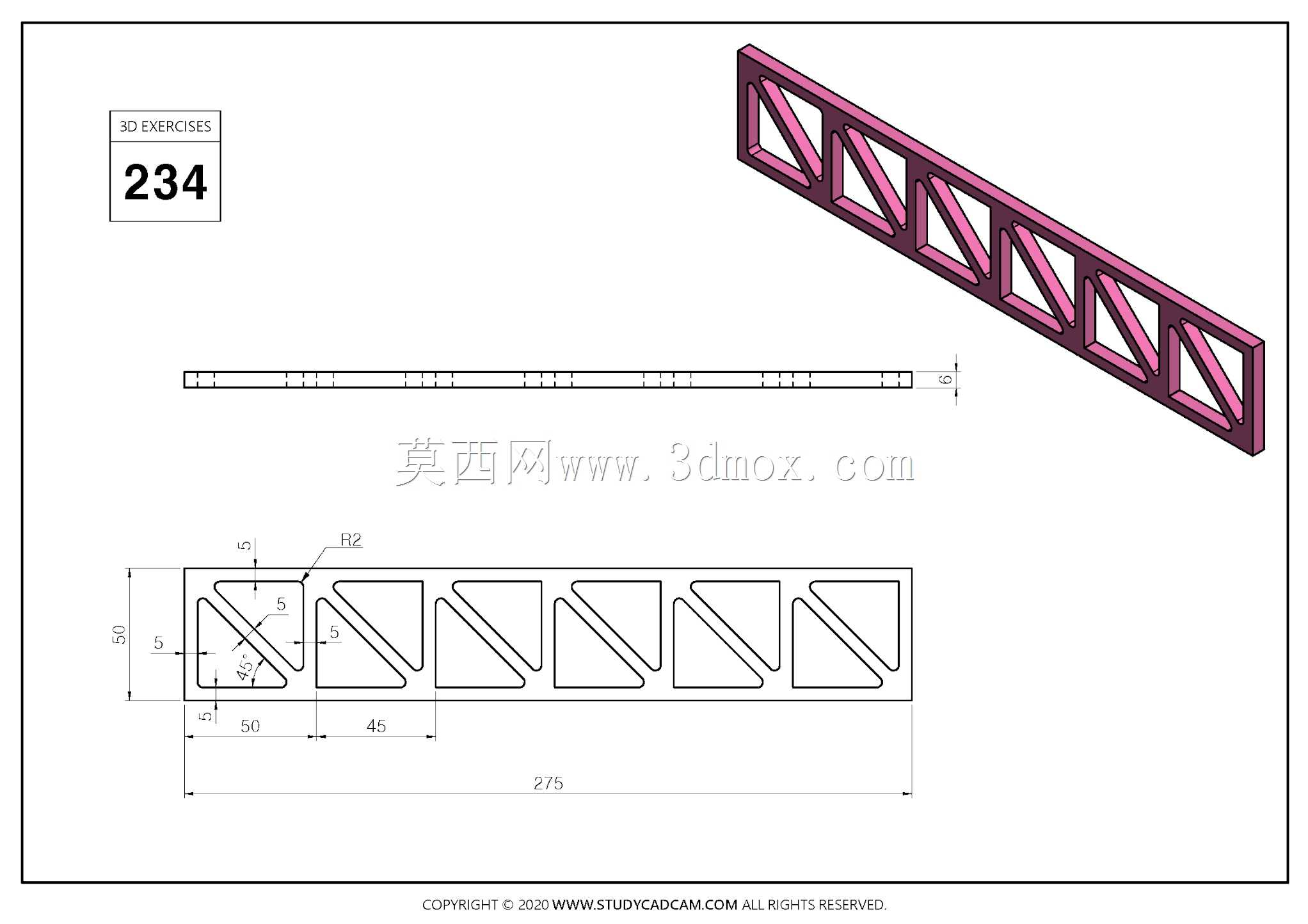

从结构受力角度看,上下弦杆主要承担弯矩产生的拉压轴力,连续斜向腹杆则将剪力分段传递,节点处采用圆弧过渡可降低应力集中风险。设计时需要重点控制弦杆宽度、腹杆厚度、节间长度以及端部连接尺寸,避免局部失稳。图纸给出的总长为275,截面高度为50,端部首个节间长度为50,其后节间长度为45,腹杆与弦杆之间形成稳定三角单元,端部还预留了明确的连接边界,便于与立柱、端板或相邻梁段通过螺栓、焊接或卡扣方式装配。
建模过程中应先建立梁体中心线与外轮廓,再按节间尺寸定位腹杆路径,通过拉伸或扫略形成等厚杆件,随后对节点交汇处进行合并与倒圆处理。若用于后续工程分析,需注意腹杆与弦杆连接区域的网格细化,因为该处在集中载荷或端部约束下最容易出现高应力。实际选型时不能只看总长度,还需结合支承跨距、载荷作用点、固定方式以及允许挠度进行校核;当跨距较大时,可在梁下方增加中间支承,或在弦杆外侧增设加强板,以改善受压弦杆的稳定性能。
该结构的另一优势是制造适应性较强,既可以采用钢板切割后组焊,也可以通过型材弯折、钣金拼焊或快速成型方式制作。镂空腹杆虽然减轻了质量,但对节点焊接质量和杆件尺寸一致性要求较高,若腹杆偏斜或节间不均,受力时容易产生附加扭转。因此在三维设计阶段就应把端部孔位、安装面、腹杆厚度和外轮廓边界统一约束,确保后续出图、加工与装配能够直接复用模型数据。
