带铰接耳座的环形夹紧支座结构

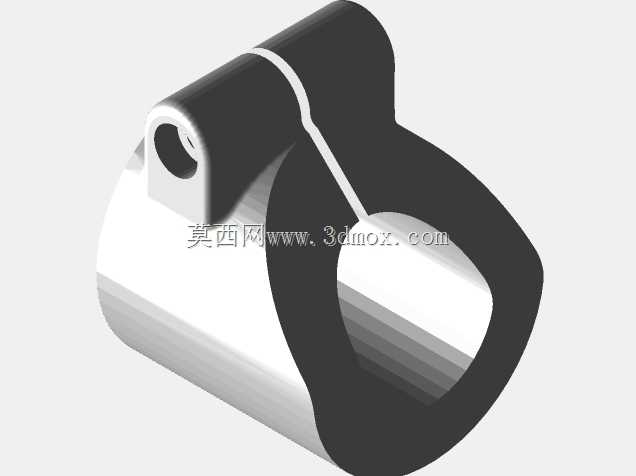

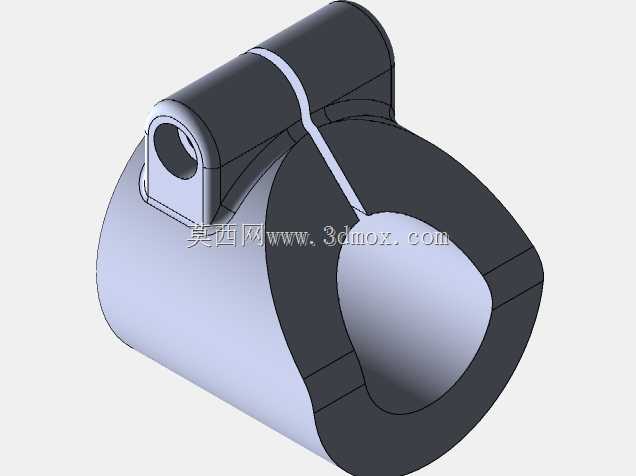

　　该零件属于管线安装与轻型机构支撑中常见的夹紧式支座，主体由一个开口环形夹持孔和侧伸铰接耳座构成，用于在不破坏被夹持件表面的前提下实现抱紧固定，并通过耳座上的孔位与外部连杆、支架或快压结构形成转动连接。环形部分承担主要定位与抱紧功能，内孔按被夹圆管或轴径设计，开口处预留弹性变形间隙，装配时依靠螺栓收紧使开口缩小，从而在圆周方向产生均匀夹持力。这种结构相比整体式套筒更便于现场装拆，也能在一定范围内补偿管径公差，适合设备机架、气动管路、输送线护栏以及小型翻转机构中的快速固定。

　　从受力路径看，环形夹持区需要传递被支撑件的重力、振动以及侧向载荷，因此壁厚在开口两侧保持连续，并在内外圆交接处设置圆角，以降低收紧时的应力集中。耳座从环体外侧斜向延伸，端部布置同轴通孔，用于穿入销轴或螺钉。孔周局部加厚，使铰接点在反复摆动时不至于因接触应力过大而出现压陷或开裂。耳座与环体之间采用平滑过渡曲面，既避免造型上的突变，也让载荷能够从铰接孔顺畅扩散到环形主体，减少悬臂根部的疲劳风险。

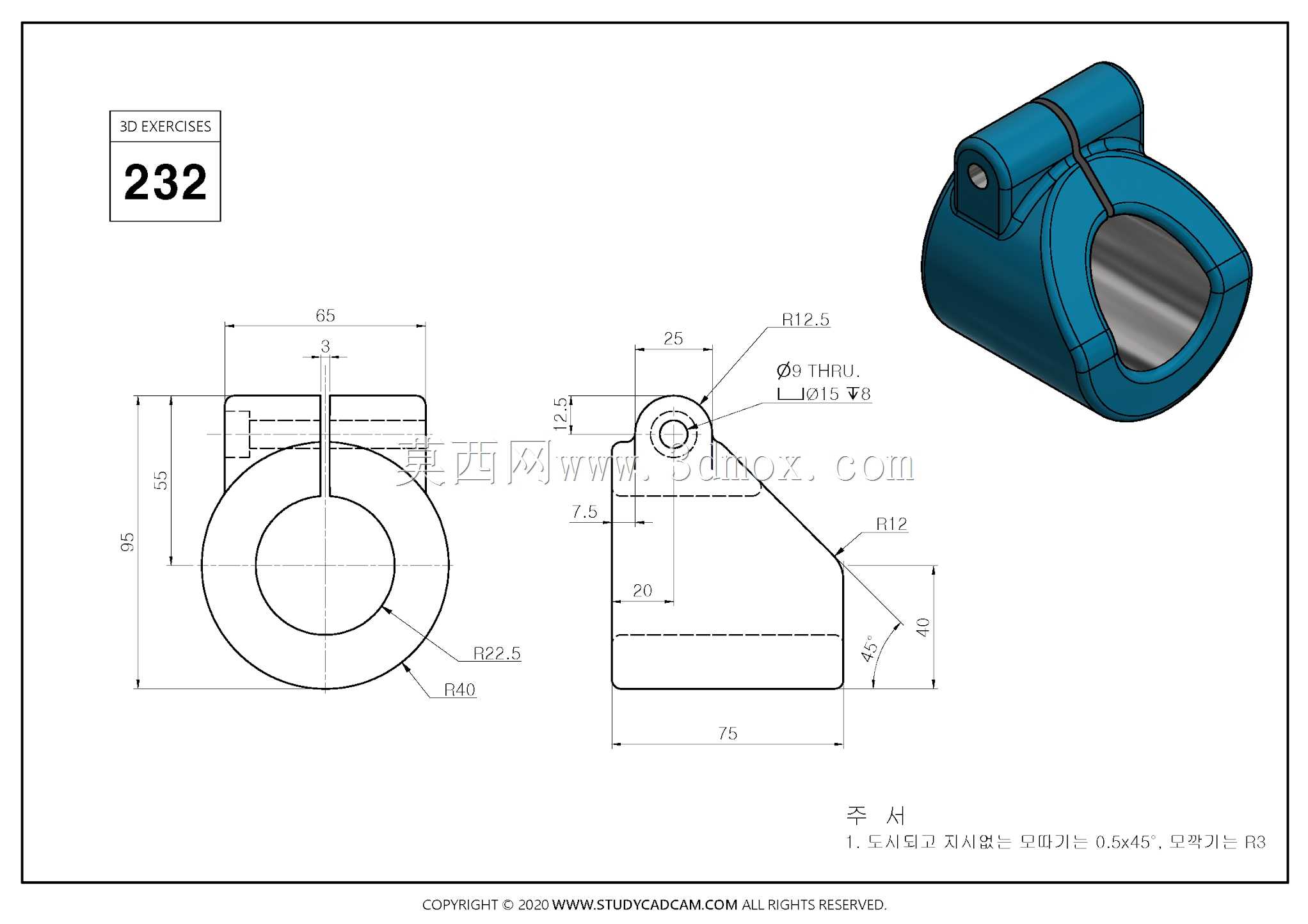

　　尺寸边界方面，模型给出了环形外径、内孔半径、开口槽宽、耳座长度、孔位高度及倾斜角度等关键约束。设计时应先确定被夹圆管外径和安装空间，再反推环形壁厚与开口量；耳座孔中心到环体中心的距离决定了杠杆比，会直接影响夹紧或翻转时所需操作力。底部支撑面与环形中心保持确定高度，可作为装配基准面使用；侧面轮廓的斜角则用于避让相邻构件，避免在摆动过程中与支架、螺母或管线发生干涉。

　　建模过程中，可先绘制环形主体的截面并拉伸成型，再切出开口槽和中心孔；耳座部分通过独立草图建立外形，与环体进行合并，并在孔位处添加凸台。圆角应放在实体合并之后统一处理，尤其是环体内外边缘、耳座过渡区和孔口位置，这样既能保证几何连续，也便于后续调整壁厚。出工程图时需重点标注内孔与铰接孔的孔径、孔中心距、安装面高度、开口尺寸以及关键圆角，未注倒角和锐边去除要求应在技术要求中说明。实际选型时，还需结合被夹件材料、表面硬度、振动工况和螺栓预紧力校核夹持可靠性，防止长期使用后出现松动或滑移。
