多孔位集成式机械连接支座结构设计

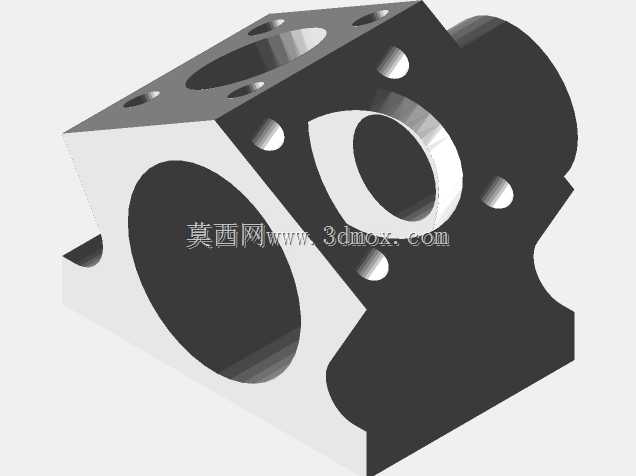

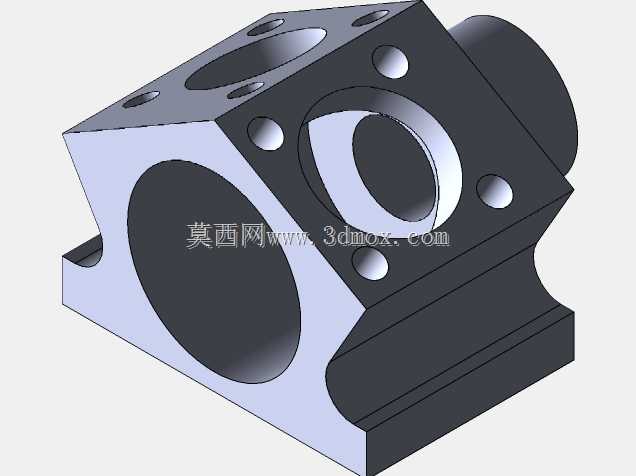

　　该集成式连接支座属于紧凑型机械安装支撑构件，在自动化产线辅件、小型流体控制模组、通讯设备夹持机构中都有适配空间，核心作用是为轴类零件、管路接头或小型功能阀体提供刚性安装基准，同时整合多组安装孔位，减少设备内部零散支架的堆叠数量。从结构布局来看，构件主体采用方块与圆弧过渡结合的构型，中部预留大直径通孔作为轴件或流体通道的穿行空间，侧向伸出的带孔凸台可用于固定传感器、管路接头或定位销，底部的平直安装面则承担整机贴合锁紧的功能。这种多面开孔的设计思路，本质是在有限的安装空间内整合多个连接接口，避免传统分体式支架装配时出现的累计公差，也能缩减整体机构的占用体积。尺寸边界上，构件主体长宽方向控制在十余毫米级别，各安装孔的位置度都有明确约束，

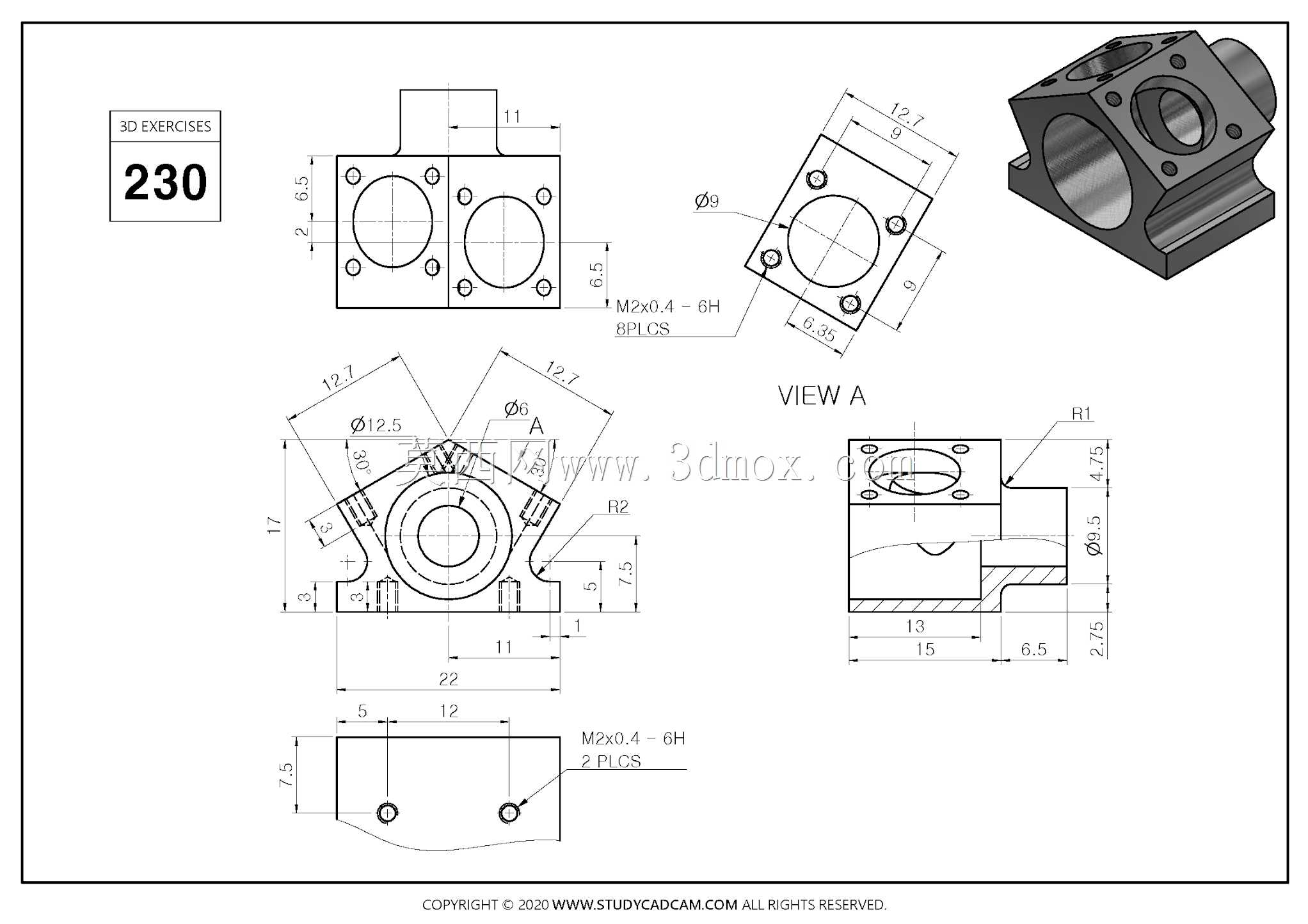

　　底部两个M2规格的螺纹孔间距为12毫米，可直接适配标准铝型材或小型设备基板的孔距；侧向M2.5螺纹孔设置在凸台端面，用于外接管路或定位元件。中部大孔的内径与同轴度要求，决定了其可适配的轴径或通径规格，周边的沉孔结构则为内六角螺钉的安装预留了沉头空间，保证装配后螺钉端面不超出构件表面，不会干涉周边其他运动部件。建模过程中需要重点处理几处工艺细节：所有孔口位置都做了微小倒角，既去除加工毛刺，也能在装配时起到导向作用；主体棱边采用R2圆角过渡，降低应力集中系数，在承受侧向夹紧力时不容易出现开裂；剖视图呈现的内部台阶结构，一方面是为轴件提供轴向定位面，另一方面也减少了实体材料占比，在保证刚性的前提下控制构件自重。实际选型应用时，

　　可先确认底部安装孔的中心距是否匹配设备基板，再核对中部通孔的通径是否满足穿行零件的尺寸要求，侧向凸台的螺纹规格可直接对接标准紧固件，不需要额外加工转接件。这类集成支座相比分体焊接的支架，整体刚性更好，装配工序更少，在空间紧凑的小型模组里能有效降低装配复杂度，也便于后期维护时的整体拆装更换。
