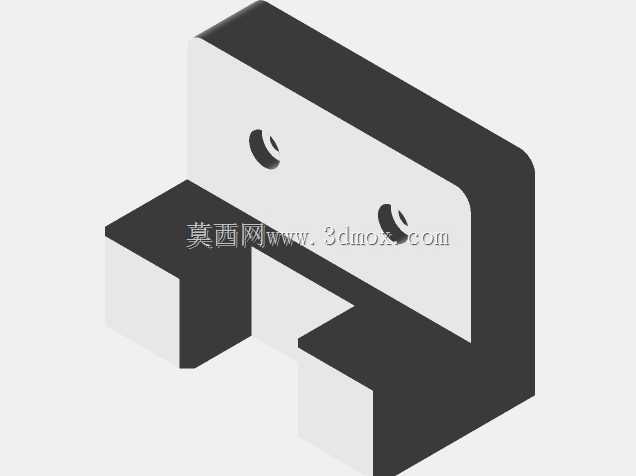

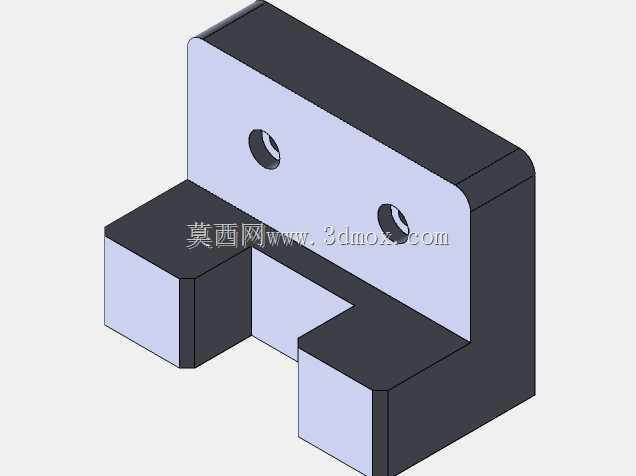

L型带倒角双孔安装座结构设计

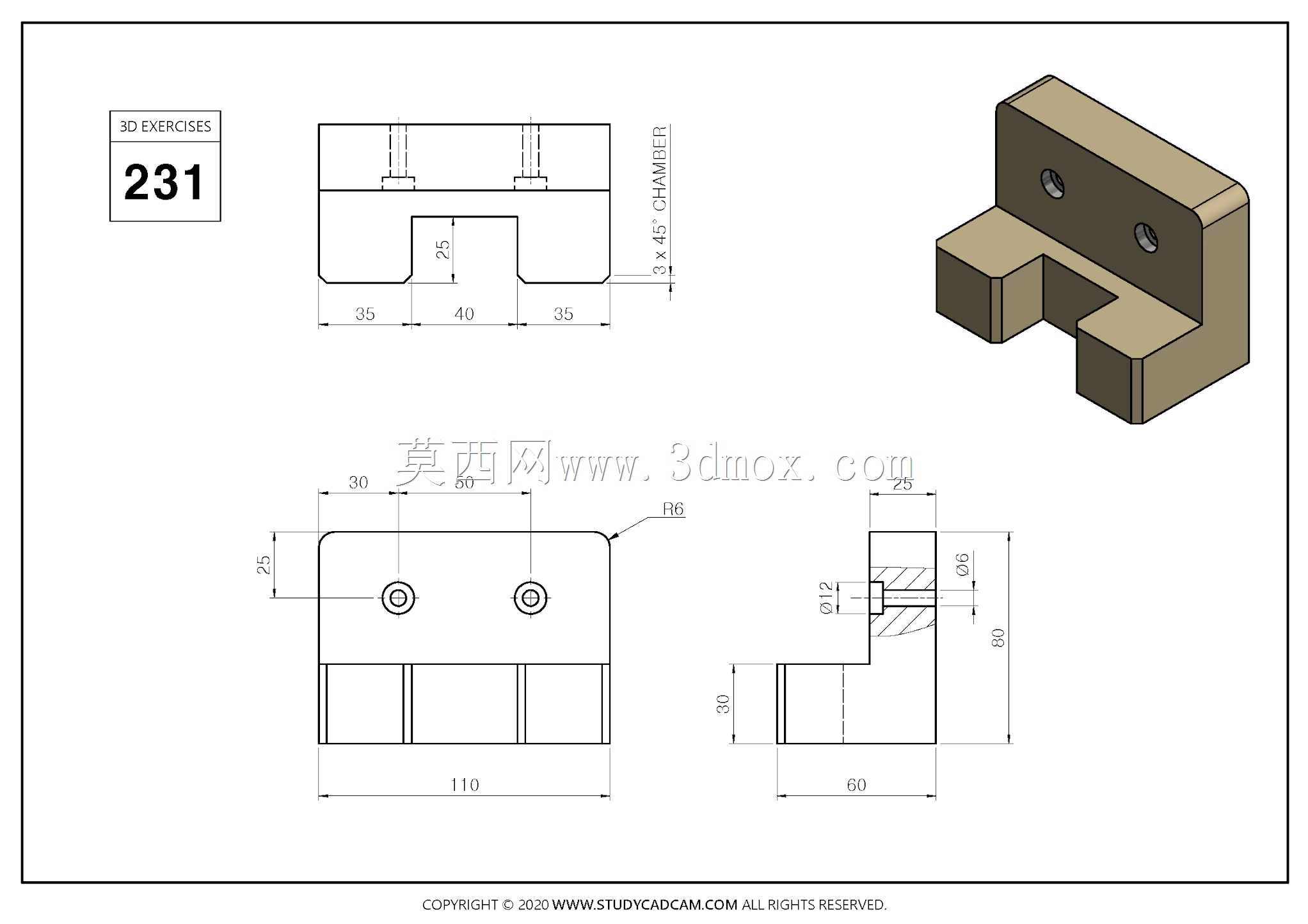

　　在自动化产线的工位旁，这类L型支撑块常被用作传感器的安装支架或小型工件的侧向定位挡块，其竖直面上的两个通孔可直接穿入内六角螺钉固定在型材框架上，水平伸出的部分则承担限位或承托功能。零件整体呈直角折弯形态，总长度110mm，总宽度60mm，总高度60mm，竖直立板厚度25mm，水平底板厚度30mm，底板下方开设宽度40mm、深度25mm的通槽，将底部分割为左右两个宽度35mm的支脚，这种开槽设计既减轻了自重，又能在安装时避让台面的凸起焊缝或走线槽，保证两个支脚底面完全贴合安装基准面。竖直立板顶部加工有3×45°的倒角，去除锐边的同时避免装配时划伤操作人员，立板正面的两个安装孔中心距为50mm，孔位距离立板顶端边缘30mm，

　　距离左右侧边各30mm，孔口锪平深度10mm，可容纳螺钉头部沉入，保证安装后表面平整无突出。从受力角度看，L型截面的抗弯能力足以承受常规的侧向撞击与垂直方向的轻载，两个支脚的对称布局让支撑力分布均匀，在频繁启停的往复运动机构中也不易出现松动偏移。建模时优先绘制底板与立板的相交实体，再通过拉伸切除完成底部通槽与安装孔，倒角特征放在最后添加以避免前期特征参考失败，孔位的对称约束可直接通过中点几何关系实现，确保加工时两侧余量一致。实际选型中需注意安装面的平面度，若基准面存在翘曲，支脚悬空会导致立板受力后产生微变形，进而影响定位精度，因此装配前通常会在底面增加薄垫片调整水平。该零件结构简单、加工工艺成熟，可直接采用方钢铣削成型，也可通过铸造毛坯后精加工孔位与底面，在工装夹具、电子设备机架、物流分拣线等场景中都能见到类似结构，属于通用性极强的基础支撑元件。
