高强度弓形卸扣连接构件结构设计

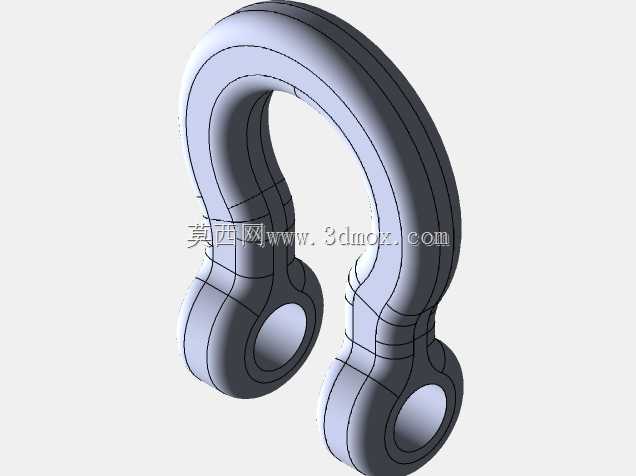

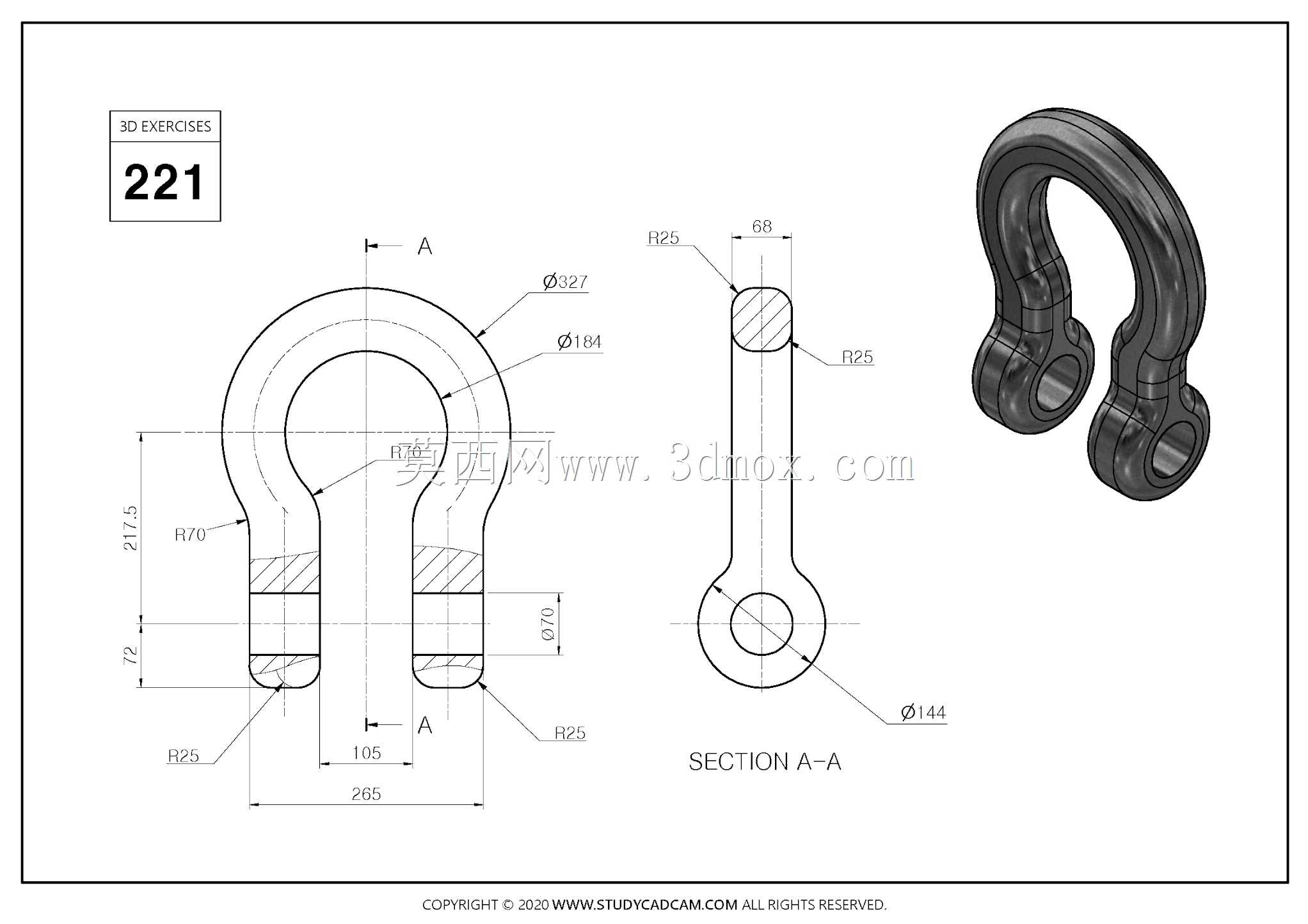

　　这款弓形卸扣是起重吊装、索具连接场景里的核心受力连接件，常配合钢丝绳、吊装带、链条使用，在车间重型工件转运、港口货物绑扎、工程机械外挂附件固定、户外临时牵拉作业中都能见到它的身影。从结构设计逻辑来看，整体采用U形弓身搭配两端同轴销孔的布局，弓身内侧做R70的大圆弧过渡，既可以避免索具弯折处出现应力集中，也能适配不同直径的环形吊索，让载荷沿弓身弧线均匀分散到两侧直臂段，不会在弯折拐点产生额外的剪切应力。从图纸标注的尺寸边界来看，该卸扣整体外宽265，两销孔中心间距105，弓身顶部到销孔中心的垂直高度为217.5，销孔端面到直臂末端的直段长度72；销孔内径为φ70，两端销孔外侧的外圆直径φ144，弓身截面为圆形，截面直径φ104，

　　弓身外侧顶端圆弧R25，直臂与端部圆环衔接处同样做R25圆角过渡，端部销孔外圆的外端倒角为R25，弓身最外侧的轮廓圆弧R85。这些尺寸参数直接决定了它的安装适配边界：配套的连接销直径需匹配φ70的内孔，两端连接的吊耳板厚度不能超过72的直段有效长度，相邻连接件的外轮廓不能超出265的整体宽度，否则会出现装配干涉。在功能特性上，这种对称式的双孔弓形结构相比直形卸扣拥有更大的内部容纳空间，可同时穿入多根索具或者较粗的吊装带，受力时两侧直臂同步承受拉载荷，端部圆环区域通过大圆角分散孔壁的挤压应力，避免销孔处出现开裂失效。建模过程中需要重点把控几个关键形位要求：两端销孔必须保证同轴度，否则穿销后会出现别卡，导致单侧受力过载；

　　弓身所有圆弧过渡面必须顺滑无突变，尤其是R70内弧与直臂的衔接位置，不能出现建模棱角残留，否则后续有限元应力分析时会在棱角处出现虚假应力峰值，误导强度校核结果；端部φ144外圆与φ70内孔要保证同轴，让销孔周边的壁厚均匀，避免局部壁厚过薄成为承重薄弱点。实际选型应用时，可根据这些外廓尺寸确认作业空间是否足够，比如在狭小的设备吊装位，217.5的总高度会决定吊点下方的剩余操作空间，265的宽度则要确认是否会和周边设备外壳发生碰撞。该构件的结构完全围绕承重可靠性设计，没有多余的装饰特征，所有曲面和圆角都服务于应力分散与装配适配，是索具连接件里非常典型的等强度设计案例。
