菱形法兰带耳轴套支撑固定座

　　该零件属于典型的紧凑型轴系支撑构件，整体采用菱形切边法兰配合两侧安装耳的结构形式，核心功能是为穿入其中的回转轴、导杆或管件提供径向定位与端面支撑，同时通过两侧耳片上的安装孔将自身固定在墙板、机架或设备基座上。在自动化输送线、小型工装夹具、3D打印运动机构、包装设备导杆组件以及家电传动结构中，这类支座常被用于替代体积更大的立式轴承座，尤其适合安装空间狭窄、需要贴近安装面布置支撑点的场合。

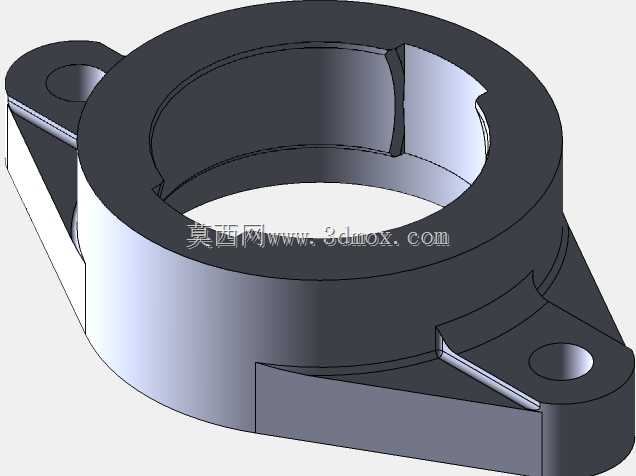

　　从结构设计思路看，主体圆筒承担主要的同轴度约束，内孔作为与轴或衬套配合的关键工作面，其尺寸直接决定支撑精度；圆筒外壁与法兰过渡处设置圆角，可降低注塑或机加工过程中的应力集中，也能减少装配时对操作人员的锐边划伤。两侧耳片并非简单外伸平板，而是随圆筒外壁形成平滑过渡，这种形态在保证螺钉安装空间的同时提升了耳片根部的抗弯能力。法兰端面与安装基面贴合，能够限制支座沿轴向窜动；剖视结构可见内孔两端设置倒角，既便于轴件顺利导入，也可在压入配套衬套时起到导向作用，避免刮伤配合表面。

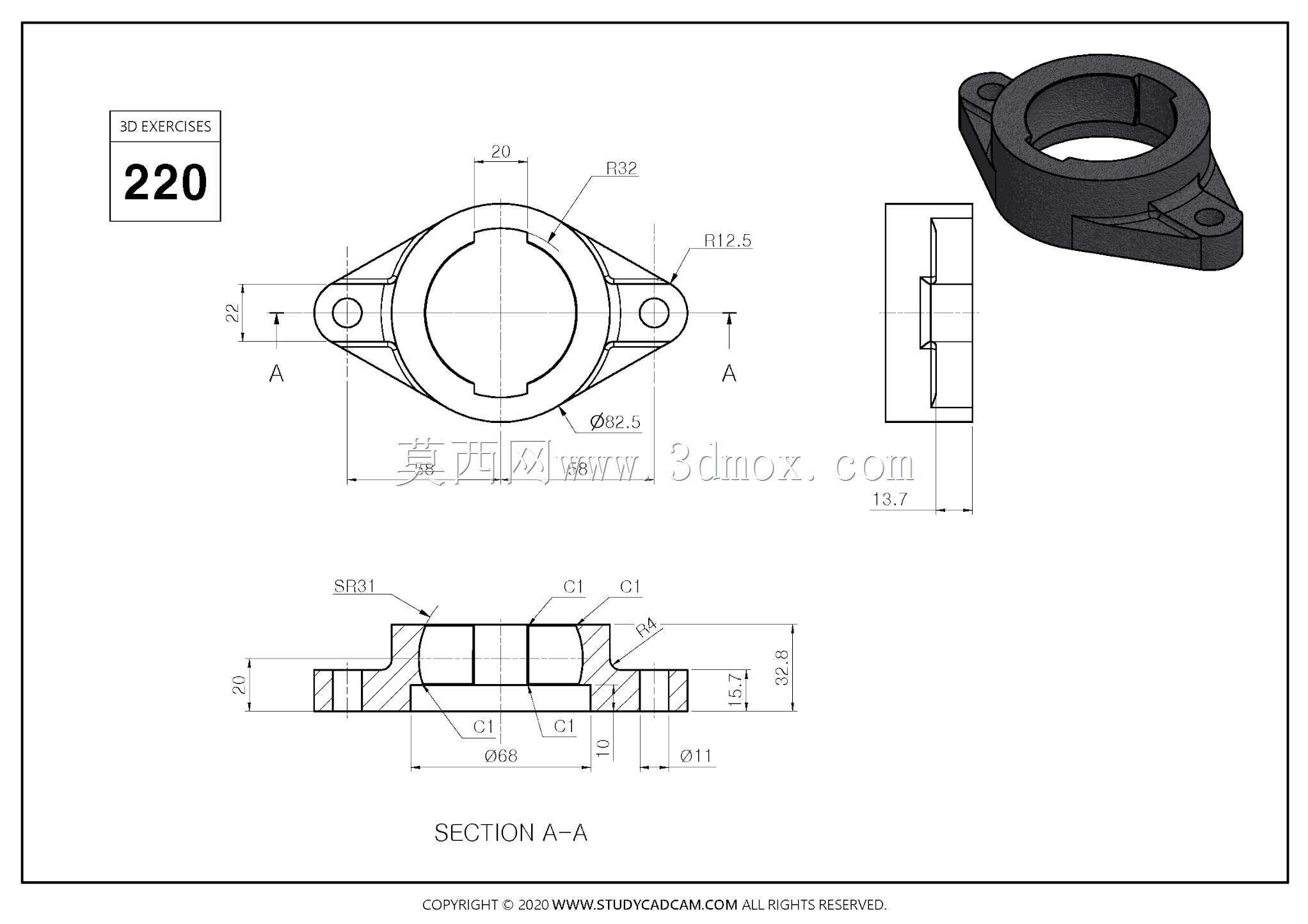

　　尺寸边界方面，零件总长方向覆盖两侧安装耳外缘，圆筒外径、内孔直径以及耳片上的安装孔位共同决定了其适配范围。安装孔中心距是选型时最关键的参数，它必须与基座上的预制孔位严格对应；孔位采用圆弧外缘布局，使螺钉头或螺母能够获得足够的压紧接触面。总高尺寸由圆筒轴向长度决定，这一长度关系到与轴的接触支撑跨距，跨距过小会削弱支撑稳定性，过大则会增加不必要的结构高度与材料占用。剖视图中标注的台阶、倒角和局部壁厚，反映出设计者在保证强度的前提下对材料分布进行了控制：受力较大的圆筒根部壁厚充足，而耳片外缘则适当收薄，以兼顾轻量化与成型工艺性。

　　实际建模时，需要优先建立内孔与安装孔的位置关系，再围绕二者生成法兰外轮廓与圆筒主体，倒角、圆角应放在特征后期统一处理，以避免参数修改时出现参考失败。用于运动轴时，内孔可直接作为滑动配合面，也可镶嵌自润滑衬套；用于静态管件固定时，则可通过侧面追加紧定螺钉实现锁附。该结构对安装面的平面度有一定要求，若基座表面翘曲，紧固后可能导致内孔微变形，进而影响轴件转动灵活性，因此在结构布局中应尽量把支座布置在刚度较好的筋板或厚板区域。
