三孔铰接传动连杆摆臂结构

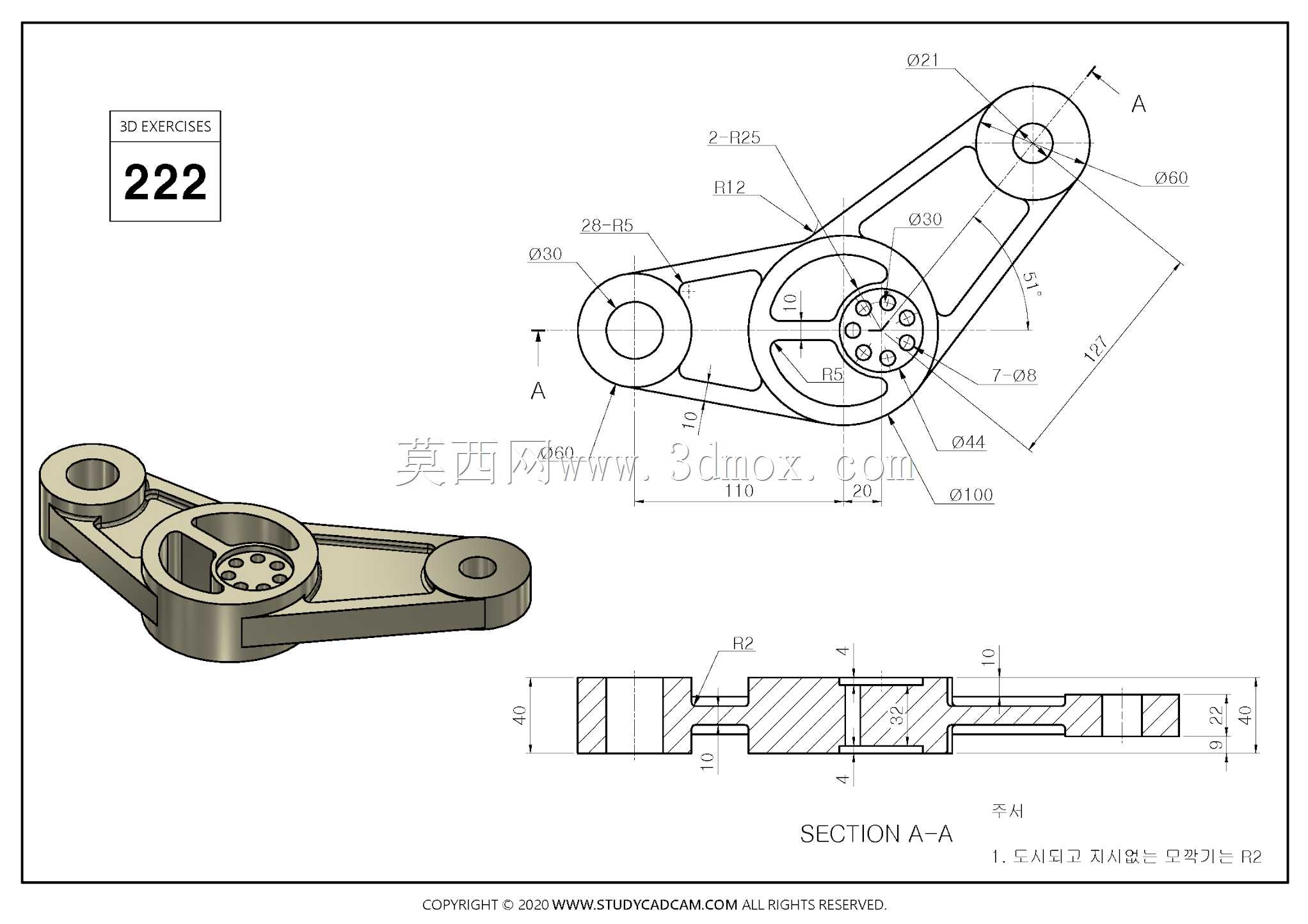

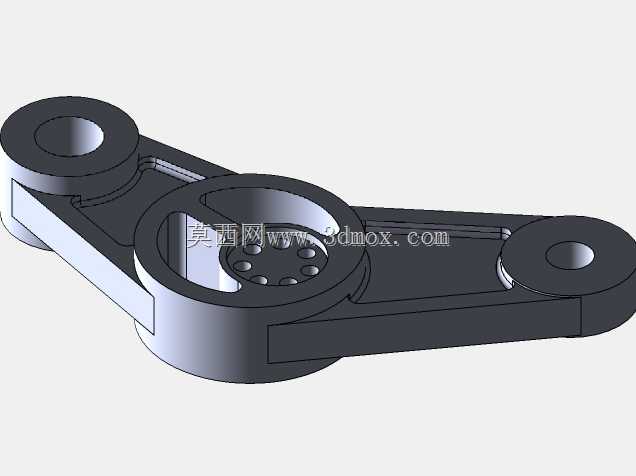

　　该零件属于典型的平面连杆传动构件，整体采用三铰点布置，用于在机构中传递摆动或往复运动。中部设置带多孔分布的圆盘形铰接区，可与转轴、偏心盘或驱动销形成稳定连接；两端分别布置圆形轴孔，用于连接从动杆、拉杆或支座，从而把输入端的旋转或摆动转化为另一端的轨迹输出。从结构形态看，臂身沿三个孔位连线形成变宽度轮廓，靠近中部圆盘处材料较厚，向两端逐渐收窄，既保证铰接区域的承载能力，也控制长臂段的整体重量。工程图中标注了多处圆角与圆弧过渡，包括臂身外缘R25、R12及局部R2，这些过渡能够降低应力集中，避免在反复摆动过程中于孔边和截面突变处产生疲劳裂纹。零件厚度方向在剖视图中呈现分段变化，中部圆盘区域最厚，两端轴座保留必要的轴向接触宽度，

　　中间连接段则适当减薄，使受力路径与材料分布相匹配。安装边界主要由三个孔的中心距决定，其中两外侧孔与中心孔之间的距离构成连杆的基本运动半径，装配时需要校核相邻构件在极限摆角下是否发生干涉。两端孔可配置衬套或销轴，中部多孔结构既可用于减重，也可作为周向定位或与多销驱动盘配合的接口。这类摆臂常见于轻工输送设备、包装执行机构、纺织机械、夹具联动装置以及通用自动化设备的连杆机构中，承担换向、增力、行程约束或轨迹生成功能。设计时应重点关注孔位公差、端面垂直度和臂身平面度：孔与销轴的配合间隙会直接影响传动精度，端面不垂直则会造成偏载和异常磨损。三维建模过程中，可先依据中心距确定三个铰接点，再绘制外轮廓与各圆弧相切关系，随后通过拉伸形成主体，

　　最后对孔口、台阶和圆角进行细节处理。建模时需保留剖视图所表达的厚度变化，以便后续进行质量估算、干涉检查和工程图生成。对于需要承受冲击载荷的工况，还可在孔位周边增加局部凸台，提高销轴接触面积并改善刚度。整体结构简洁，功能明确，是学习连杆类零件尺寸标注、截面变化处理和机构装配关系的典型实例。
