三耳带孔镂空法兰式连接支座结构

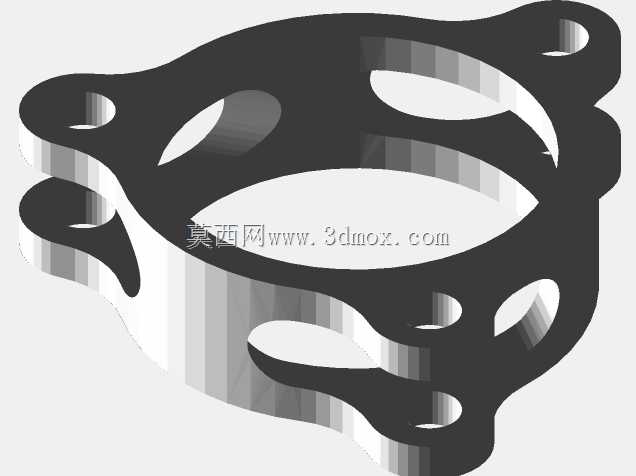

　　该零件属于法兰式连接支撑构件，整体采用三耳周向均布的布局形式，主体为环形中空结构，三个带安装孔的凸耳沿圆周120度等分排布，这种布局在承受径向与轴向复合载荷时，能够让应力沿三个支撑方向均匀分散，避免单侧受力集中引发的形变失效。从截面结构来看，构件并非实心厚板设计，而是在环形主体内部做了多处镂空挖槽，既削减了整体自重，也不会破坏主承载路径的结构连续性，这类设计常见于对自重有约束的轻型设备工位、通讯设备内部安装支架、检测仪器的转接支撑场景，在需要兼顾安装刚性与轻量化的装配位置，能够替代厚重的实心法兰盘，降低整体设备的负重占比。

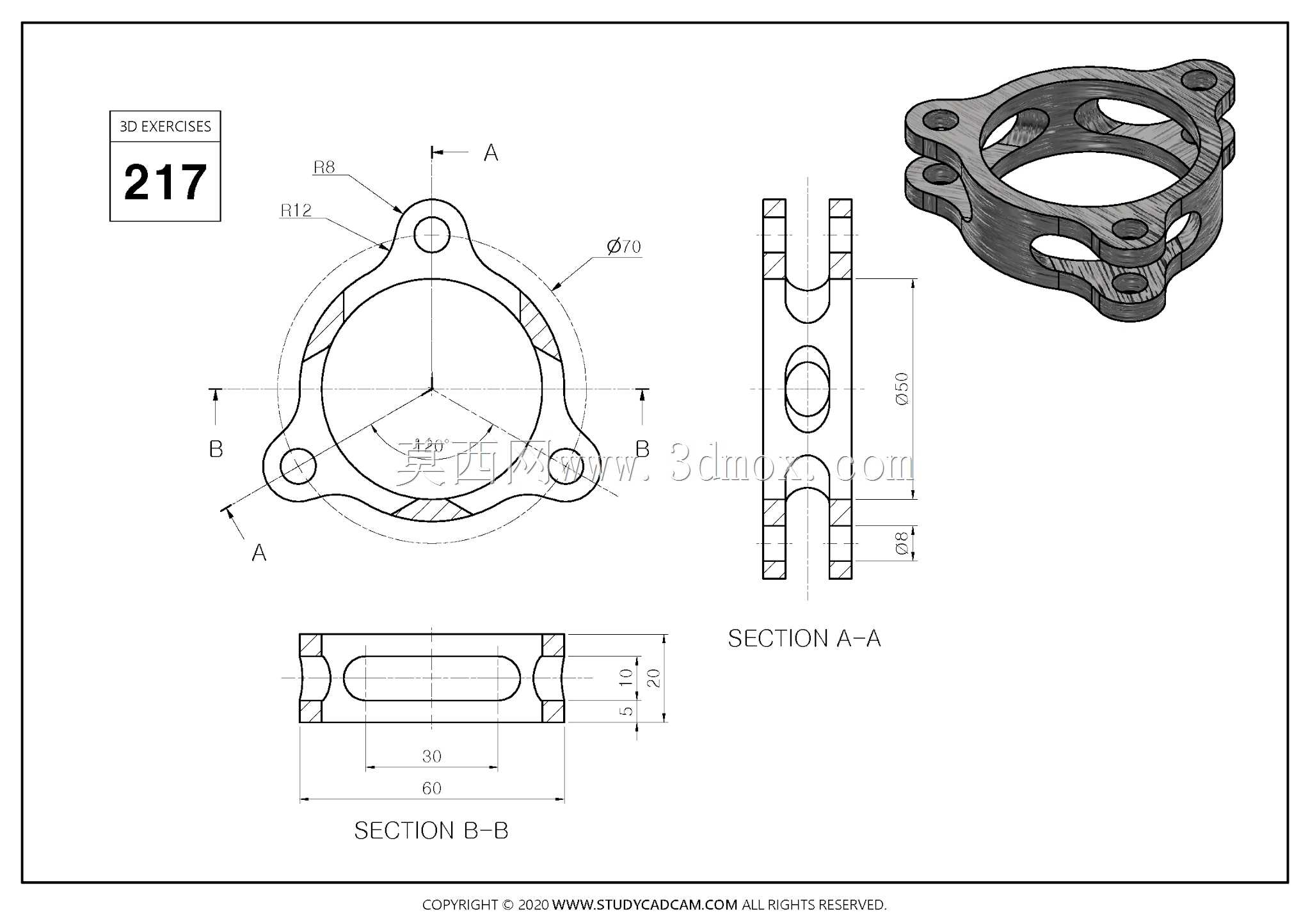

　　从安装边界来看，构件的主体外圆、凸耳外廓、安装孔位均有明确的尺寸约束，三个安装孔的中心分布圆决定了该零件的适配安装范围，装配时可通过三个孔位完成周向定位，无需额外加工止口即可保证同轴度，降低配套安装面的加工难度。截面A-A呈现的是构件轴向的厚度与内部镂空的深度关系，中部的镂空槽并非完全贯通，保留了上下两层连接壁，让凸耳与主体环之间的传力路径保持连续；截面B-B则标注了侧向槽位的长宽与厚度尺寸，该槽位可用于走线、容纳配套紧固件的头部，或是为相邻零件的凸起结构提供避让空间，在紧凑装配空间内减少额外的干涉修配工作量。

　　设计过程中需要重点关注凸耳与主体环衔接处的圆角过渡，图纸中标注的R12圆角并非单纯的外观修饰，而是为了降低三耳交汇处的应力集中系数——在螺栓预紧力作用下，凸耳根部是最容易出现微裂纹的位置，足够的过渡圆角能够让载荷平顺传递到环形主体上。同时所有孔口、棱边的倒角处理，既可以去除加工毛刺，也能在装配时引导螺栓顺利穿入，避免刮伤配套零件的表面。构件的中空内圆可作为轴类零件、管线的穿过通道，也可用于嵌套定位衬套，拓展其作为转接支座的适配范围。

　　在实际工况中，这类三耳支撑结构相比四耳法兰，在空间受限的安装位置拥有更好的布局灵活性，三个固定点即可确定一个稳定安装平面，对配套安装面的平面度公差容忍度更高，不会出现四点支撑常见的过定位问题。镂空区域在减重之外，还可作为流体或空气的流通通道，在设备内部存在散热需求的工位，能够减少对风道的遮挡。建模时需要同步校验安装孔的同轴度、主体环的圆度以及各截面的壁厚一致性，确保后续加工出的零件在装配时，三个凸耳的贴合面能够完全贴合法兰安装面，避免出现局部间隙导致预紧力分布不均。
