异形铰接连接支架结构设计

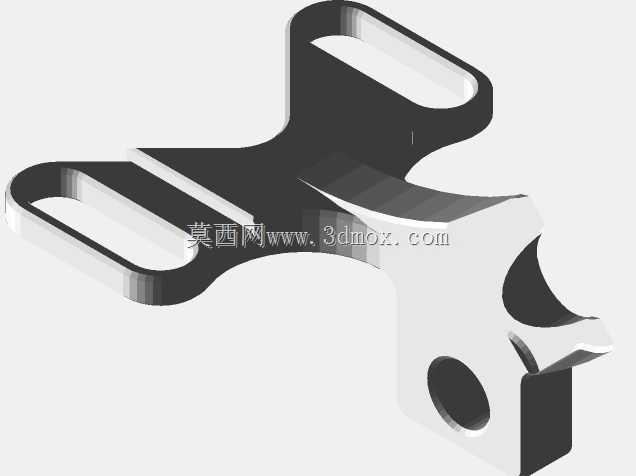

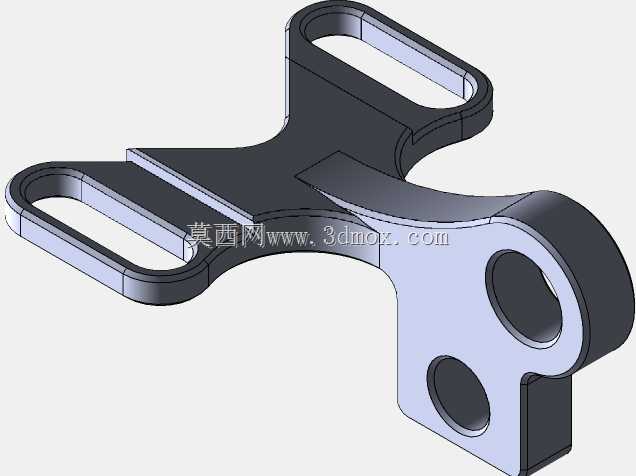

　　该异形铰接支架属于通用机械连接构件，整体采用Y型分叉式布局，一端延伸出带长圆孔的双耳安装位，另一端集成两个同轴度要求较高的铰接孔位，中间通过变截面过渡臂完成力流传递，可同时实现两个方向的铰接转动与一个方向的位置微调，适配多类需要浮动连接、角度补偿的装配场景。从实际工况适配来看，这类构件常出现在轻载传动机构、自动化输送线的张紧调节单元、工装夹具的摆臂连接位，以及小型设备的舱门铰链支撑结构中，长圆孔结构允许安装时在89mm的跨度方向调整装配位置，抵消机架焊接或机加工带来的孔位累计误差，降低配对零件的加工精度要求。两个铰接孔分别采用φ30与φ24的孔径规格，对应不同直径的铰接销轴，孔位中心距为50mm，孔端预留1×45°倒角，

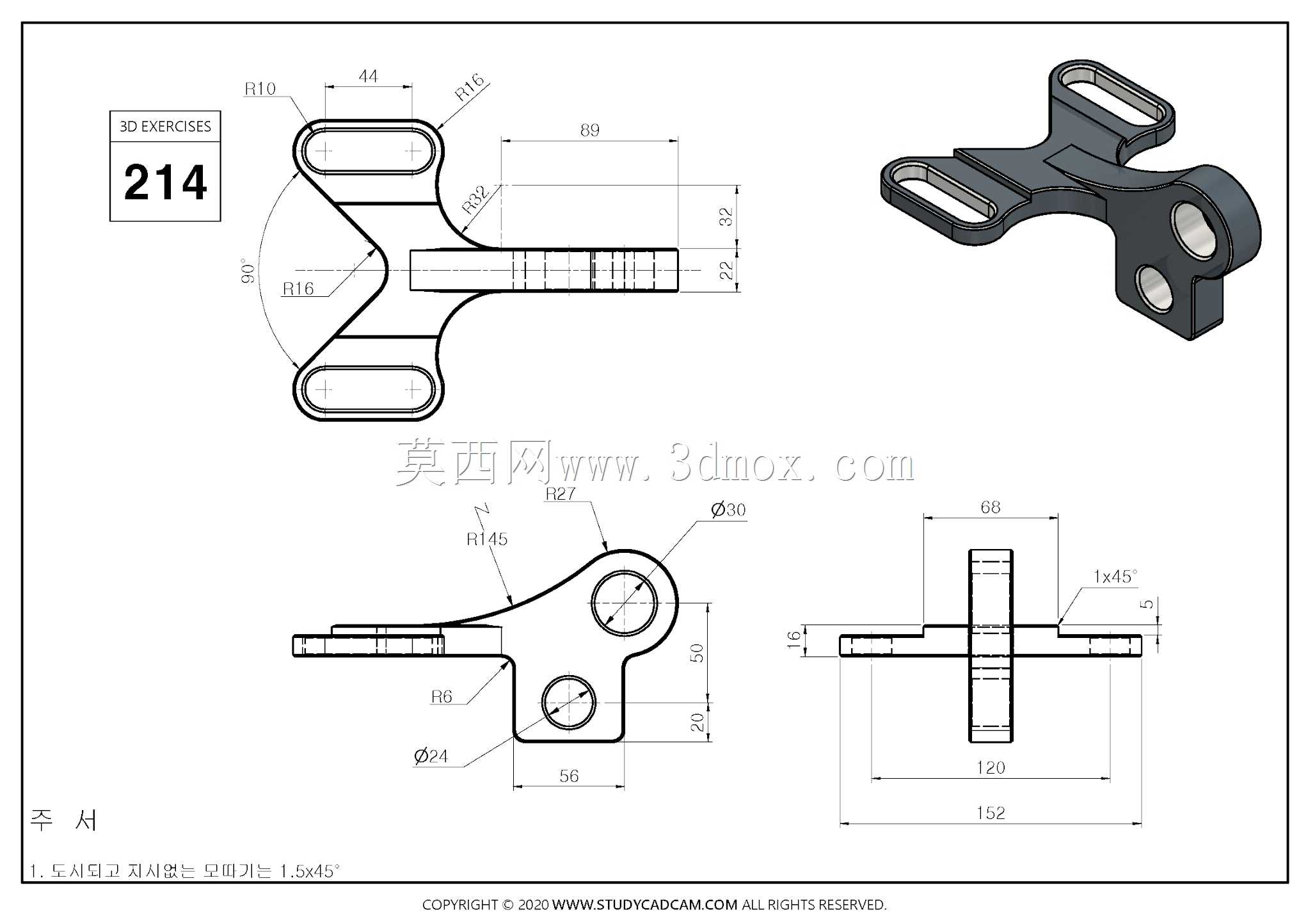

　　既方便销轴压装导向，也能去除加工毛刺避免应力集中，其中大孔端外侧做R16圆弧加厚处理，小孔端周边做R6圆角过渡，可有效降低铰接位置的接触应力，避免长期往复摆动出现孔口开裂。外形尺寸方面，支架总长度方向最大边界为152mm，双耳安装位的外侧总宽为89mm，单耳厚度12mm，长圆孔宽度16mm、端部R10，适配M14及以下规格的紧固螺栓，中间臂身厚度均匀控制在12mm，既保证构件整体刚性，也不会因截面过大造成材料浪费。建模过程中需优先保证两个铰接孔的同轴度与孔壁圆柱度，其次控制长圆孔的对称度，过渡曲面需做到顺滑无拐点，避免后续有限元分析出现应力集中误判，同时所有棱边按图纸要求做对应圆角处理，还原真实加工后的零件状态。该结构的设计核心在于用一体式异形件替代传统的焊接拼接支架，省去了耳板与臂身的焊接工序，避免焊接变形带来的装配偏差，整体锻造或铣削成型的构件抗疲劳性能更优，在频繁摆动的工况下使用寿命更长。
