带侧柄环形紧固套结构三维设计

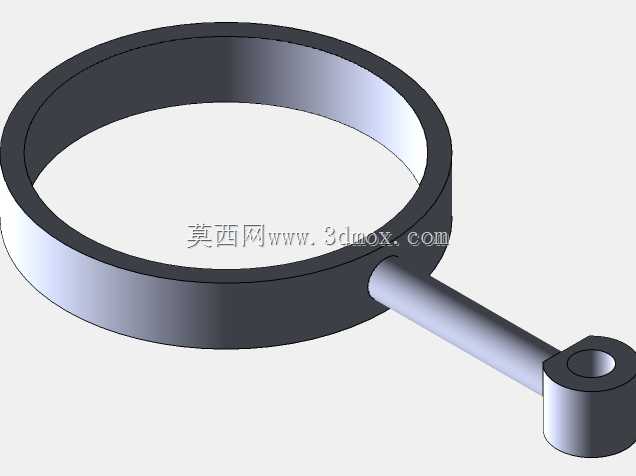

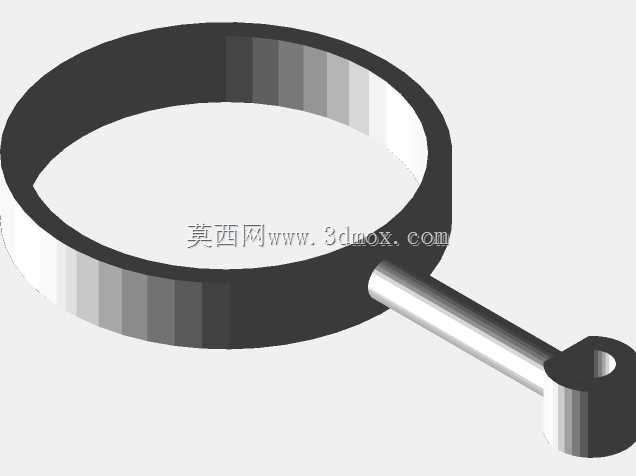

　　该环形带侧柄零件在轻工、小型工装与手持设备中十分常见，主体为薄壁圆环，侧部延伸出带孔的连接柄，可用于束紧、定位、提拉或作为小型操作手柄的基座。圆环内孔是主要配合面，设计时需要优先保证圆度与同轴度，避免装配后出现偏心、卡滞或局部应力集中。从截面看，环体厚度均匀，既保留足够的刚性，也控制了整体重量；侧柄与圆环外壁平滑相接，过渡处没有尖锐突变，能够降低受力时的应力峰值。侧柄末端的小孔用于穿装销轴、螺钉或拉杆，使环形件能够与外部机构联动。实际使用中，这类零件常出现在调节夹具、束紧装置、简易快拆结构以及检测治具上：操作人员扳动侧柄即可带动环体转动或小幅位移，从而实现松开、锁紧、档位切换等动作。由于受力多集中在环体与侧柄的连接区域，

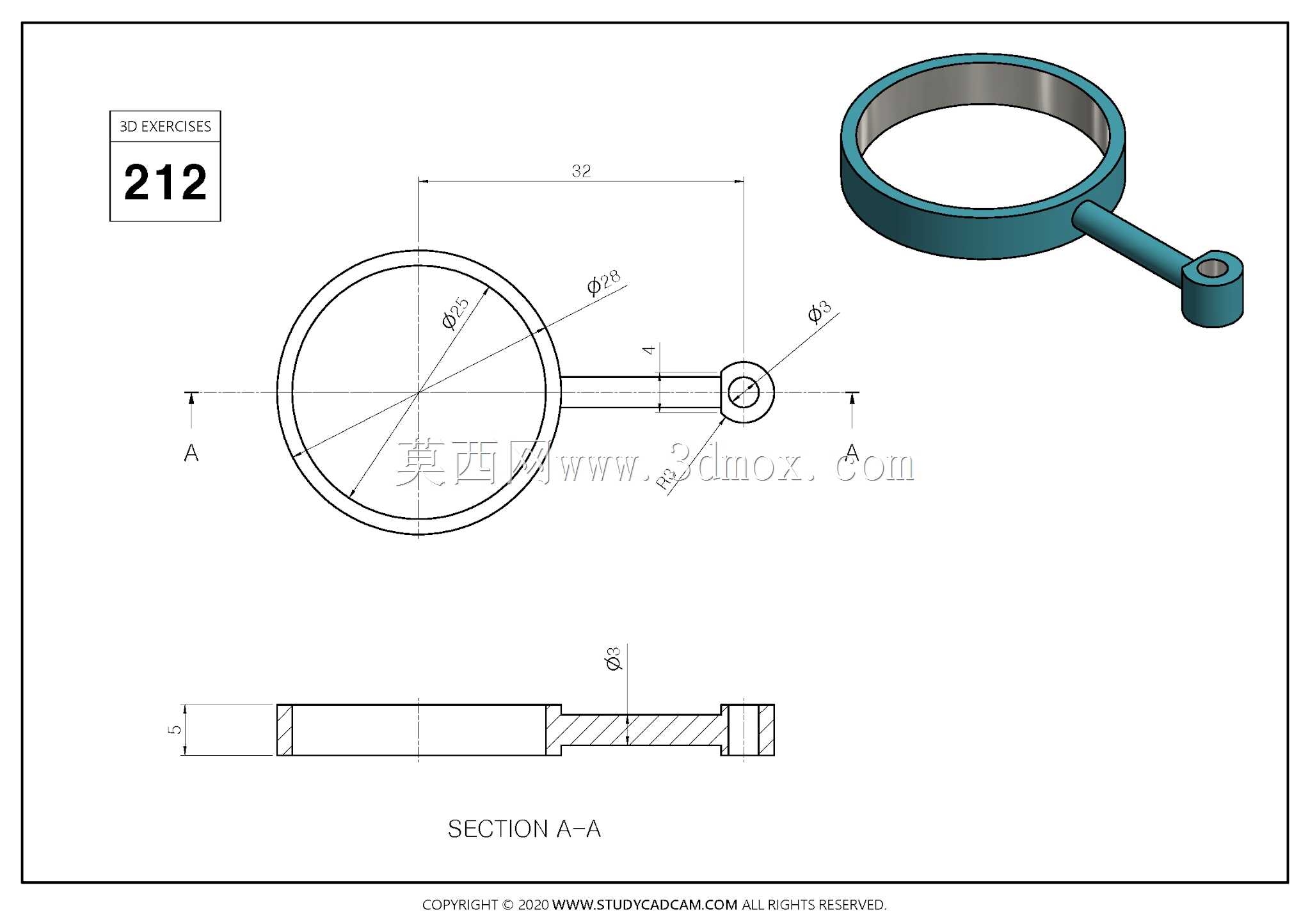

　　建模时需要重点处理该处圆角和壁厚连续性，不能只按二维线条简单拉伸。外形边界方面，圆环外径、内孔直径、侧柄长度以及末端孔径共同决定安装空间；环体轴向厚度则影响与相邻零件的贴合宽度。若用于转动配合，内孔需预留合适间隙，表面粗糙度也应控制；若仅作握持或提拉，可在保证强度的前提下适当放宽公差。侧柄末端孔的位置精度直接关系到连杆运动轨迹，孔轴线应与环体端面保持平行或按装配要求设定角度。从工艺角度，该件可采用金属切削、钣金弯制后焊接，或通过工程塑料注塑成型；不同工艺会影响圆角大小、拔模斜度以及壁厚设计。三维建模时应先建立环体基准，再绘制侧柄中心线，确保末端孔位与环体中心的距离准确；剖切视图用于核对内部厚度和台阶关系，避免出现壁厚不均或干涉。整体结构虽不复杂，但尺寸链、过渡圆角和配合面的处理，直接决定零件在反复扳动、束紧工况下的可靠性。
