内燃机连杆总成结构设计与三维建模

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652080
  • 内燃机连杆总成结构设计与三维建模
  • 内燃机连杆总成结构设计与三维建模
  • 内燃机连杆总成结构设计与三维建模

  该零件为内燃机曲柄连杆机构中的核心传动构件,承担活塞往复运动向曲轴旋转运动转换的动力传递职能,在小型通用汽油机、摩托车发动机及微型动力设备中应用广泛。连杆杆身采用工字形截面结构,在保证整体抗弯抗扭刚度的前提下,大幅降低自身质量与往复惯性力,适配高转速工况下的动力学要求。小头端设置整体式衬套孔,与活塞销形成间隙配合,孔径标注为φ12.5,孔口两侧加工R1圆弧过渡,避免应力集中;大头端为剖分式结构,配合连杆盖实现与曲轴连杆轴颈的装配,结合面处设置定位结构,轴孔直径标注为φ19.25,孔端预留0.5mm厚度的止推面,用于控制曲轴轴向窜动。

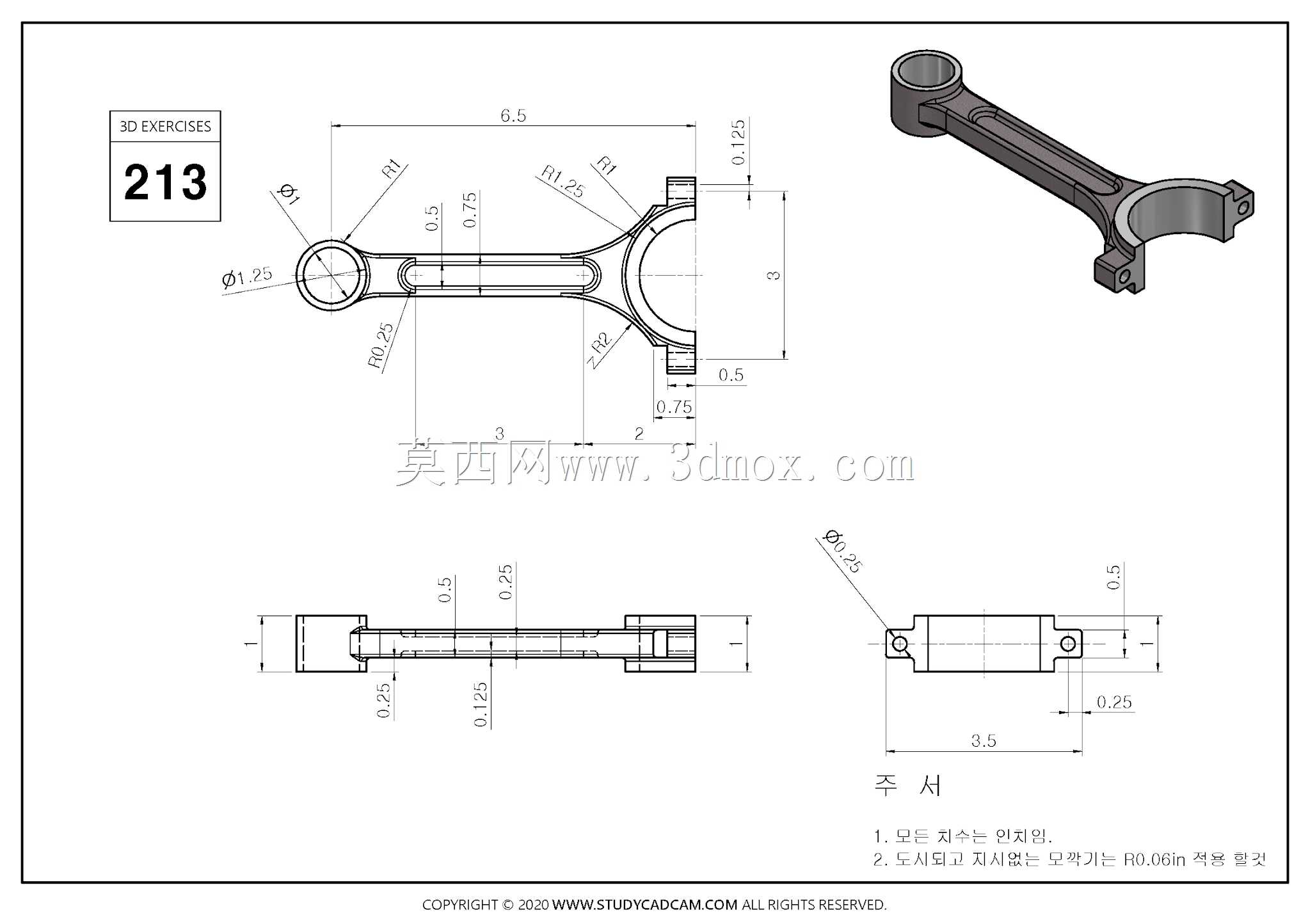

  从尺寸边界来看,连杆大小头中心距为65mm,杆身厚度方向尺寸为3mm,大头端总宽度为9mm,小头端宽度为6.5mm,整体外轮廓尺寸紧凑,可直接适配对应排量发动机的缸内空间布局。杆身与大小头过渡区域采用R11.25、R10.25等多段圆弧平滑衔接,锻造工艺性良好,同时减少交变载荷下的应力集中风险。剖分面处加工有0.75mm深度的定位槽,螺栓孔位置设置凸台结构,保证连杆盖装配时的定位精度与连接刚度。

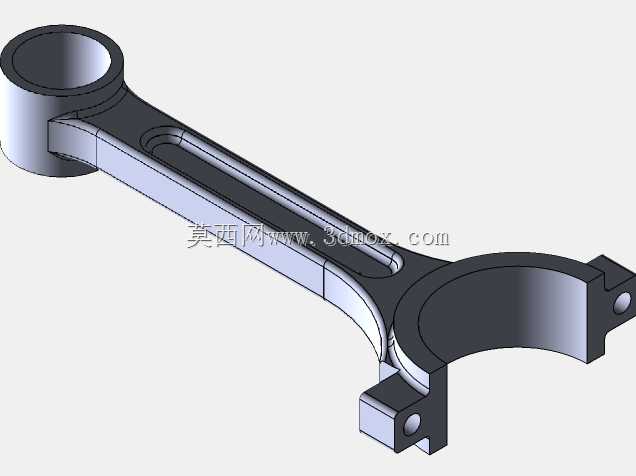

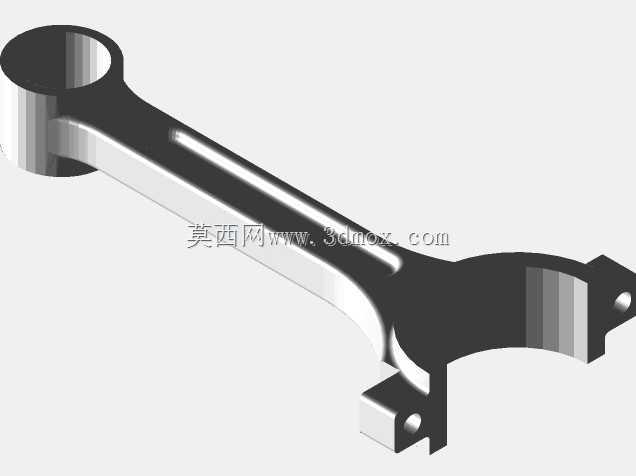

  三维建模过程中,需优先保证各孔系同轴度、大小头孔平行度以及结合面平面度的形位公差逻辑,工字形截面的拔模斜度与圆角过渡需符合锻造毛坯的成型要求。模型完整还原了连杆的主体结构、螺栓安装凸台、油孔预留位置及各部位尺寸标注,可直接用于运动仿真、有限元强度校核及加工工艺编制,也可作为发动机拆装教学、逆向设计参考的数字化模型使用。
