立式带法兰座轴支撑支座结构设计

　　该支座属于典型的立式轴系支撑构件，在各类轻工输送设备、小型工装夹具台架以及通讯周边辅助架设结构中十分常见，主要作用是为穿入其上部通孔的回转轴、导杆或调节螺杆提供径向约束与定位基准，同时借助底部延展的安装法兰将整体载荷平稳传递至设备基板或型材架面。从实际工况出发，这类支座往往需要承受轴件传递的径向偏载以及少量轴向窜动作用力，因此底部法兰特意向两侧延伸出带安装孔的耳板，相比圆筒直装式结构拥有更大的支撑跨距，能有效降低轴端受载时的倾覆力矩，避免连接螺栓受剪过早失效。

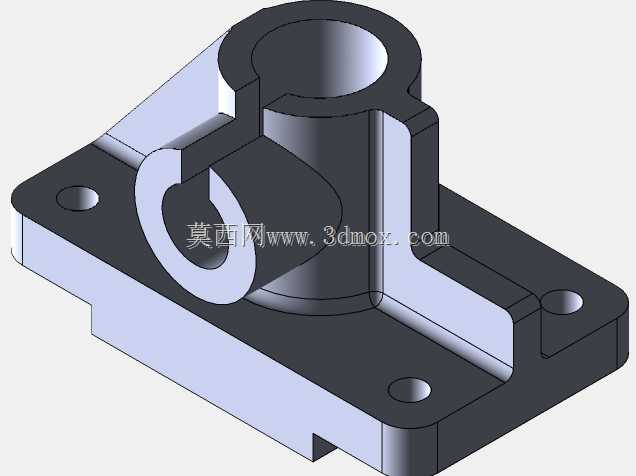

　　结构设计上，构件主体分为下部安装底板、中部加强承托段与上部竖直套筒三部分。上部套筒内孔用于与轴件形成间隙配合，侧壁开设的贯通槽可配合锁紧件收紧内孔，实现对穿入轴件的抱紧固定，方便调节轴件伸出高度或周向角度；套筒外侧的加厚凸台进一步提升了孔口刚性，减少锁紧时套筒发生非均匀变形的概率。中部过渡区域采用斜向加强筋连接套筒与底板，在不显著增加整体重量的前提下，把套筒承受的横向载荷顺畅分流至底板全域，避免应力集中在套筒与底板的直角交接处。底板四周共设置四个通孔，可直接穿入螺栓完成固定，底板底面预留的浅槽能够规避安装面微小凸起、焊渣或平整度缺陷带来的贴合不实问题，保证支座安装后保持竖直姿态。

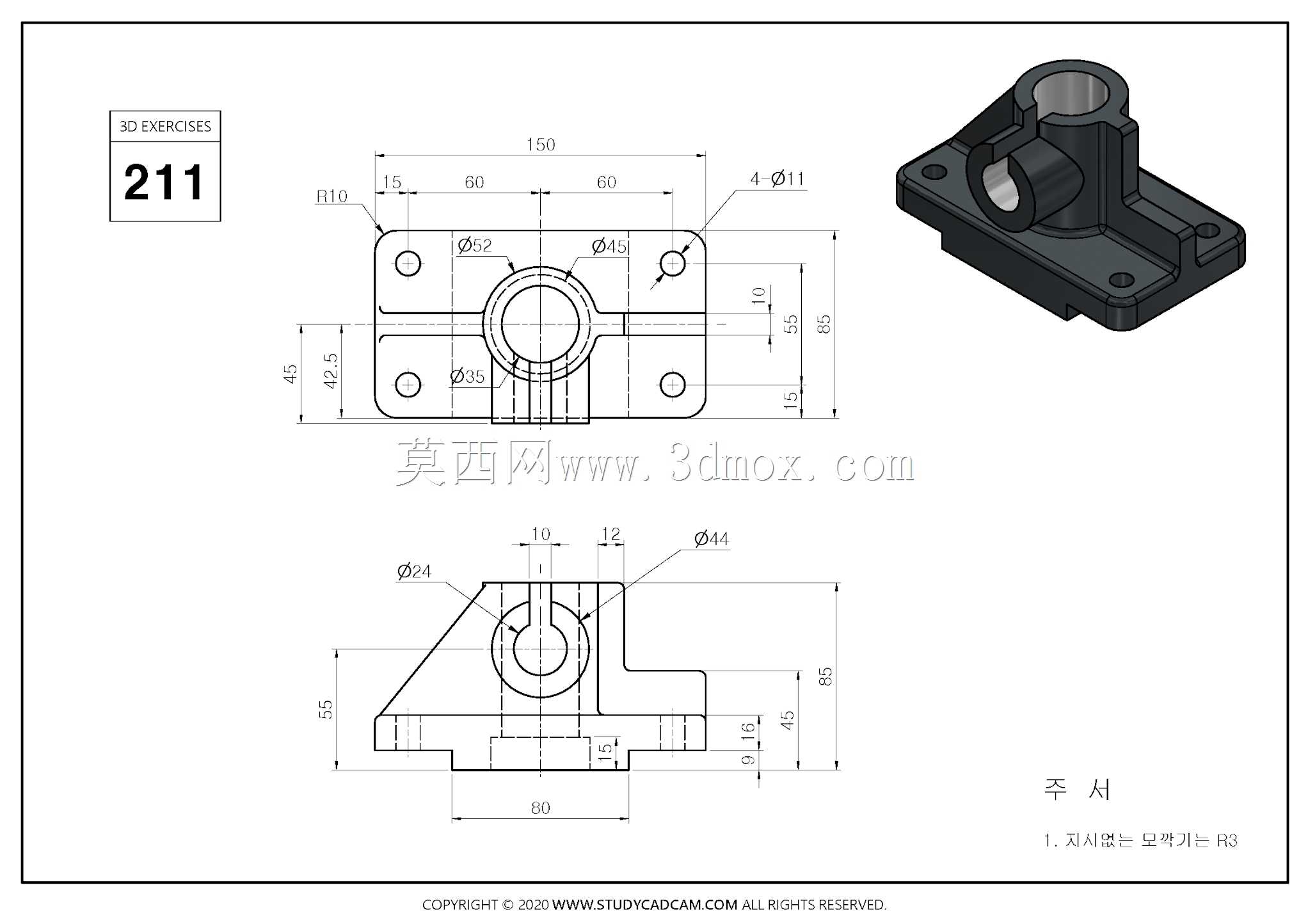

　　从安装边界尺寸来看，底板整体长度方向控制在150毫米、宽度方向为65毫米，安装孔中心距在长宽方向分别为120毫米与45毫米，适配常见的台板孔位布局；上部套筒外径为44毫米，内孔可适配直径24毫米左右的轴件，底板总厚度与套筒高度的比例经过协调，既保证轴件插入后有足够的配合长度抑制晃动，也不会因支座过高导致设备整体布局冗余。建模过程中需重点保证上下两部分内孔的同轴度、底板安装面与套筒轴线的垂直度，以及加强筋与主体连接处的圆角过渡，这些几何公差直接决定后续轴件运转是否顺畅、支座长期受载后是否会出现连接松动。
