L型带孔支座机械零件结构设计

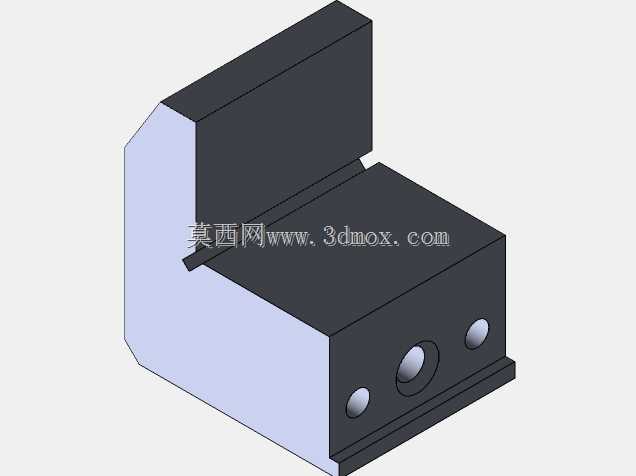

　　该L型支座类零件属于设备支撑定位类通用五金构件，在工业现场的工装夹具、小型通讯设备机架、检测台架以及自动化生产线的工位定位模块中都有广泛应用，主要承担侧向承载、部件对位安装以及相邻组件的连接固定作用。零件整体采用直角弯折的座体结构，竖直立板与水平底板一体成型，这种结构形式无需额外拼接焊缝，既消除了装配间隙带来的定位误差，也让整体刚性得到充分保障，在承受侧向偏载时不会出现拼接位开裂的问题。从结构细节来看，水平底板的端面上加工有三个呈阵列分布的安装孔，孔位的位置度公差在剖视图中有明确标注，安装时可通过螺栓将整个支座固定在设备安装基面之上，三个孔的排布方式能够限制支座的水平转动与平动自由度，无需额外加装定位销即可实现稳定固定。

　　竖直立板的内侧加工有弧形让位槽，槽体轮廓与待安装的轴类或圆柱类部件外圆相匹配，安装时圆柱部件可直接嵌入槽内完成径向定位，避免部件工作过程中出现径向窜动。立板上还加工有同轴的阶梯通孔，孔内可穿装锁紧螺栓，对嵌入让位槽的部件进行轴向锁紧，阶梯孔的台阶面可作为螺栓头的贴合面，保证螺栓锁紧后不会突出立板表面，节省安装空间。零件的两处剖面视图清晰展示了内部壁厚的分布情况，在直角弯折的受力集中区域，壁厚做了均匀过渡处理，没有出现壁厚突变的情况，能够有效避免铸件或机加工件出现应力集中开裂的问题，同时非受力区域的壁厚做了合理减薄，在保证结构强度的前提下控制零件整体重量。零件的所有锐边都做了倒角处理，既避免安装过程中划伤操作人员，

　　也能够去除机加工产生的毛刺，保证装配时相邻零件的贴合面能够完全贴合。在实际选型使用过程中，需要先核对底板的安装孔位间距与设备基面上的预留螺孔是否匹配，同时确认竖直立板的高度以及让位槽的圆弧尺寸是否满足待安装部件的尺寸要求，零件的整体外轮廓边界紧凑，不需要占用过大的安装空间，可直接嵌入紧凑的设备腔体内部使用。建模过程中需要重点保证各孔位的同轴度、让位槽的轮廓度以及两个安装面的垂直度公差，这些形位公差直接决定了最终零件的装配精度与使用寿命，加工时可采用一次装夹完成主要基准面的加工，减少二次装夹带来的误差。
