C型开口夹持式锥台支撑连接座

　　在通讯设备周边的工装辅件、小型桌面夹持装置以及轻型管路定位场景中，这类带C型开口的锥台支撑件十分常见。它的核心作用是通过上部的半包围开口对圆柱类杆件、管线或小型轴件进行侧向承托与限位，下部锥台结构则提供稳定的安装基准，避免夹持过程中出现整体偏转。从结构功能上看，上部开口并非简单的圆弧切割，其内侧曲面与被支撑件的外圆轮廓形成面接触，相比点接触式支撑能大幅降低局部压应力，防止薄壁管件或轻质杆件表面被压伤。开口两侧的凸起边缘做了加厚处理，在频繁插拔杆件时可承受侧向挤压力，长期使用不易出现开口扩张变形。下部锥台并非单纯为了造型，锥面过渡能够将上部开口承受的横向载荷均匀分散到底部安装面，减少应力集中；底部的中心孔既可以作为安装定位孔，

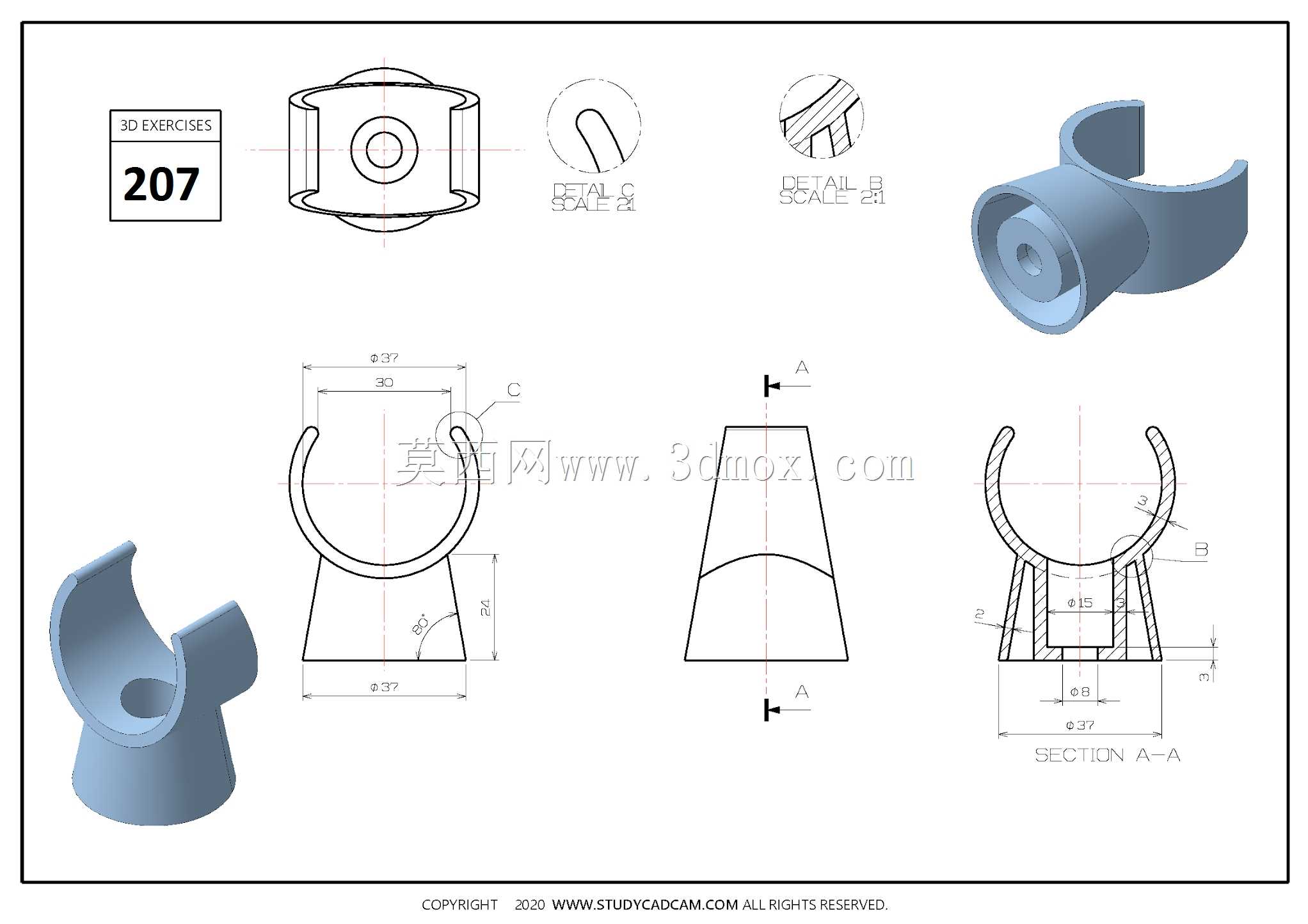

　　穿入螺栓完成整机固定，也可在部分场景中作为走线孔，让细导线从支撑座内部穿过，优化设备外部布线整洁度。工程图纸中给出的多向视图清晰标注了关键边界尺寸：上部开口直径决定了可容纳杆件的最大外径，底部直径直接对应安装面所需的占用空间，总高尺寸则影响被支撑件的最终架设高度。在做布局设计时，不能只关注开口直径是否匹配杆件，还要预留开口两侧的操作空间，若周边存在其他结构件，开口上方需留出杆件侧向装入的余量，底部安装面则要保证平面度，避免锥台底面悬空导致紧固后座体开裂。剖视结构揭示了内部壁厚的变化逻辑：开口根部与锥台衔接处壁厚最大，因为这里是弯矩传递的核心区域，而底部端面壁厚均匀，确保螺栓锁紧时压力分布平稳。细节处的圆角过渡并非可有可无，

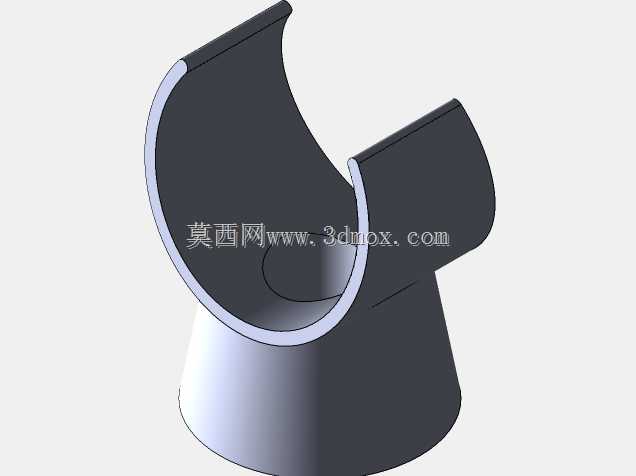

　　开口内侧的圆角能消除杆件装入时的刮擦风险，外轮廓圆角则降低应力集中系数，在受冲击载荷时延缓裂纹萌生。对于三维建模从业者而言，这类零件的建模重点在于曲面连续性与尺寸关联性：开口圆弧、锥台斜面与底部安装面必须保持正确的几何约束，剖面中的内部结构要与外部轮廓对应，不能出现壁厚突变或实体干涉。实际选型时，若用于承托通讯手持设备的外接天线杆，可通过底部孔位固定在工作台或设备壳体上，开口方向朝向操作侧，实现天线杆的快速取放；若用于轻型管线排布，多个支撑座沿管线走向间隔安装，即可将管线限制在预定高度，避免管线晃动与其他运动部件发生摩擦。
