通讯设备用异形铰接支座结构设计

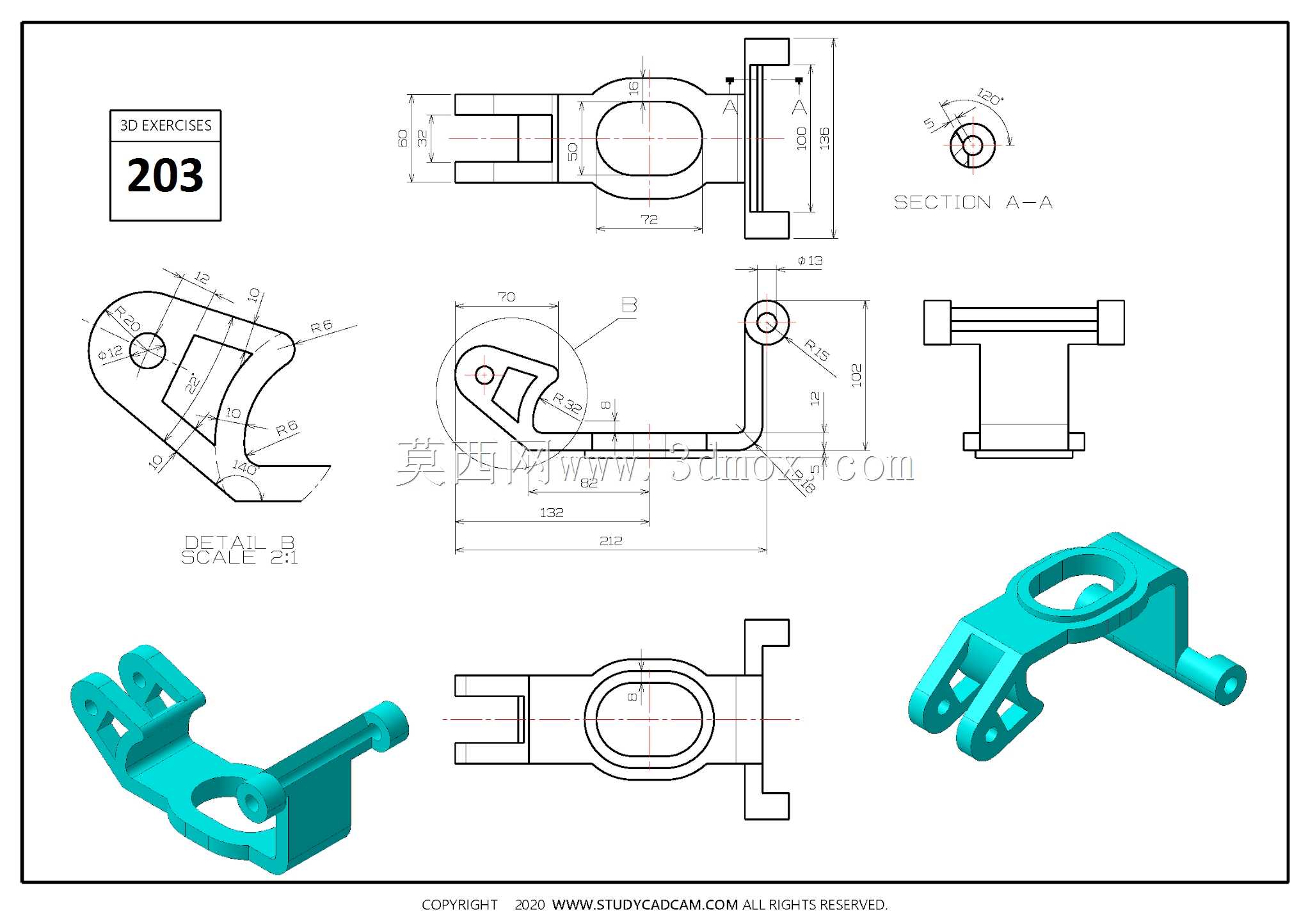

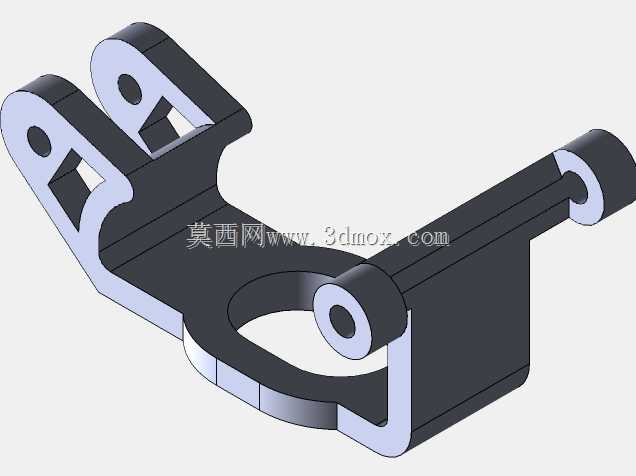

　　该铰接支座主要应用于小型通讯终端的内部连接场景，承担通讯模块与机身主体之间的铰接支撑、角度限位与载荷传递作用，在手持通讯设备的翻盖、旋转调节结构中可作为核心受力连接件使用，能够在频繁开合的工况下保持结构稳定性，避免连接部位出现松旷、断裂等失效问题。零件整体采用异形弯折式结构布局，一端设置双耳式铰接孔位，用于与通讯设备机身的固定轴位配合，孔位同轴度公差控制在0.02mm以内，保证铰接转动过程无卡滞；另一端设置带环形凸台的通孔结构，用于与通讯功能模块对接，环形凸台可承担轴向定位作用，限制模块装配后的轴向窜动。中间连接臂采用变截面过渡设计，在铰接端与对接端之间形成弯折角度，既能够避让设备内部的电路板、排线等元器件，

　　又可通过合理的截面分布提升零件整体抗扭、抗弯性能，在满足设备内部紧凑安装空间要求的同时，避免材料冗余增加零件重量。从安装边界来看，零件整体长度方向尺寸控制在72mm左右，宽度方向最大尺寸为38mm，双耳铰接端的孔间距为12mm，对接端环形凸台外径为20mm，所有外轮廓边角均设置R2-R5的过渡圆角，既减少应力集中风险，也避免装配过程中划伤设备内部排线与外壳。设计过程中优先采用对称式壁厚分布，主体壁厚统一为3mm，局部受力较大的铰接孔周边增厚至5mm，通过壁厚的渐变过渡避免注塑或机加工过程中出现缩痕、变形等问题。零件上设置的局部凸台与凹槽结构，一方面用于装配时的定位防错，保证零件与周边组件的装配位置唯一，

　　另一方面可与设备外壳的限位结构配合，实现开合角度的机械限位，无需额外增加限位零件即可控制通讯模块的调节范围。从受力特性来看，该支座在日常使用中主要承受反复弯折带来的交变载荷，因此结构设计时在弯折处设置了加强筋结构，加强筋厚度为1.5mm，与主体壁面采用圆弧过渡，可将铰接位置的集中应力分散至整个连接臂，大幅提升零件的疲劳寿命。对接端的环形端面设置0.5mm的浅凹槽，用于装配缓冲密封垫，既可以提升连接部位的防尘性能，也能缓冲设备跌落时产生的冲击载荷，保护内部精密通讯元件。整个零件的结构完全适配小型通讯设备的内部装配流程，所有孔位、凸台的位置精度均可满足常规自动化装配的公差要求，无需额外设计专用工装即可完成与机身、通讯模块的组装，同时异形的结构造型能够充分利用设备内部的不规则空间，在不增加设备整体外形尺寸的前提下，为通讯模块提供可靠的铰接支撑，兼顾结构强度、装配工艺性与空间利用率。
