环形带柄锁紧扳手结构设计

　　这款环形带柄锁紧扳手主要面向狭小空间内的圆螺母、螺纹环、带槽锁紧件拆装作业，在机电设备维护、管路装配、工装夹具调试、小型传动机构检修场景中使用频率较高。和普通开口扳手相比，它的环形工作端能完整包覆带卡槽的圆形紧固件，施力时不会从卡槽滑脱，对薄壁锁紧环的受力更均匀，能避免局部受力造成的卡槽变形、零件崩边问题。从结构上看，工作端内圈预留了与锁紧件外槽匹配的卡位结构，外圈做了等宽环体设计，环身厚度兼顾强度与操作空间，在环形端与手柄衔接的位置做了平滑过渡，没有尖锐应力集中棱边，长期反复施力也不容易在衔接处出现断裂。手柄并非与环体处于同一平面，而是带有固定弯折角度，这种弯折设计不是随意设定的：当紧固件周围存在法兰、壳体凸台等遮挡结构时，

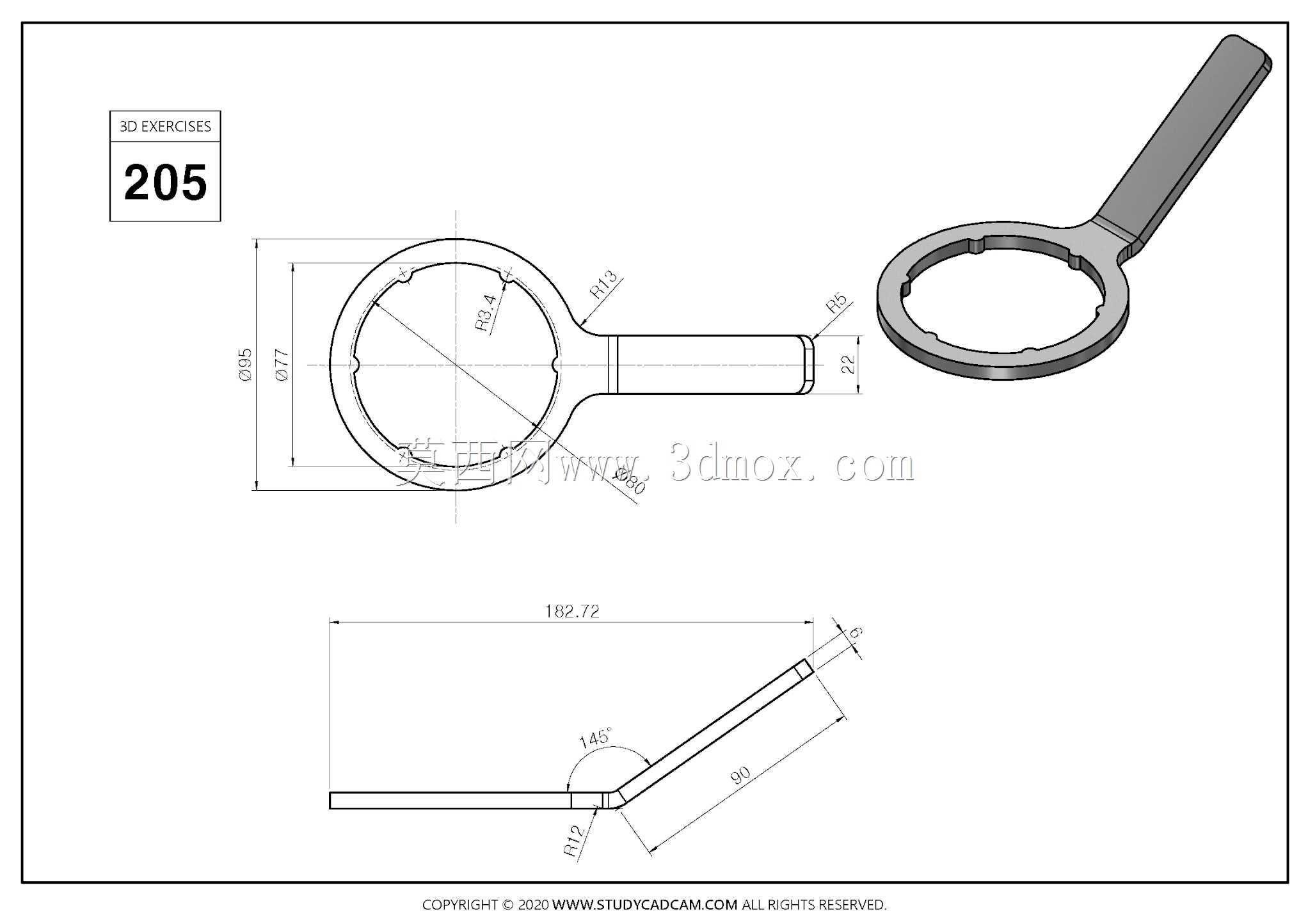

　　弯折手柄能让操作人员的手部避开干涉区域，不需要额外加装转接杆，在沉孔内、设备侧壁旁的锁紧件操作中优势明显。手柄末端做了小幅收窄，表面没有多余防滑纹路，依靠金属本体的粗糙度即可提供足够握持摩擦力，整体为一体式加工结构，没有拼接焊缝、活动销轴，不存在长期使用后销轴松旷、分体脱落的隐患。尺寸边界方面，环形工作端外径、内孔有效卡位直径、环体厚度都按对应规格锁紧件的操作间隙设定，能保证环体卡入后仍有少量转动余量，不会与周围孔壁发生剐蹭；手柄总长度经过力矩匹配，既不会因力臂过短导致拆装费力，也不会因力臂过长造成过载拧断锁紧件卡槽。手柄弯折角度与两段长度的比例，适配多数设备侧壁到紧固件的操作距离，握持端到环体中心的垂直偏移量，

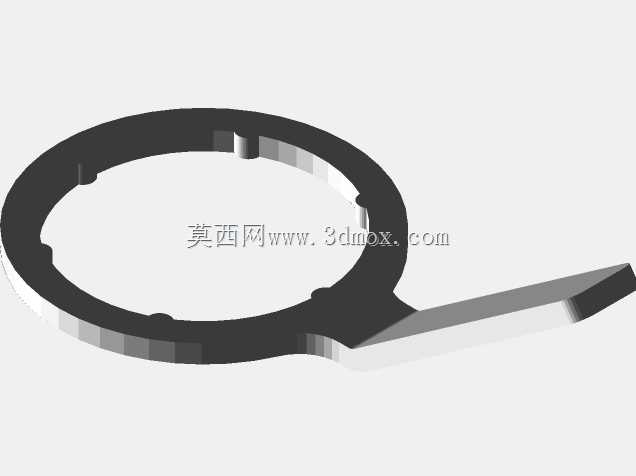

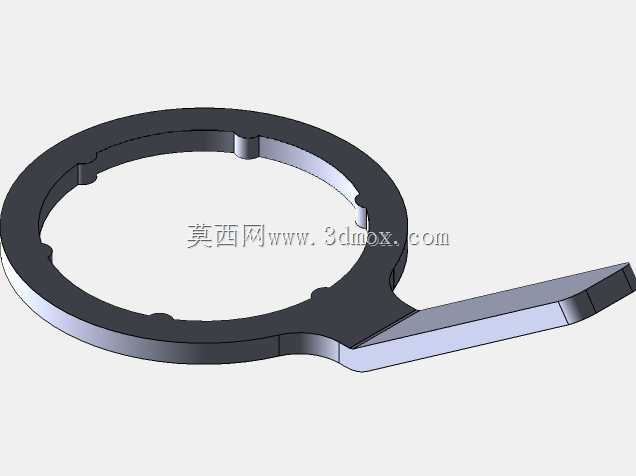

　　能让手部在操作时与安装面保持足够安全距离，避免挤压擦伤。建模过程中，环形端的卡位特征采用对称约束保证受力点均匀分布，弯折段通过圆弧过渡降低应力集中系数，所有棱边都做了微小倒角处理，既去除加工毛刺，也避免热处理和使用过程中出现应力开裂。这类一体式扳手没有活动部件，日常维护只需清洁表面油污，不需要额外润滑或更换易损件，在批量装配工位、野外设备抢修、车间日常维保中都能稳定使用。
