90度弯通双接口管线连接接头结构

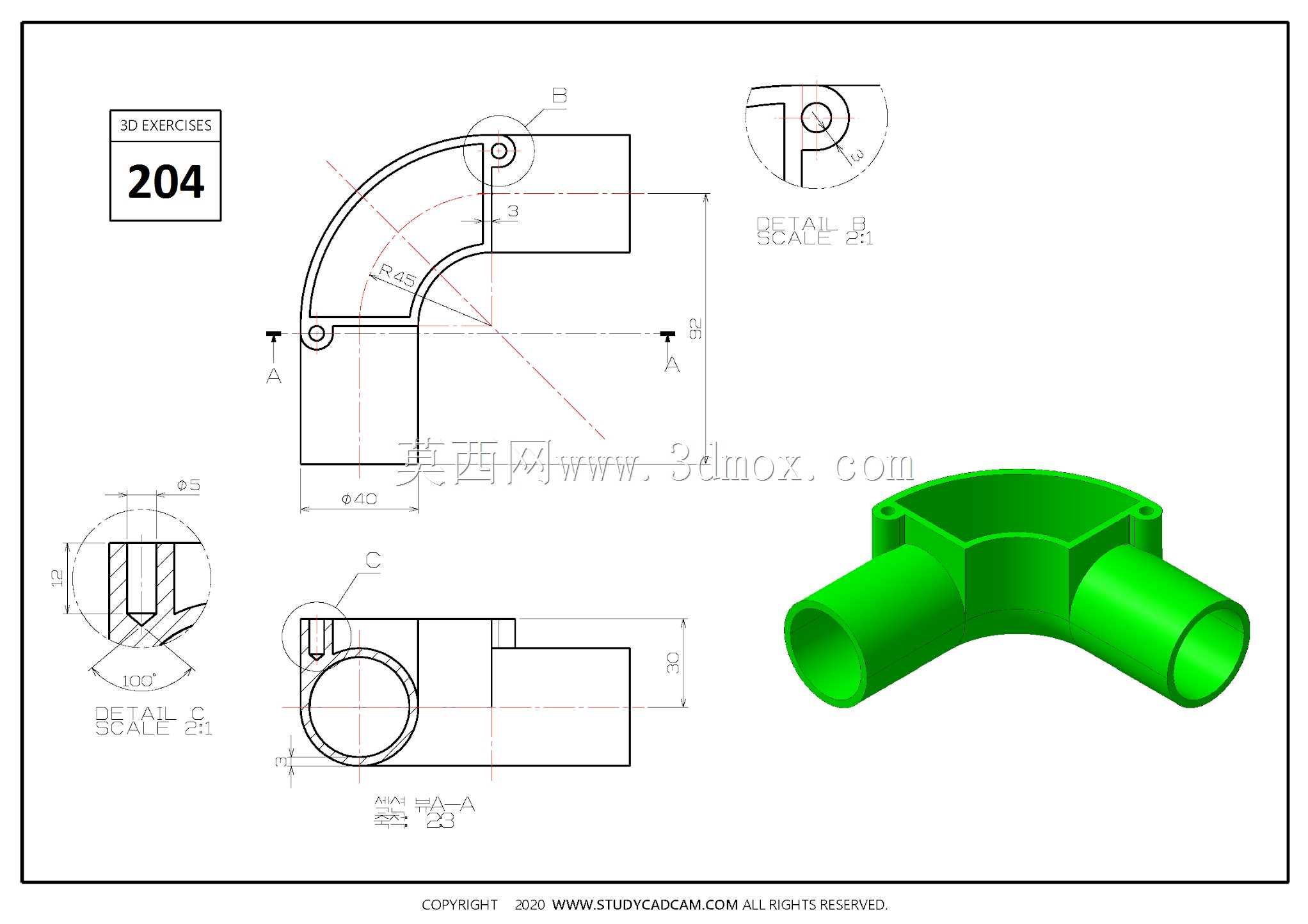

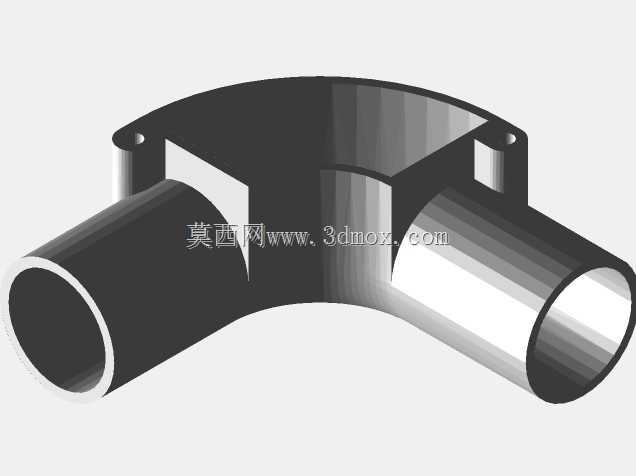

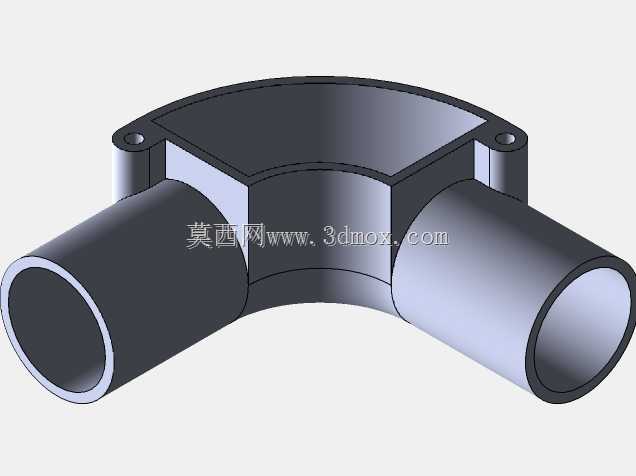

　　该弯通接头的核心作用是在管路布设场景中完成两段正交方向管线的平滑转向连通，常见于低压流体输送、线缆穿护排布、小型气动回路的转角位置，替代直角硬折的管路走向，降低管路弯折处的应力集中，同时减少流体在转角处的阻力突变，也能避免穿线时线缆外皮被尖锐折角划伤。从结构设计逻辑来看，主体采用90度圆弧弯腔作为流道或穿线通道，圆弧过渡段的曲率经过匹配，既不会因曲率过小造成通径收缩，也不会因曲率过大额外占用安装空间；两端延伸出等径直管段，作为与外部管路对接的插接基准，直管段的长度预留了足够的插接配合量，保证对接后不会出现松脱或密封失效的问题。弯腔外侧的凸起加强结构是设计中的关键细节，在不额外增加整体壁厚的前提下，提升了转角位置的结构刚性，

　　避免安装拧紧或受外力挤压时弯腔出现变形塌陷，同时该凸起也可作为安装对位的标识，帮助施工人员快速判断接头的朝向。外形与安装边界方面，接头整体轮廓沿90度转角对称分布，两端接口的中心距与弯腔曲率直接相关，安装时需在两个正交方向分别预留出直管段插接长度加上操作空间的余量，转角外侧的圆弧轮廓不会与周边安装基面发生干涉，可直接贴附在墙角或设备安装板的转角位置布设。建模过程中优先保证内腔曲面的连续性，两端直管与弯腔的衔接处做顺滑过渡处理，不存在台阶或突变棱边；外轮廓的加强凸起与主体采用一体化结构，符合常规注塑成型的工艺要求，拔模角度与壁厚均匀性都经过匹配，避免生产过程中出现缩痕或填充不足的问题。这类接头在实际选型时，核心匹配参数为两端接口的通径尺寸，需与对接管路的内径或外径公差相匹配，若用于流体回路还要结合工作压力确认壁厚强度，若用于穿线场景则要保证弯腔内部光滑无毛刺，降低线缆穿行时的摩擦阻力。
