多孔铰接式机械连接支座结构设计

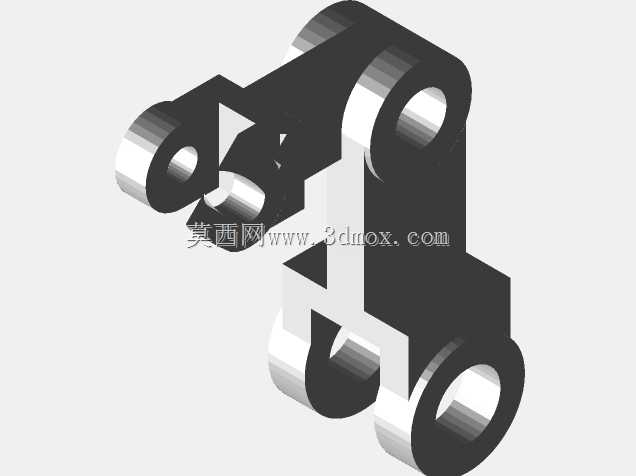

　　该铰接支座属于通用机械传动系统中的支撑铰接类零件，在各类需要多轴铰接、连杆联动的设备中承担核心连接作用，常见于轻工自动化生产线的连杆摆臂机构、小型输送设备的张紧摆臂、工装夹具的翻转支撑结构以及各类专用设备的联动铰接部位，能够同时为多组不同方向的销轴提供安装定位基准，实现多个运动构件之间的力传递与角度摆动。零件整体采用立式错落布局，四个带同轴通孔的铰接筒沿主体立板上下、左右错位分布，这种布局能够在有限的安装空间内同时对接四组不同走向的连杆或摆臂，避免相邻铰接部件在摆动过程中发生运动干涉，各铰接孔的轴线保持平行，适配同平面内的多连杆联动机构，无需额外调整安装角度即可保证各铰接轴的平行度要求。主体立板在各铰接筒的衔接位置做了加厚过渡处理，

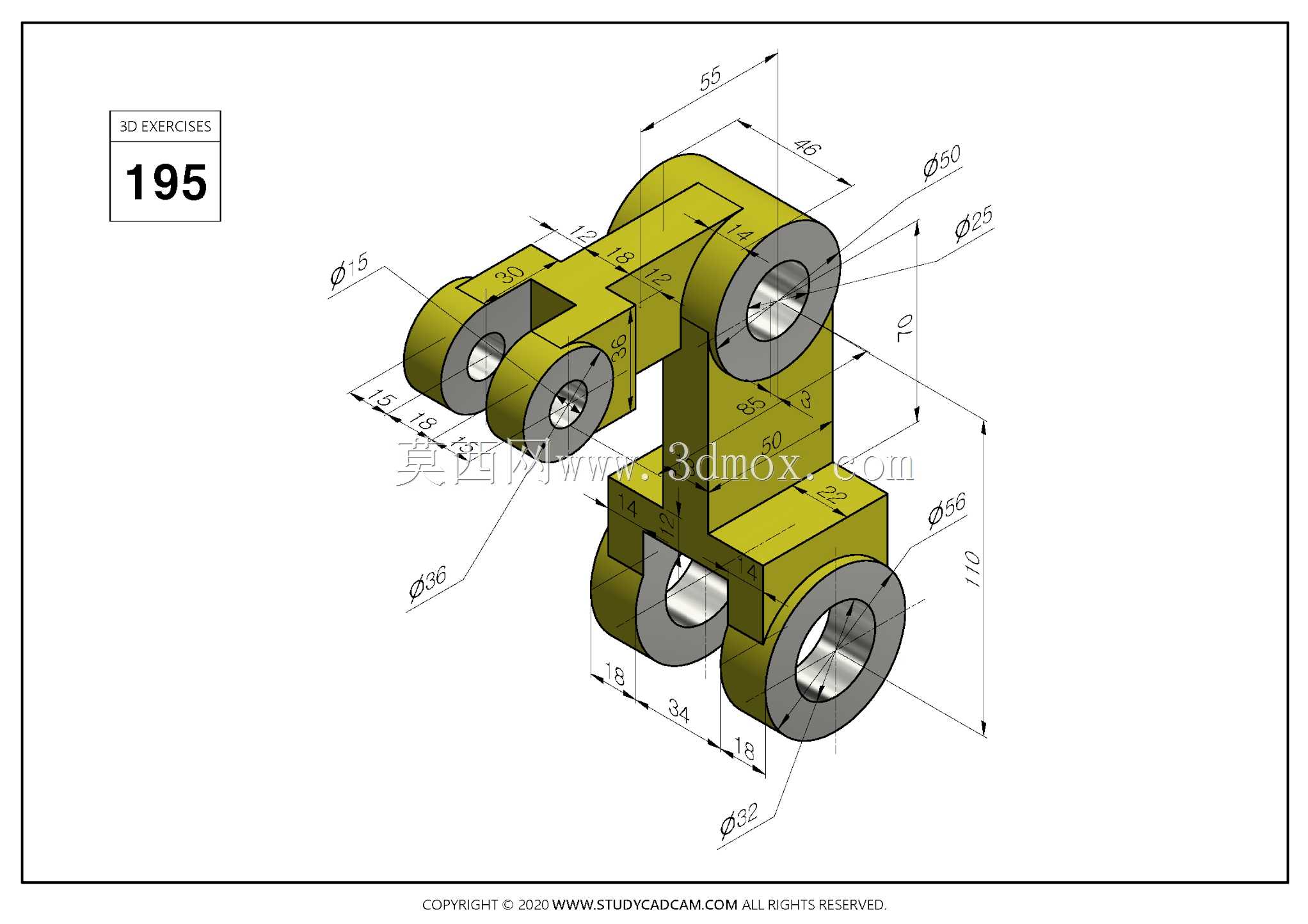

　　能够将铰接部位承受的径向载荷均匀分散到整个支撑立板上，避免局部应力集中导致的筒壁开裂或变形，立板底部预留的平直安装面可直接贴合设备基座或安装板，通过侧边的安装孔完成紧固件锁附，安装后整体支撑刚性充足，可承受连杆往复摆动带来的交变冲击载荷。从尺寸边界来看，零件整体最大高度为110，横向最大延伸尺寸为55，各铰接筒的外径分别为φ60、φ56、φ36、φ25，对应内孔直径分别为φ32、φ25、φ15、φ12，不同孔径的铰接位可匹配不同直径的销轴与连杆，适配不同载荷等级的传动需求，底部安装位的横向定位尺寸分别为18、34、18，安装孔位的间距符合通用工装安装的常用规格，可直接适配标准型材或预制安装板的孔位，无需额外进行安装面的二次加工。

　　建模过程中优先保证各铰接孔的同轴度与平行度公差，所有孔位均采用同轴心约束完成定位，筒壁与立板的衔接处全部做圆角过渡，既消除了加工过程中的应力集中隐患，也避免了热处理或长期承载过程中出现的应力开裂问题，零件的所有外轮廓均采用规则几何特征构建，无复杂异形曲面，可直接采用常规铣削、钻削工艺完成加工，也可通过铸造完成毛坯制作后再进行孔位精加工，加工工艺性良好。在实际选型应用中，可根据连杆的传动载荷大小对应选择不同孔径的铰接位，大直径孔位用于传递主载荷的主摆臂连接，小直径孔位用于辅助定位连杆或复位弹簧的安装，错落的筒位设计也为销轴的安装与卡簧的装配预留了足够的操作空间，后期维护时可单独对磨损的铰接孔进行衬套加装，无需整体更换支座，有效降低设备的维护成本。
