带安装底座的半开式轴支撑固定座

　　该支撑固定座属于通用机械传动系统中的基础承载零件，主要用于各类输送设备、小型工装夹具、轻工机械以及自动化生产线的旋转轴系定位场景，核心作用是为转轴提供稳定的径向支撑，同时通过底部的安装结构将轴系载荷传递至设备机架，避免轴运转过程中出现径向窜动、挠度超差或振动偏移问题。从实际使用工况来看，这类支座常适配中小直径的光轴、传动轴或铰接销轴，可在低速、中等载荷的连续运转环境下长期工作，也可作为手动调节机构、翻转机构的铰接支点使用，在设备检修时也能快速拆卸上部结构完成轴件更换，维护便捷性优于一体式封闭轴承座。

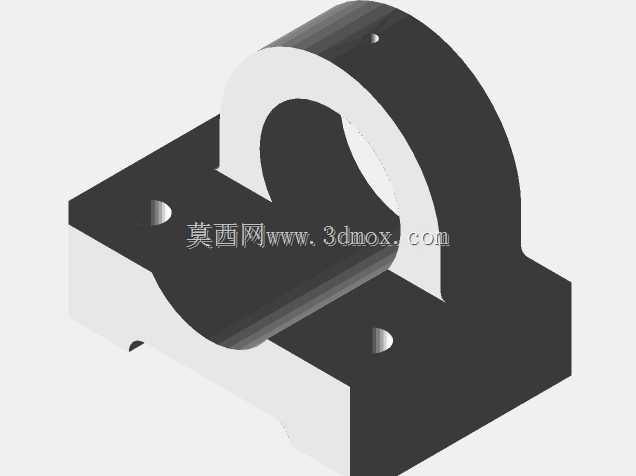

　　零件整体采用分体组合式结构思路，下部为矩形安装底板，上部为半圆弧支撑拱体，底板两侧对称开设沉头安装孔，可直接通过内六角螺栓将整个支座固定在设备安装面或型材机架上，安装孔的位置公差经过合理约束，能保证装配后支座中心与设备预设轴系中心重合，避免出现别劲、卡滞问题。上部拱体为半开式C型结构，圆弧内孔与轴径或配套轴套形成配合，拱体顶部预留小型定位孔，可加装紧定螺钉对内部轴套或转轴进行周向限位，防止轴运转时跟随转动；拱体与底板衔接处做了加厚过渡处理，能有效分散轴系传递的径向载荷，避免应力集中在衔接拐角处导致零件断裂。

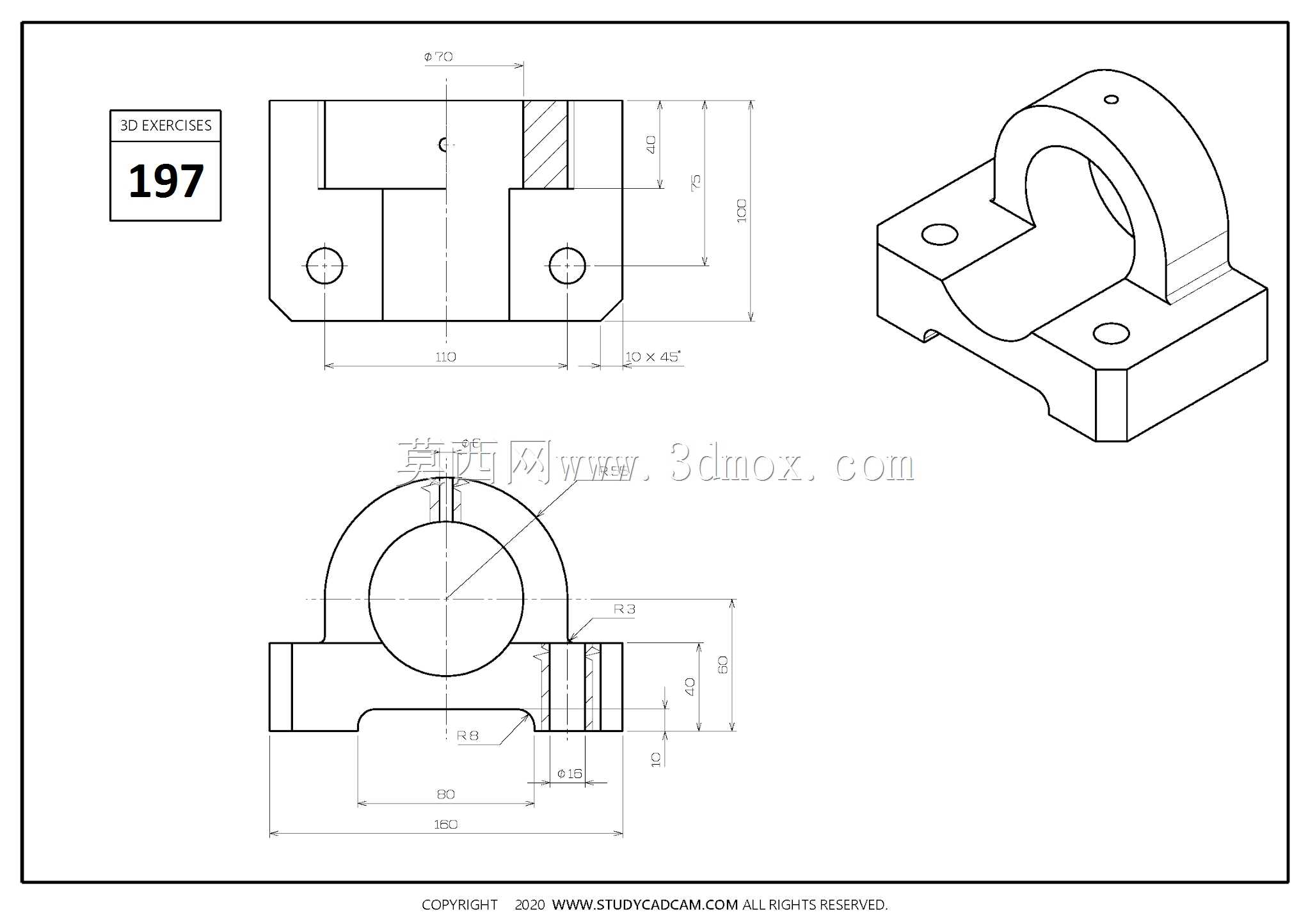

　　从安装边界尺寸来看，底板总长度、宽度以及安装孔的中心距均按照常规通用安装规格设计，可适配多数标准型材的安装孔位，无需额外定制转接板；零件总高度控制在合理范围内，不会过度占用设备上部的操作空间，底板厚度足以承受常规传动载荷，不会在长期受力后出现变形。图纸中对各配合面、安装孔的尺寸标注完整，圆弧内孔的直径公差、底板安装面的平面度要求都有明确约束，建模时可直接参照标注完成特征绘制，各倒角、退刀槽等工艺细节也均有体现，既满足铣削、钻削的常规加工工艺要求，也能保证零件装配后的配合精度。

　　在结构设计层面，该支座没有多余的冗余特征，整体造型简洁但受力路径清晰，载荷从上部圆弧面传递至两侧支撑壁，再均匀扩散到底板整个安装面，最后通过螺栓传递至机架，力学传递路径合理。半开式的设计相比封闭式支座，在安装长轴时无需从轴端穿入，可直接从轴的径向完成装配，尤其适合轴两端已经安装其他零件、无法进行轴向套装的工况，大幅降低了现场装配和后期维护的操作难度。
