带斜向定位挡边的异形支撑基座结构

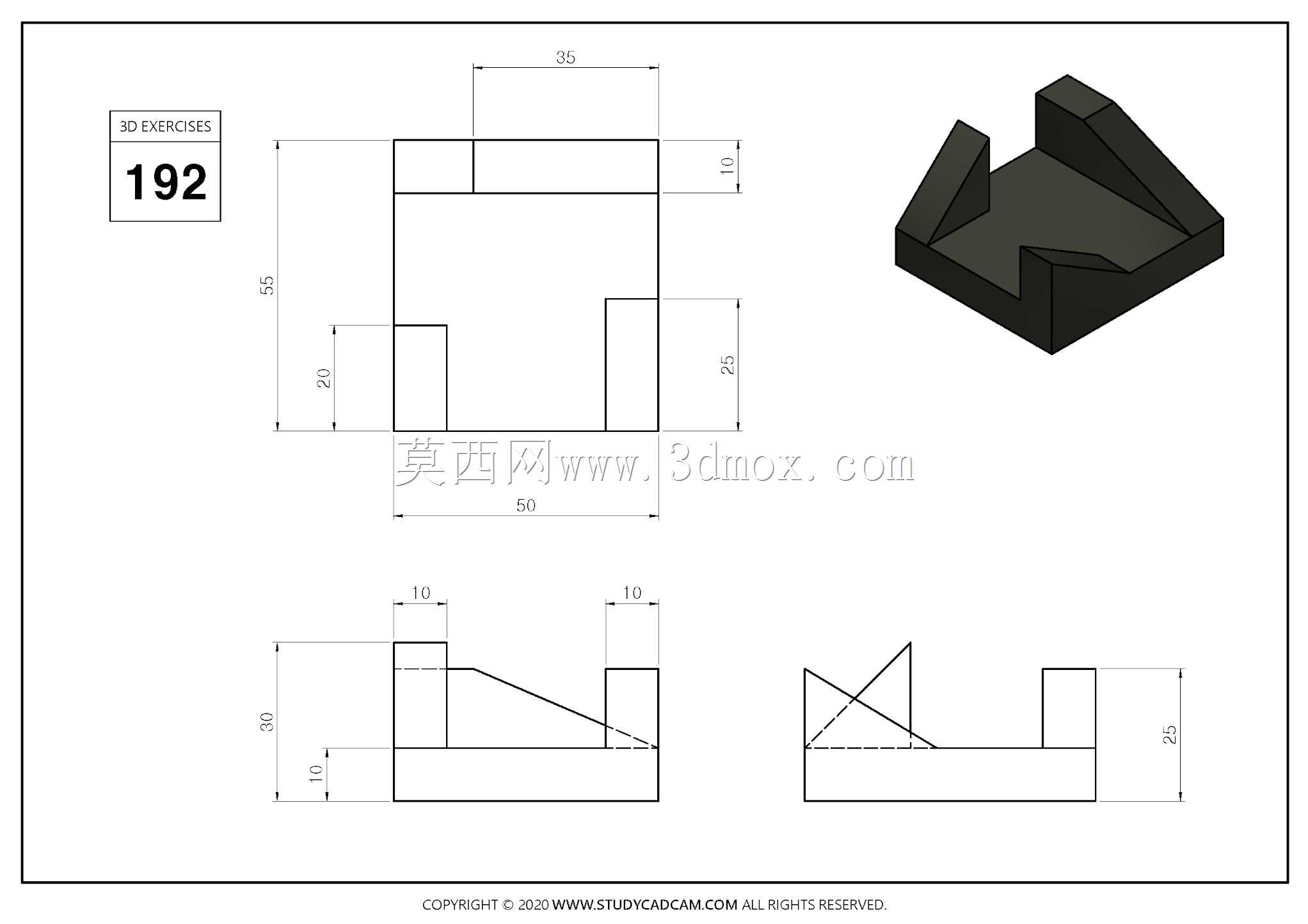

　　该支撑基座属于小型工装定位类五金构件，整体以50mm×35mm的矩形实体为底座主体，底座厚度统一为10mm，整体总高度控制在35mm，所有外轮廓边界均为直角过渡，无多余曲面造型，适配常规平面安装场景。底座上方左右两侧各设置一处竖直挡边，左侧挡边高度20mm、宽度10mm，右侧挡边高度25mm、宽度10mm，两处挡边分别位于底座长度方向的两端，形成中部宽度30mm的开放容纳空间，可对嵌入的块状工件实现左右方向的初步限位。构件后侧设置一块斜向加强支撑板，板体同时连接底座上表面与后侧竖直挡边的内侧，斜板的两个侧边分别贴合两处竖直结构的内壁，既消除了后侧挡边与底座衔接处的应力集中风险，也可对放入中部空间的工件形成后侧抵靠，

　　避免工件受水平作用力时向后窜动。从实际使用场景来看，这类构件常嵌入在小型装配工装的台面板预留槽内，作为流水线工位上的工件预定位座使用，比如小型电子壳体、冲压小零件的人工装配工位，可将待加工工件直接卡入中部的U型空间，左右挡边限制工件的横向位移，斜板既承担后侧定位面的作用，也可作为操作人员取放工件时的导向面，斜向结构不会像直角挡边那样在取件时形成剐蹭，工件顺着斜面即可快速滑入定位位置，无需反复对齐。设计阶段优先保证了安装基准的统一性，底座下表面为完整连续的精加工平面，无凸起或沉孔结构，可直接通过粘接、侧边压块或者底部磁吸的方式固定在工装板上，不会因为底座存在开孔而削弱整体结构强度。两处竖直挡边的高度差并非随意设置，

　　较低的左侧挡边对应操作人员取放工件的一侧，可减少手部进出的遮挡，较高的右侧挡边则对应工件的定位基准侧，更高的贴合面能保证工件定位时的垂直度，避免小面积贴合导致的工件歪斜。斜向支撑板的厚度与两侧挡边保持一致，均为10mm，整体采用等壁厚设计，在铣削加工时可使用同一把刀具完成所有侧壁的精加工，减少换刀次数，同时等壁厚结构也让构件在受力时变形量更均匀，不会出现局部壁厚过薄导致的受力断裂。构件所有棱边均保留0.5mm的自然工艺倒角，无尖锐毛刺，在工位频繁取放工件的场景下，不会划伤工件表面或操作人员手部。中部容纳空间的尺寸可适配宽度30mm以内、高度不超过20mm的各类块状零件，无需额外调整即可兼容同系列不同厚度的工件，具备一定的通用适配能力。
