L型带V型槽立式定位支撑支座

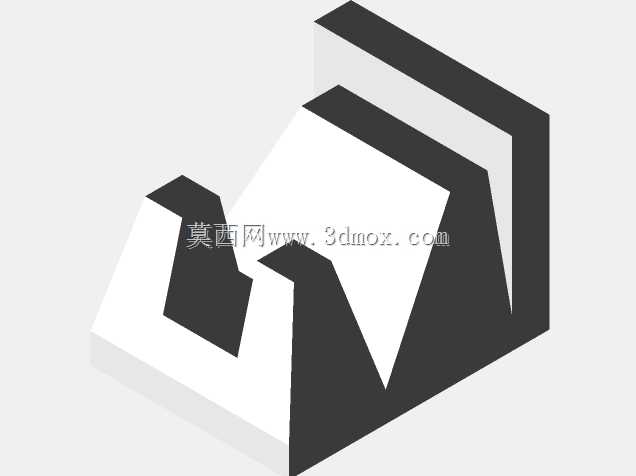

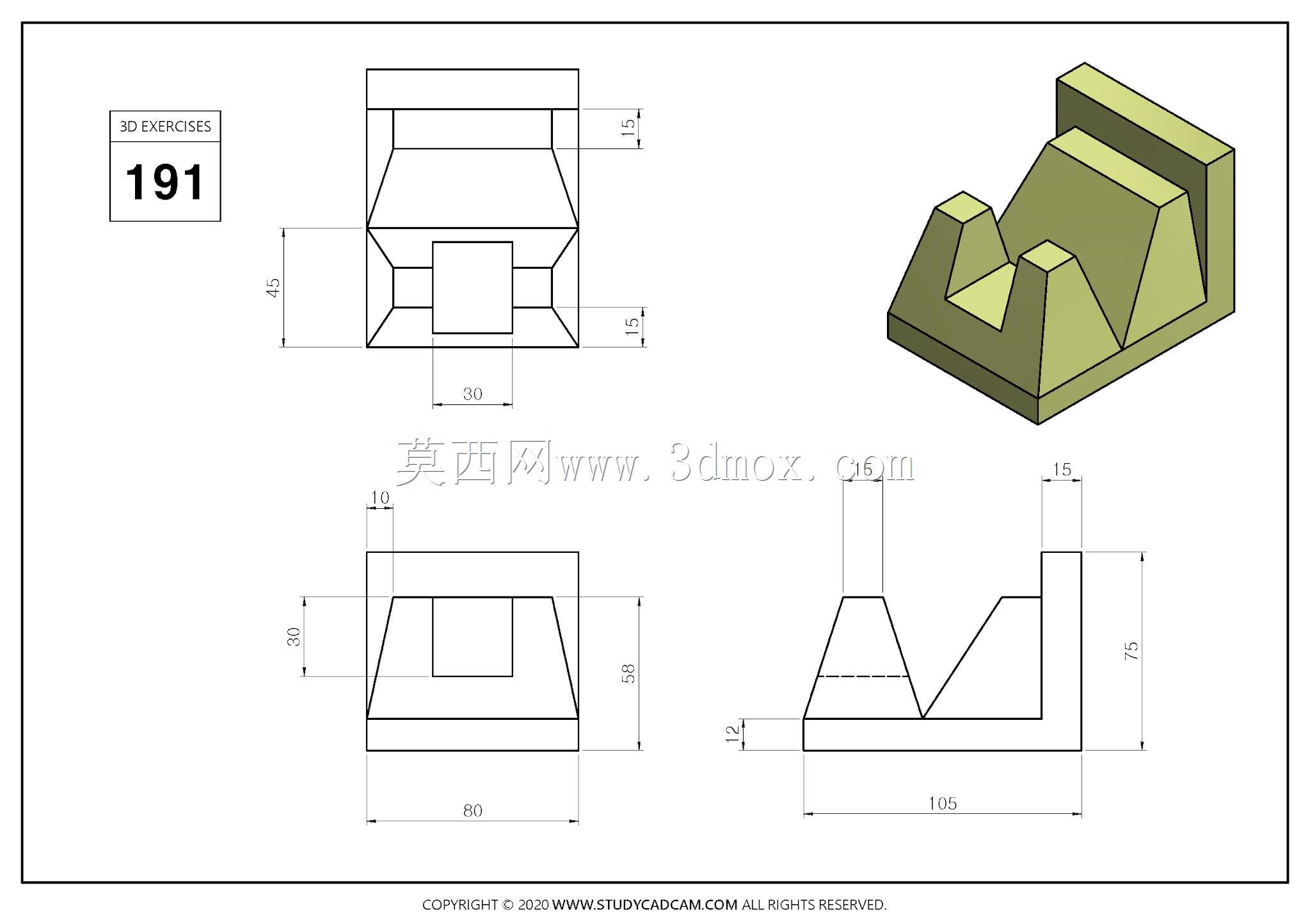

　　该支撑支座采用L型立式背靠结构，整体由底部水平安装基板与后侧垂直立板一体构成，依靠立板提供侧向定位基准，底部基板承担竖向载荷，二者形成的直角安装面可直接贴合设备台面与侧壁，无需额外拼接校准，在工装夹具、小型工件工位中可直接作为固定定位座使用。从尺寸边界来看，支座底部基板总长105、总宽80，基板厚度12，后侧立板总高75、厚度15，整体占用安装空间紧凑，基板上可按需开设安装孔完成锁附固定，安装边界清晰，不会与周边相邻工位产生干涉。支座上部的承载区域做了对称式斜向导流结构，两侧斜面从立板向前侧收拢，中间预留方形避让槽，该结构既可以对放置在支座上的工件起到居中导向作用，也能避让工件底部的凸起特征，避免装配干涉；

　　前侧两个凸起的定位块之间形成V型限位槽，可对轴类、盘类小型回转零件实现径向定心，限制工件的水平窜动，后侧立板则可抵住工件端面完成轴向定位，一次放置即可实现两个方向的限位，无需反复调整位置。这类支座常应用在小型零件检测工位、轻型装配工装、3D打印工件定位治具中，也可作为自动化料道的末端止挡座使用，承接输送过来的工件并完成姿态校正。设计过程中优先保证了基准面的平面度要求，底部安装面与后侧立板的垂直面互为垂直基准，上部V型槽的对称中心与立板基准面重合，减少了装配时的累计误差；所有转角处均做了工艺倒角，既避免应力集中，也能在建模过程中减少碎面生成，方便后续出工程图与数控加工编程。支座的壁厚分布均匀，没有出现局部壁厚突变的情况，

　　无论是采用机加工方式直接切削成型，还是通过3D打印快速制作样件，都能保证成型后的结构强度，不会因壁厚不均产生变形。上部的斜面结构同时兼顾了排屑需求，在机加工工位使用时，切屑与切削液可顺着斜面滑落，不会堆积在定位槽内影响定位精度，日常清理也十分方便。
