异形多面体组合块体零件结构造型

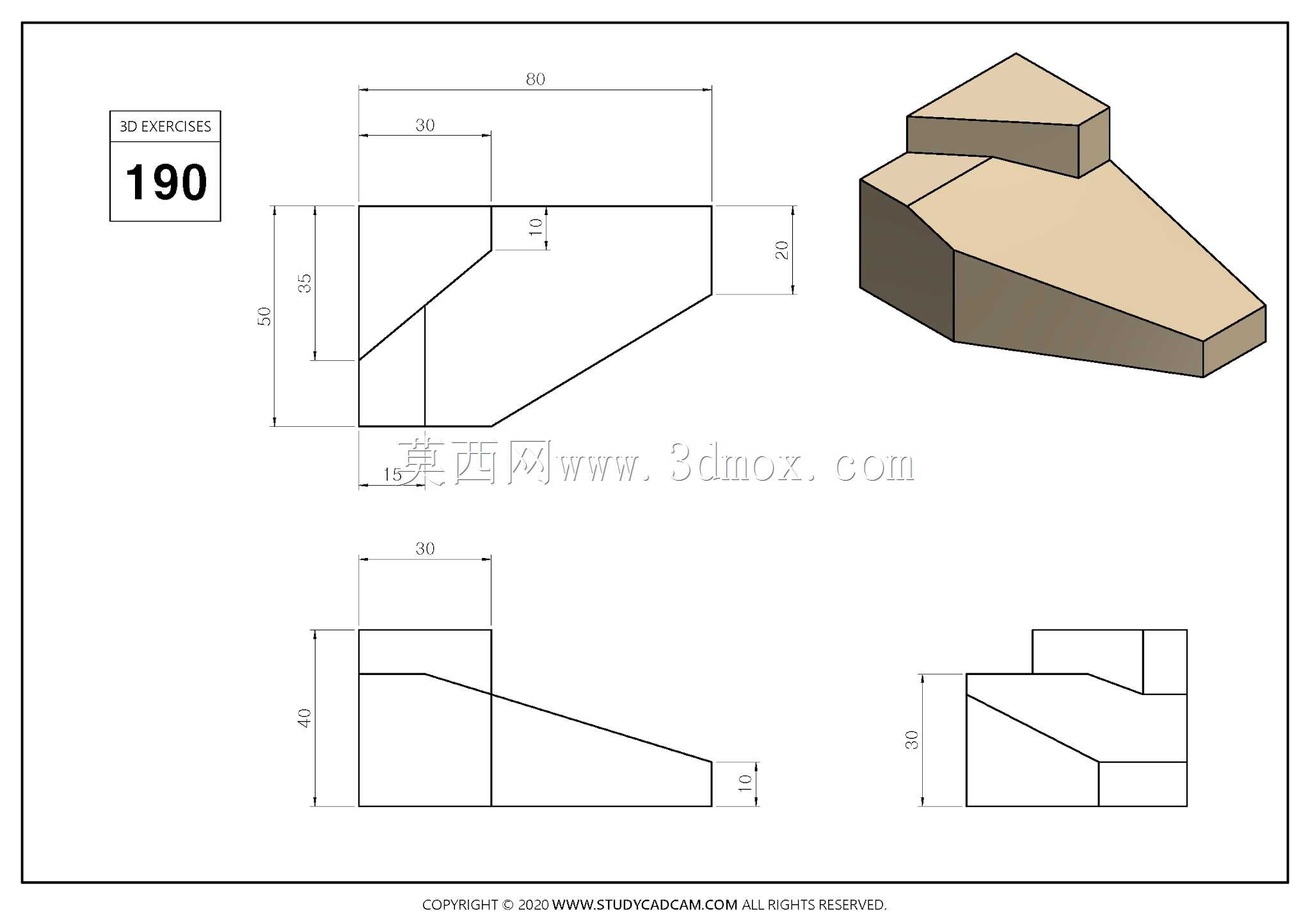

　　该异形组合块体零件的结构设计，完全围绕紧凑空间内的多面贴合安装需求展开，整体由下部斜向延伸的主块体与上部叠装的小凸台两部分构成，所有棱边均做规整直角处理，无多余曲面特征，适配常规铣削加工的走刀路径，可直接通过方料分序铣削完成全部外形加工，无需特殊工装夹具。从实际安装边界来看，零件总长80mm，总高40mm，总宽30mm，下部主块体右端高度为20mm，底部预留15mm长的平直安装段，可直接贴合设备基板完成定位；上部凸台沿长度方向距左端面30mm，凸台自身高度10mm，凸台左侧的斜切面从主块体左端面顶部35mm高度位置延伸至凸台左下角，形成连续的斜向定位面，可与相邻构件的斜面完全贴合，消除装配间隙。

　　这类块体构件常应用于通讯设备内部的支撑定位工位，也可作为小型自动化设备的行程挡块、工装定位衬座使用，不同朝向的平面可分别承担安装贴合、行程限位、传感器搭载面的功能，无需在零件上额外加工凸台或凹槽来实现多方向定位。设计过程中优先保证各相邻面的垂直度与平行度要求，底部安装面与上部凸台顶面平行度可控制在0.02mm以内，左侧斜切面与底面的夹角通过尺寸链直接约束，避免装配后出现定位偏移；零件右端的斜向收窄结构，可避开设备内部的走线空间与相邻运动构件的运动行程，在有限的安装空间内最大化自身的结构强度，同时不会与周边零件发生运动干涉。从三维建模的实现逻辑来看，可先绘制下部主块体的截面轮廓，通过拉伸生成基础实体，再在上部对应位置叠加凸台实体，

　　最后通过合并特征完成整体造型，所有尺寸均直接标注在工程视图中，建模时无需额外推算关联尺寸，可直接参照视图标注完成草图约束，有效降低建模过程中的出错概率。零件整体壁厚均匀，不存在薄壁或应力集中的尖锐转角，即便采用普通碳钢或铝合金材料加工，也能满足常规工位的支撑强度要求，长期承受往复限位载荷时不会出现变形或断裂问题。
