带凹槽异形块状机械定位支撑构件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652104
  • 带凹槽异形块状机械定位支撑构件
  • 带凹槽异形块状机械定位支撑构件

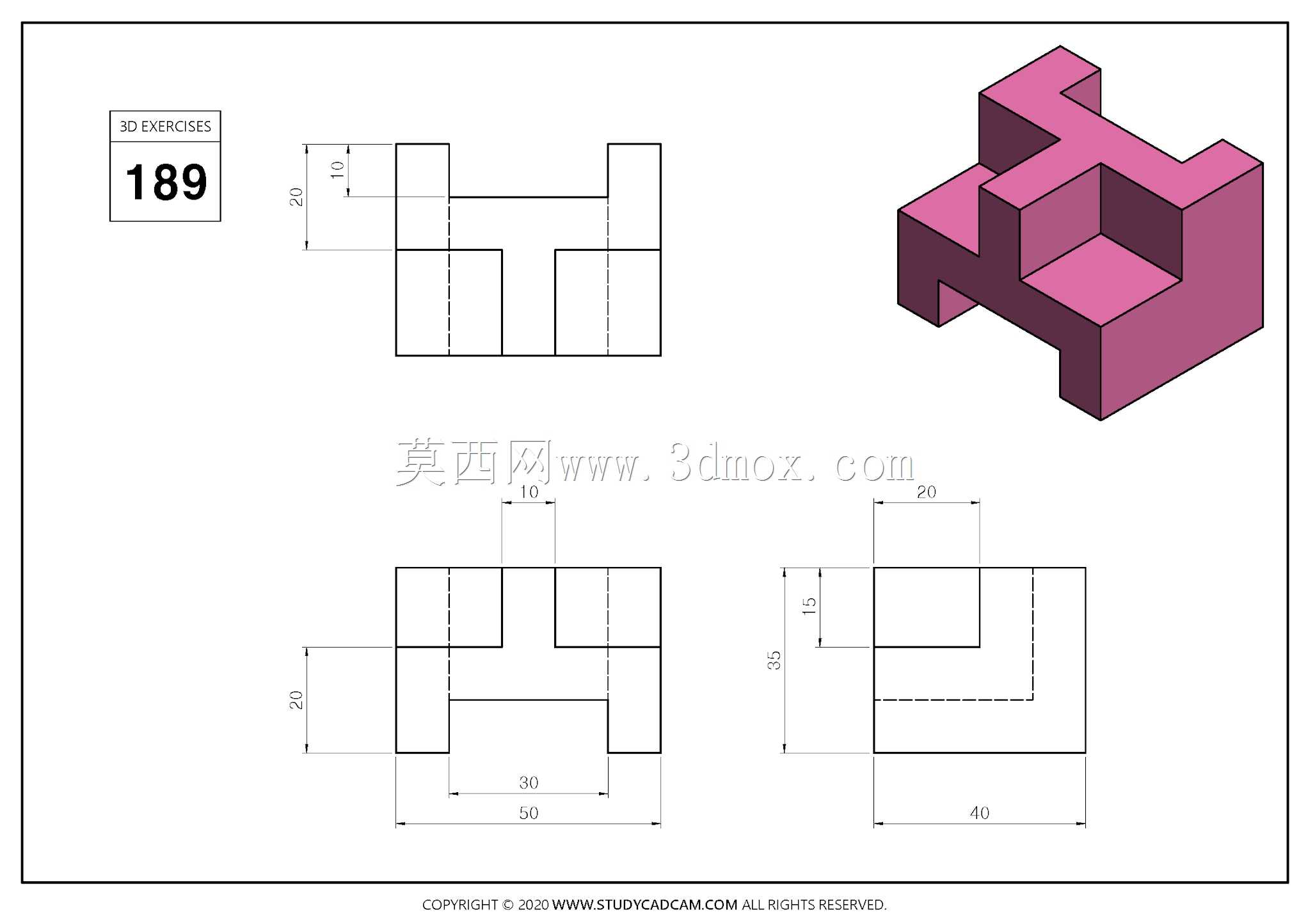

  该块状支撑构件采用非对称异形结构,整体以实心块体为基础,在不同方向设置凸台与内凹缺口,可在工装夹具、检测治具或小型设备机架中承担定位、承托和间隔作用。构件的三个正交方向均给出明确边界尺寸,总长方向为50,总宽方向为40,总高方向为35,这些外轮廓尺寸决定了它在装配空间中的占位边界,设计时可直接用于校核相邻零件间隙、安装板开孔范围以及机械手取放路径。从结构功能看,顶部凸起并非单纯造型,而是形成局部高位支撑面,可与被支撑件的底面或侧向定位边贴合;中部贯通式凹槽则用于避让螺钉头、定位销或相邻肋板,避免装配时发生硬干涉。前侧和侧部的缺口将完整块体分割成多个受力区域,使零件在有限空间内同时具备竖向承载和侧向限位能力。尺寸链上,

  顶部凸台宽度为20,槽口宽度为10,底部支撑区域长度为30,侧面台阶高度为15,上部局部高度为10。这些数值不是孤立标注,而是共同约束凸台位置、凹槽深度和支撑面高度。建模时应先建立50×40×35的基础实体,再按三视图关系切除多余材料,优先保证各支撑面共面、凹槽侧壁与底面垂直,以及相邻凸台之间的位置度。对于需要实际加工的场景,可优先选择长方体坯料,通过铣削完成各平面、台阶和槽口,尖角处可根据装配要求保留清角或增加微小工艺圆角。该构件适合用于工位间距调整、型材框架内的限位块、自动化线体旁的挡停支撑,以及教学练习中的三视图识读与实体建模训练。其结构不依赖复杂曲面,加工与建模重点在于投影关系、尺寸对应和装配边界控制。
