叉耳式铰接连接支座结构设计

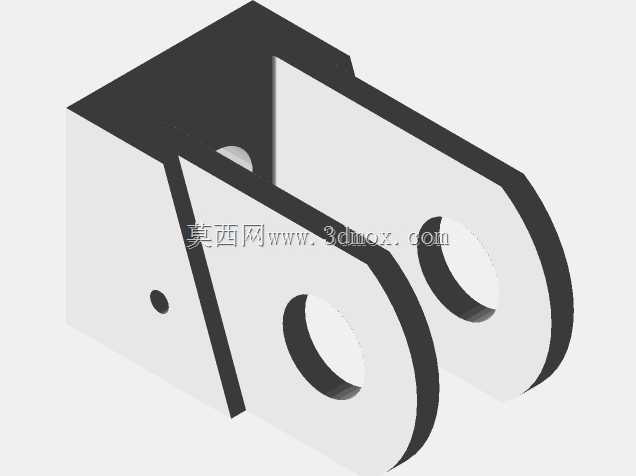

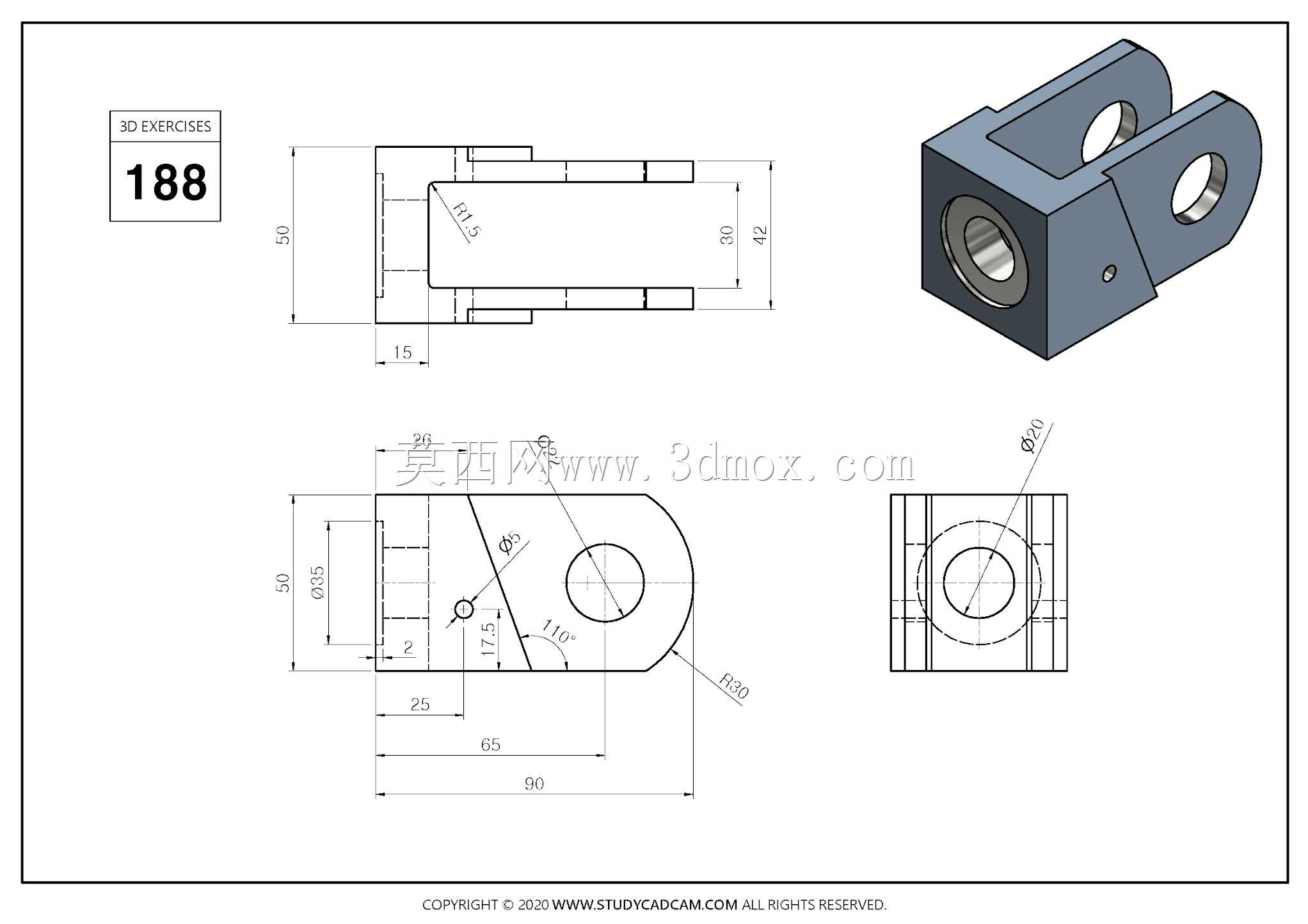

　　该铰接支座属于通用机械传动与支撑系统中的典型连接件，整体采用方块基体加单侧叉耳的复合结构，主要用于实现两个构件之间的铰接传动，将直线驱动力转化为摆角输出，常见于轻载连杆机构、气动执行元件末端、工装夹具摆臂、自动化输送线挡停机构以及小型设备的开合联动部位。零件左端为带内孔的方块安装基体，内孔可穿入导向轴或支撑芯轴，为支座提供沿轴向的定位基准，方块的平直端面可直接贴合设备安装板，依靠端面接触承受压紧力与剪切载荷，避免铰接工作时支座发生偏转。右侧伸出的叉耳板开有同轴通孔，用于装入铰接销，与外部连杆、摆杆或鱼眼接头形成转动副，耳板端部做R30圆弧过渡，既消除了尖角应力集中，也为摆杆摆动预留出足够的运动空间，

　　防止相邻构件在摆角范围内发生运动干涉。从尺寸边界来看，零件总长度为90mm，方块段轴向长度65mm，方块外形宽度50mm、总高度42mm，其中基体下部高度30mm；叉耳部位铰接孔中心距左端面25mm，孔中心距底面高度17.5mm，铰接孔直径为φ20，耳板外侧圆弧R30，两铰接孔同轴度直接决定铰接销的装配顺畅度与转动寿命，建模时需保证两侧孔的轴线重合。基体左端内孔为阶梯孔结构，端部设置15mm长的定位止口，可与配套轴套或轴承外圈形成轴向定位，内孔与外方块的同轴度、端面与孔轴线的垂直度都是关键形位公差，若偏差过大，会导致支座装入后出现卡滞、铰接销偏磨等问题。结构设计上，方块基体提供了充足的安装刚性，可抵消铰接点传递的径向载荷与倾覆力矩，

　　单侧叉耳的布局减少了零件整体宽度，适合安装空间紧凑、仅需单侧铰接的工况；110°的耳板夹角设计，让摆杆在常用摆角范围内拥有充足的活动余量，同时不会因开口过大削弱耳板的结构强度。建模过程中，先通过拉伸生成方块基体与叉耳的基本轮廓，再对耳板端部执行圆角命令完成圆弧成型，随后分别绘制两端孔的草图并执行切除拉伸，阶梯内孔需按照不同直径分段切除，保证止口深度与孔径尺寸准确；最后处理各锐边倒角，去除加工毛刺的同时避免装配时划伤操作人员。这类支座在实际选型时，需重点核对铰接孔中心高、安装基体的长宽尺寸以及内孔直径，确保其与配套轴、销的规格匹配，同时根据工作载荷校核耳板厚度与孔壁强度，防止长期受载后孔位变形或耳板断裂。
