带U型槽的L型铰接支座零件结构

　　该零件属于小型铰接支撑类构件，常见于轻载工装夹具、自动化输送线的侧装定位机构、手动治具的翻转连接端，也可作为小型检测设备中摆臂的回转基座。其核心功能是为销轴类回转件提供同轴支撑，同时利用侧面的U型开口槽完成快速卡装或位置调节，减少装配时的穿轴工序，在需要频繁拆装摆杆、压头、定位挡块的工位上实用性较强。

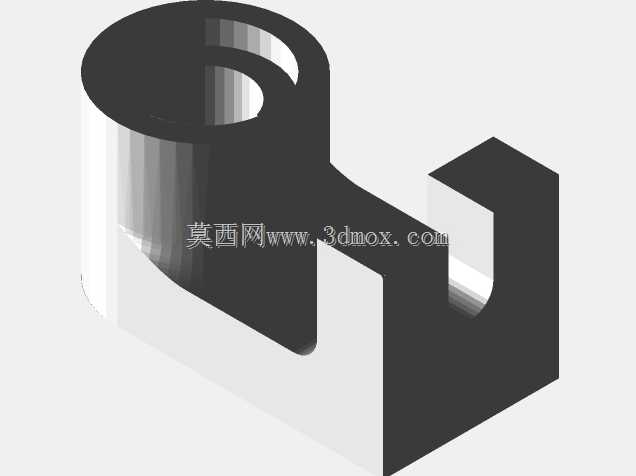

　　从结构功能上看，上部的空心圆柱段是主要承载区，内孔用于与销轴、衬套或小直径导柱配合，外圆则保留足够壁厚以承受径向载荷；下部L型实体部分将圆柱筒体与右侧立板连为一体，立板上的U型槽开口朝上，槽底加工成半圆过渡，可直接卡入对应直径的杆件，或通过槽内穿装螺栓实现与相邻板件的挂接固定。筒体与立板之间采用R10圆弧过渡，既消除了尖角应力集中，也改善了铸造或铣削加工时的刀具受力。

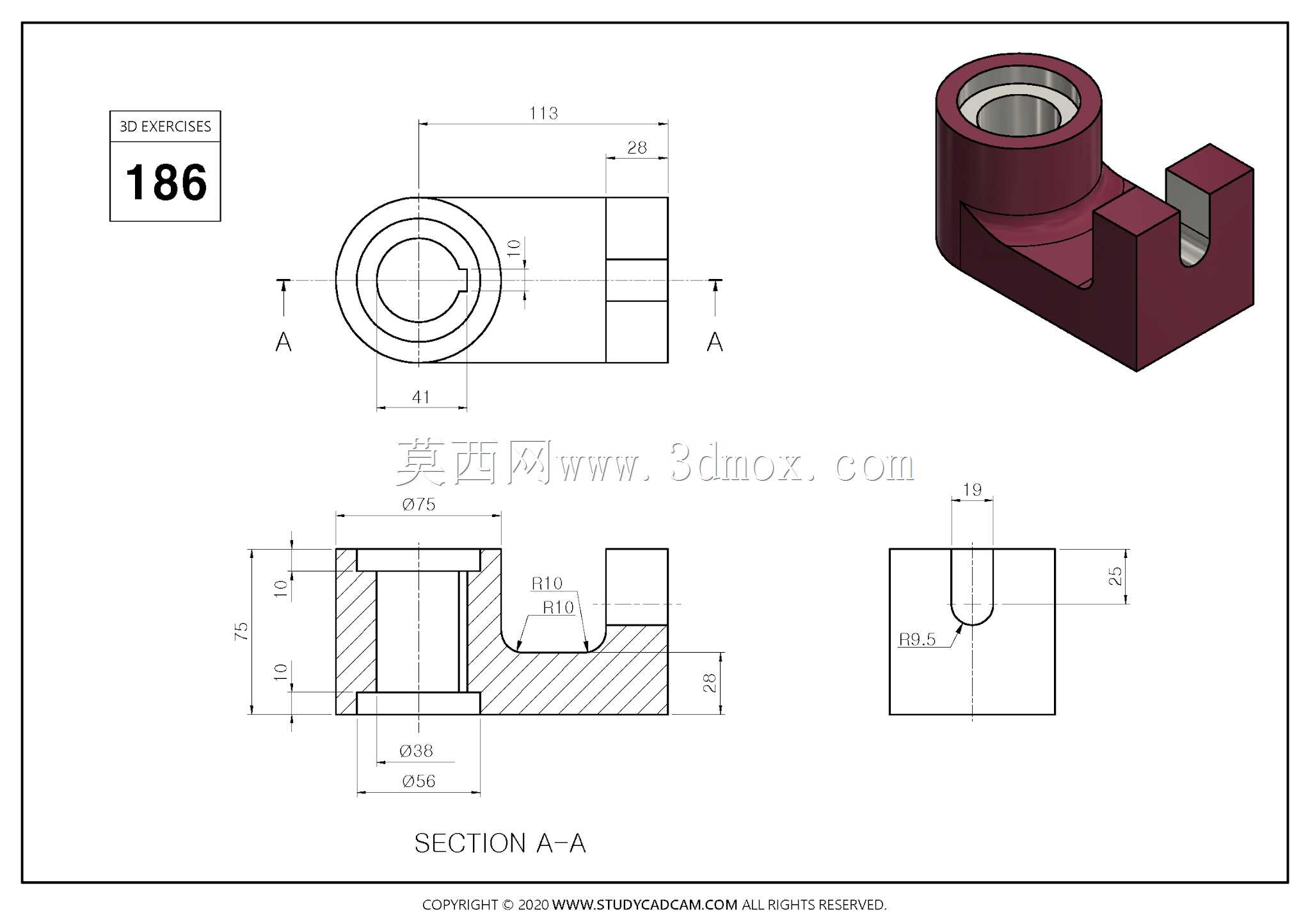

　　尺寸边界方面，零件总长约113，总宽约41，总高约75；上部筒体外径为Φ75，内孔包含Φ38与Φ56两段台阶，可分别适配不同直径的衬套或轴肩定位；右侧U型槽宽度为19，槽深方向留有约28的实体高度，槽底圆角为R9.5，这些尺寸直接决定了可装入杆件的直径范围以及卡接后的有效啮合长度。安装时需注意底面为主要定位基准，应贴合安装板后再通过侧面或底部孔位锁紧，避免悬臂状态下仅靠U型槽受力。

　　建模思路上，可先绘制L型底座的拉伸轮廓，再叠加上部空心圆柱，随后在立板上切除U型开口，并对筒体与立板交接处、槽底尖角处添加圆角；剖视图中呈现的台阶孔需区分配合面与非配合面，配合段应标注公差并控制同轴度，非配合段可适当放宽要求以降低加工成本。整体结构紧凑，占用安装空间小，适合在空间受限的机构中作为回转支撑点使用。
