带双耳支座的铰接轴套机械构件

　　该构件属于铰接支撑类机械零件，核心功能是为转动销轴提供稳定的回转支撑，同时通过一体成型的双耳结构实现与设备机架的刚性连接，常见于工程机械连杆机构、自动化设备摆臂组件、输送线张紧装置以及农用机械的传动铰接部位。在实际工况中，这类零件需要同时承受径向载荷与少量的轴向窜动力，内壁的轴孔与销轴形成间隙配合，保障铰接部件转动顺畅，两侧带孔耳板则通过螺栓或销轴完成定位固定，避免支撑座在设备运行过程中出现位移。从结构设计来看，主体采用空心圆筒构型，在保证整体抗弯抗扭强度的前提下大幅降低零件自重，也减少了原材料的消耗。圆筒两端设置不同直径的台阶内孔，可适配不同规格的销轴或轴承安装，孔肩位置能够对装入的轴件起到轴向限位作用，省去额外加装挡圈的工序。

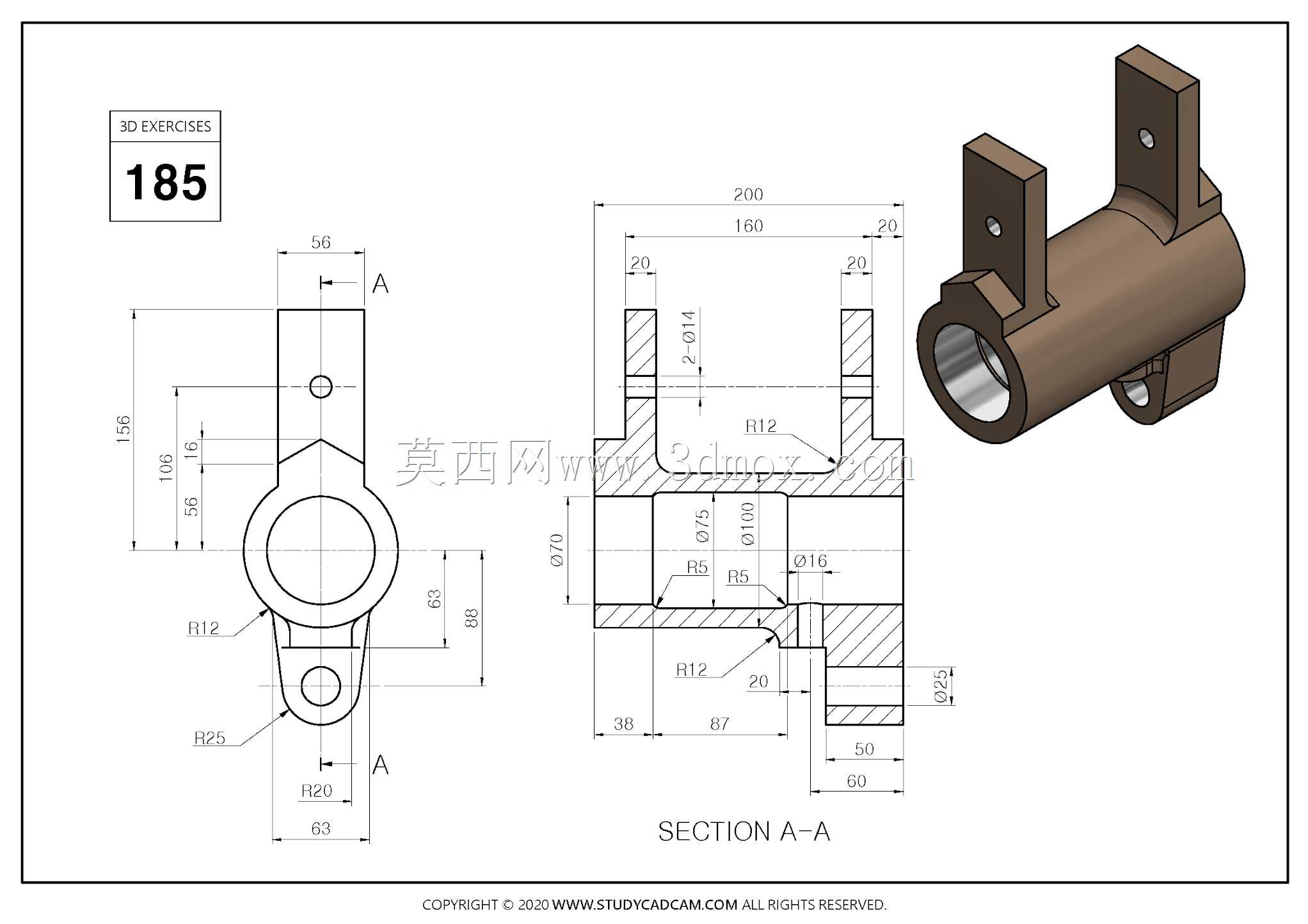

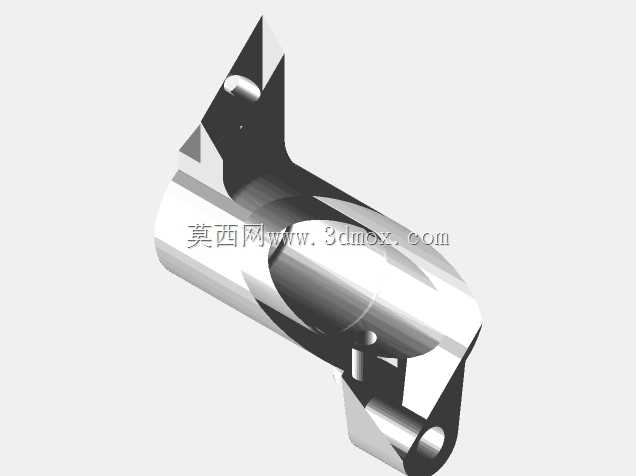

　　圆筒外壁与耳板衔接处做了圆弧过渡处理，可有效分散应力集中，避免设备长期受交变载荷作用时在衔接根部产生裂纹。耳板上的安装孔与主体轴孔保持严格的位置度公差，保障装配后铰接转动轴线与机架安装面平行，防止销轴出现偏磨。零件总长度控制在200mm，主体外圆直径为70mm，两侧耳板外伸间距为63mm，耳板厚度20mm，安装孔直径14mm，这些尺寸边界可直接用于设备安装空间的校核。建模过程中优先完成主体回转特征的搭建，再通过拉伸切除生成耳板与安装孔，圆角与倒角特征按照工艺要求逐一添加，内壁的退刀槽结构也完整还原，符合实际车削加工的工序逻辑。零件底部的凸台结构可进一步增大与安装面的接触面积，降低连接面的压强，提升整机运行的稳定性。
