带双耳安装座的立式支撑轴承座

　　在自动化输送线、小型工装夹具以及非标设备的机架布局中，这类带双耳法兰的立式支撑座常被用于承受中等径向载荷的转轴定位。它的底部两侧伸出带沉孔的安装耳，能够直接通过螺栓固定在型材台面或钢板基座上，相比整体铸造的高大型座体，占用的安装平面更小，也便于在紧凑空间内完成装配。

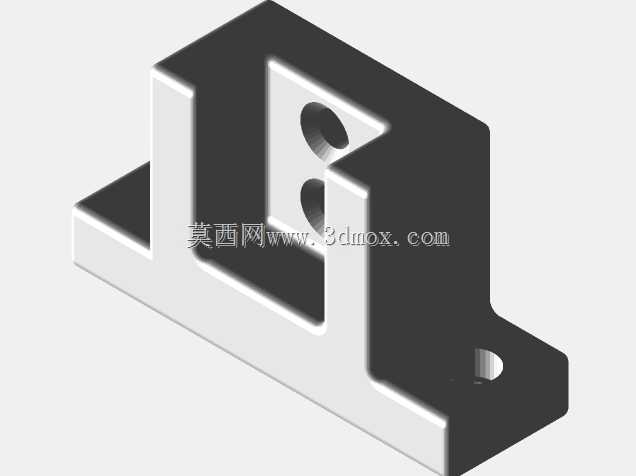

　　从结构上看，座体上部为带内孔的立式支承腔体，下部为一体化的水平底板，两侧安装耳与底板平滑过渡，转角处设置圆角以降低应力集中。上部腔体内部可容纳轴承、衬套或轴套，为旋转轴提供径向支撑；腔体顶部的孔位可用于安装注油杯、端盖或定位销，侧面的结构则增强了腔体的刚性，避免在受载时发生开口变形。

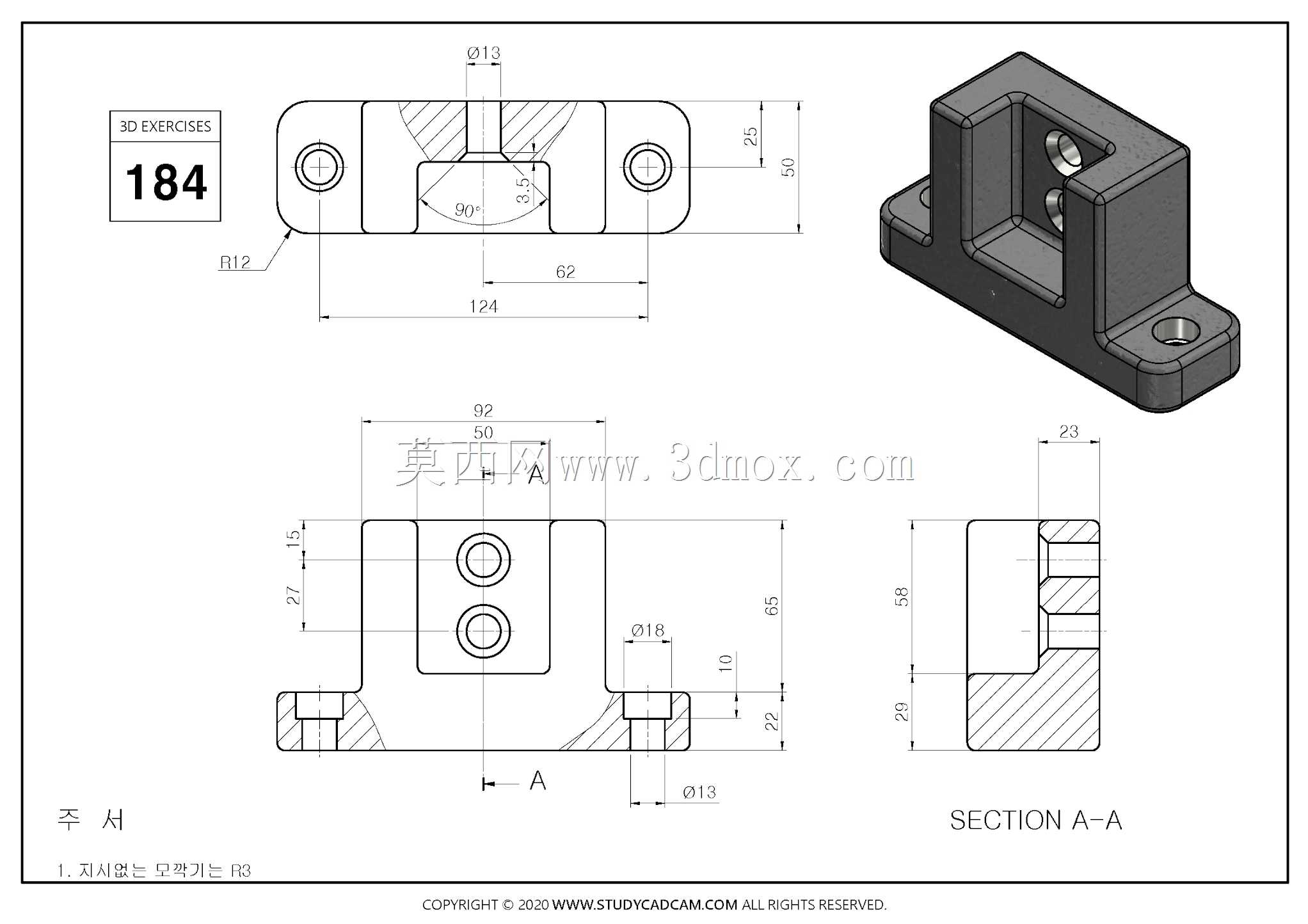

　　尺寸边界方面，底板总长度为124，宽度方向的安装耳中心距为62，安装孔直径为13，适合采用M12规格的螺栓进行固定。座体总高度为65，其中底板厚度为22，上部支承部分高度为43；上部腔体宽度为32，内部相关孔径为18，顶部孔径为13。这些尺寸决定了它能够适配的轴径范围、安装螺栓规格以及所需的最小安装空间。

　　建模时通常先绘制底板轮廓，拉伸形成底座，再在上部构建支承腔体，并对安装耳、沉孔、内腔和顶部孔进行切除处理。剖视图中可以看到底板安装孔为沉孔结构，用于容纳螺栓头部，保证装配后表面平整；上部腔体的壁厚均匀，既满足强度要求，也兼顾了材料成本和铸件或机加工件的工艺可行性。

　　在实际选型中，需要重点核对安装孔中心距与设备台面的预留孔位是否一致，以及支承内孔与所选轴承或衬套的配合关系。由于座体高度直接影响转轴中心高，它还会关联到联轴器、同步轮或链轮的对中精度。若用于有冲击或振动的工况，可在底板与安装面之间增加定位销，以提高长期运行的连接可靠性。整体结构简洁，加工工艺性好，适合作为中小型传动机构中的标准支撑元件使用。
