带凸耳叉形铰接支座结构设计

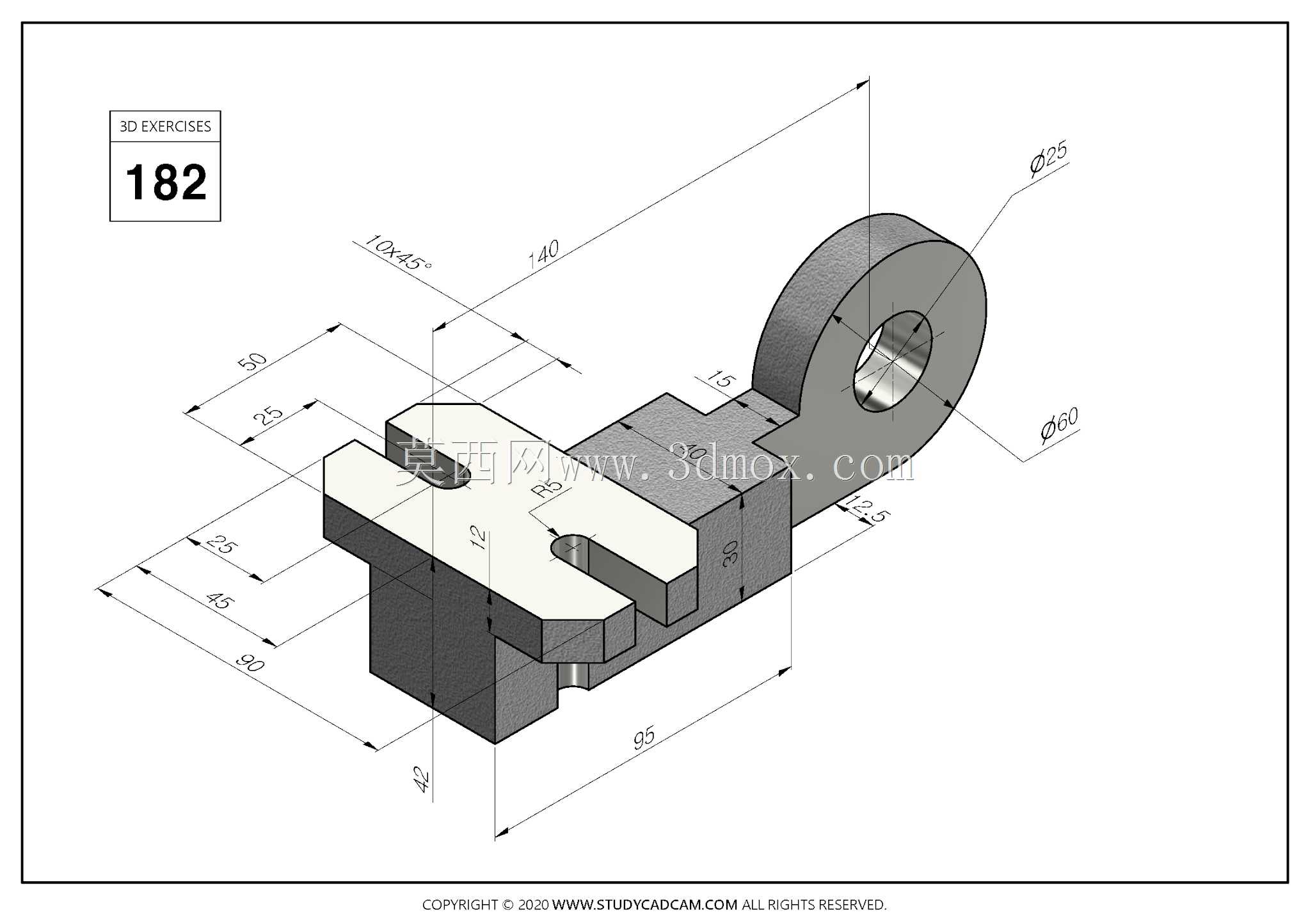

　　该零件属于小型铰接支承类构件，整体由下部叉形安装基体与上部带孔圆筒凸耳两部分构成，这类结构常见于轻载连杆机构、手动夹具、工装定位装置以及小型自动化输送线的摆臂连接位置，主要承担铰接销轴的支承、转动导向以及基体自身在安装平面上的固定功能。上部圆筒凸耳外圆直径为60，内孔直径25，孔壁厚度均匀，能够为穿入其中的铰接销轴提供足够的支承接触面积，降低销轴局部接触应力；圆筒与下部基体之间通过过渡块连接，过渡位置做了实体加厚处理，可避免摆臂传递载荷时在根部出现应力集中。下部叉形基体总长度95、总宽度50，底部为平整安装面，可直接贴合在设备安装板或型材表面；基体上开设的凹槽与台阶结构，一方面用于与配套卡合件嵌合定位，限制安装时的水平窜动，

　　另一方面可在装配时容纳锁紧件头部，保证安装面贴合无间隙。从尺寸链来看，凸耳孔中心到基体后端面的距离为40，该尺寸决定了铰接点的外伸悬臂长度，设计时需要结合配套摆臂的转动空间校核，避免摆臂摆动过程中与基体侧面发生干涉；基体上标注的25、45、80等长度尺寸，分别对应凹槽定位边、安装孔位以及基体总长的边界位置，现场安装时可直接依据这些尺寸在安装板上划线配作连接孔。零件总高度方向的尺寸由圆筒中心高与基体厚度共同确定，其中基体下部厚度24，上部凸台厚度15，整体高度紧凑，适合安装空间受限的铰接点位。叉体前端的10×45°倒角既去除了机加工锐边，也方便配套零件在装配时快速导入卡槽；圆筒端面与孔口的倒角则便于销轴顺利穿入，减少装配对位时间。

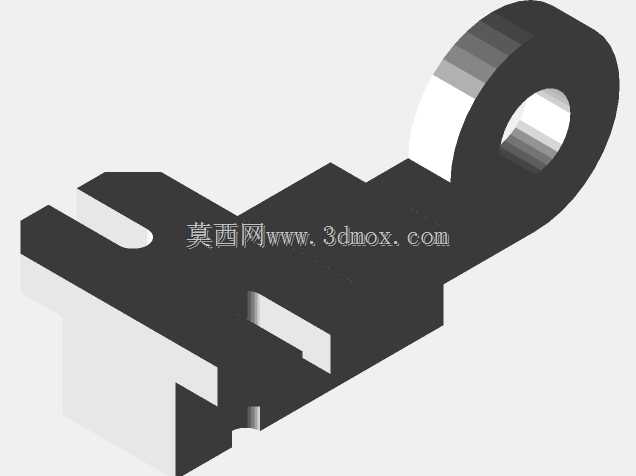

　　从受力角度分析，该构件工作时上部凸耳主要承受径向铰接载荷，下部基体通过两侧实体与安装面传递倾覆力矩，因此在三维建模过程中需要重点保证圆筒内孔与底面的平行度、叉形定位槽的对称度，以及各过渡圆角的连续性，避免数控加工后出现应力薄弱位置。建模时可先绘制下部基体的拉伸轮廓，再叠加圆筒凸耳并合并实体，最后统一完成孔切除、倒角与细节修整，能够有效保证各尺寸边界与工程图完全对应，也为后续出工程图、干涉检查以及装配模拟提供准确的几何基础。
