斜臂式双孔安装铰接支座结构设计

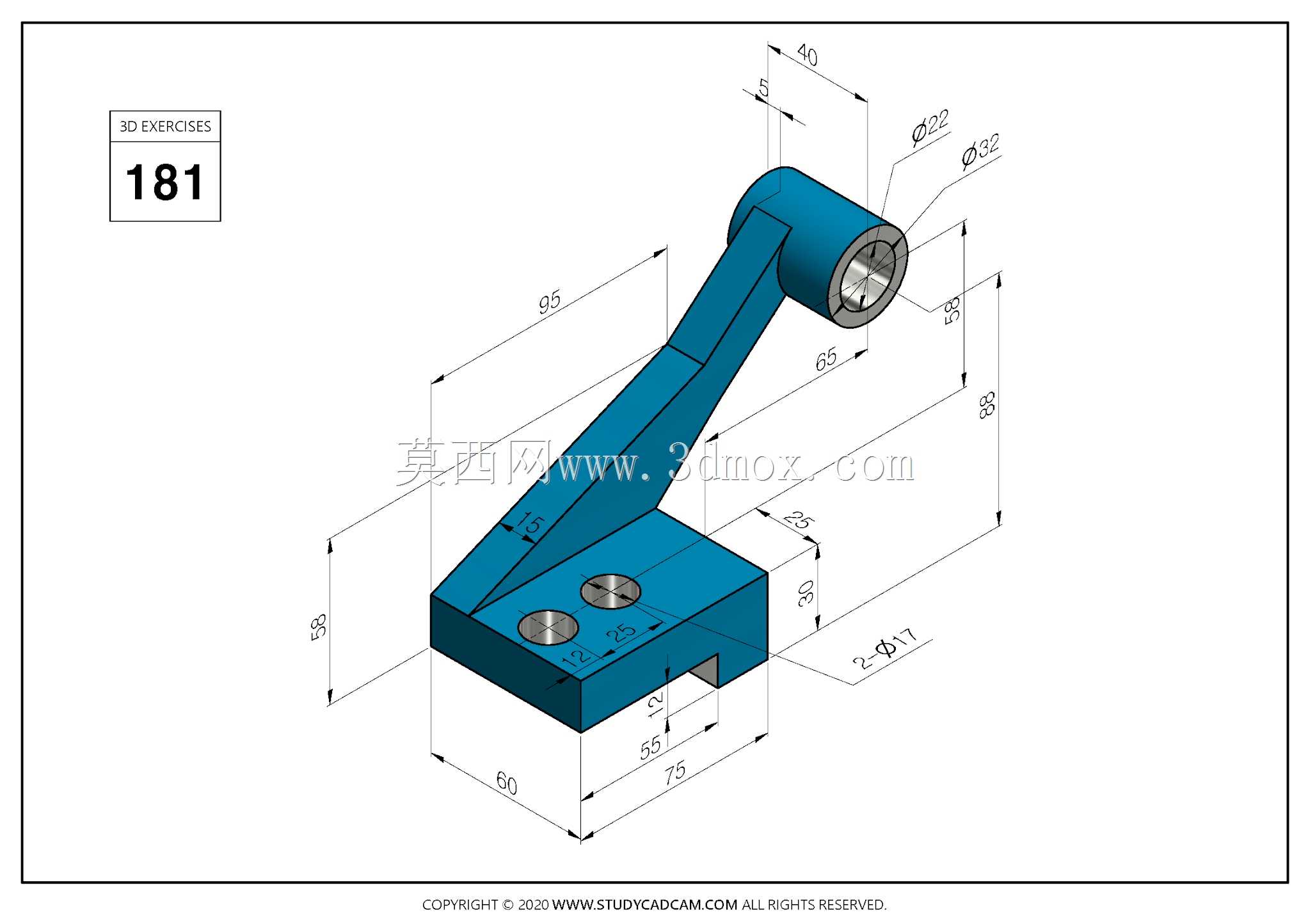

　　该斜臂式铰接支座属于通用机械支撑连接类零部件，常见于轻工自动化生产线、工装夹具架体、小型输送设备的侧装导向机构中，主要承担轴类零件的铰接支撑与载荷传递作用，可将转动副约束在指定空间位置，同时通过底座的两个安装孔完成与设备台面的刚性固定。从结构功能拆分来看，零件下部为矩形安装基座，基座底面预留安装贴合面，基座上加工两个同轴通孔，用于穿装螺栓完成整机固定，基座侧面设置的缺口可避让安装面的焊缝或凸台，降低装配干涉风险；上部为带通孔的圆筒铰接端，内孔用于穿装铰接轴或销轴，外圆的环形台阶可对配套轴套、挡圈起到轴向定位作用；中间斜向连接臂采用变截面过渡，在保证整体刚性的前提下减少材料占用，同时避开周边运动部件的运动包络。

　　设计过程中优先确定铰接中心与安装基面的空间位置关系，圆筒段长度与内孔直径按配套销轴的直径、剪切强度以及铰接副的转动行程匹配，筒壁厚度需满足径向承载要求，避免受侧向弯矩时出现开裂。斜臂的倾斜角度根据实际安装空间的避让需求设定，臂身与基座、圆筒的连接处均做圆弧过渡，分散应力集中，降低交变载荷下的疲劳失效概率。基座的长宽尺寸决定安装孔的跨距，两个安装孔的孔距需适配常用设备台面的螺孔排布，孔口可根据螺栓头或螺母的形式加工沉孔，保证装配后连接件不凸出基座表面。从安装边界判断，基座底面为主要定位基准，装配时需保证该平面与设备安装面完全贴合，铰接孔的轴线需与配套转动件的回转轴线保持同轴，误差需控制在铰制孔螺栓的允许补偿范围内。

　　零件整体外轮廓的长宽高方向尺寸明确，周边预留的操作空间需满足螺栓拧紧工具的活动需求，上部圆筒的外圆尺寸需避让相邻连杆或摆臂的运动轨迹，避免运转过程中发生剐蹭。这类支座在实际工况中通常承受径向铰接载荷与少量倾覆力矩，因此建模时需重点关注各壁厚的均匀性，斜臂与基座衔接处的圆角需平滑过渡，安装孔周边的实体厚度要满足螺栓预紧力的压溃要求，上部铰接孔的内壁可根据耐磨需求预留衬套压装余量，无需额外加工复杂油路，整体结构简洁，加工与维护成本较低，适合小批量非标设备的配套选用。
