带肋板双孔L型立式支撑支座

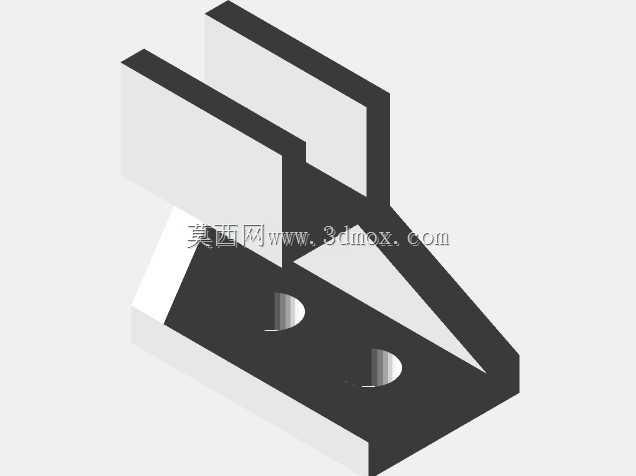

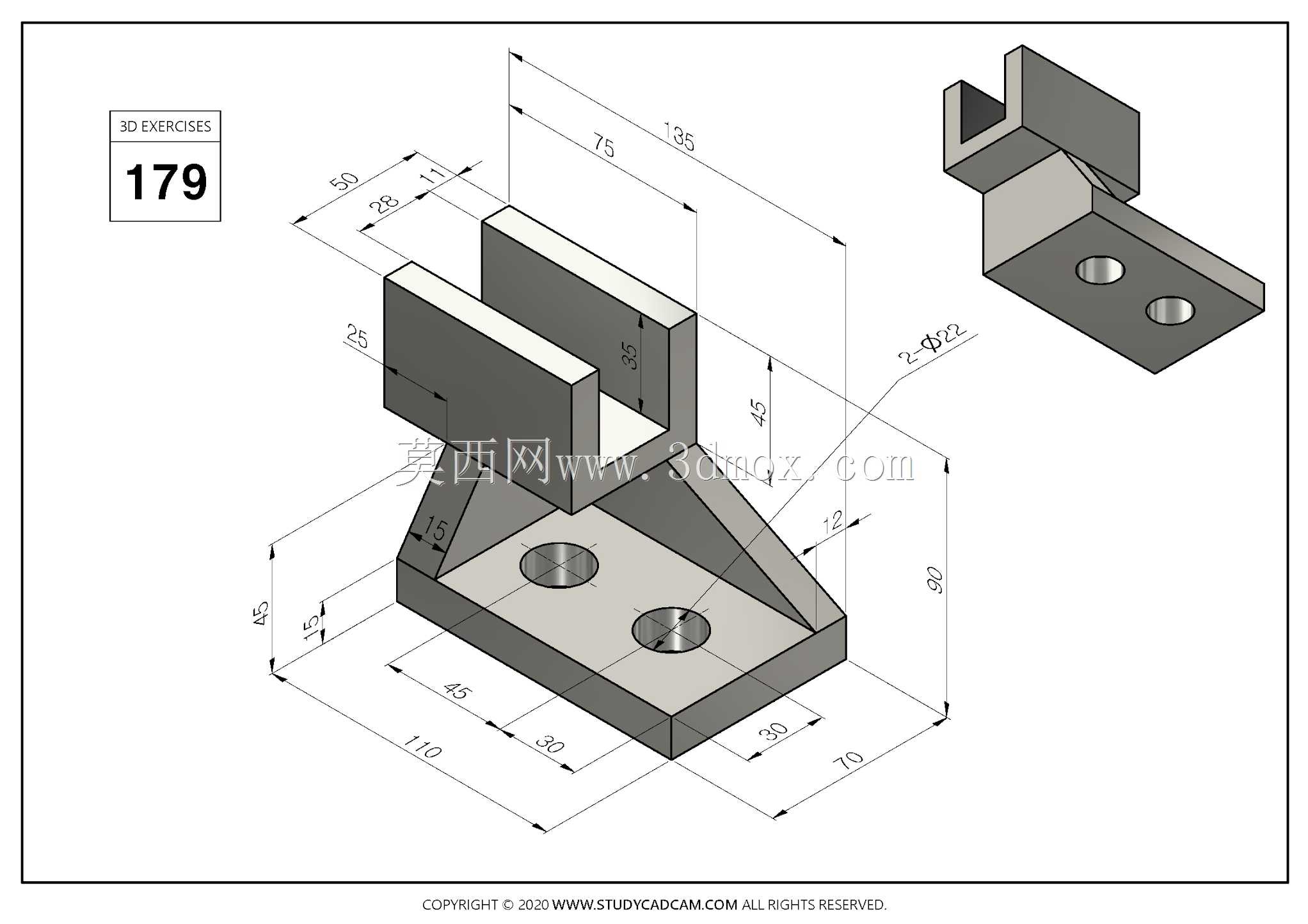

　　该支撑支座属于典型的立式承托连接件，整体由底部矩形安装板、后侧立板及两侧三角形加强肋板焊接或铸造成型，结构紧凑且刚性充足，常用于自动化生产线、设备机架、工装夹具以及输送线侧边作为光电传感器、导向条、小型气缸或限位挡块的安装基座。底部平板开有两个直径12的通孔，孔中心距为30，孔位沿底板长度方向对称布置，可通过M10或M12螺栓直接固定在型材台面或钢板基座上；立板顶部形成U型开口槽，槽宽28、槽深11，既可以嵌入片状零件进行定位，也能承托横向杆件或安装板，实现高度方向的支撑与侧向限位。从安装边界看，底板总长110、总宽70，厚度15；立板高度方向总尺寸90，其中立板自身厚度25，后侧到立板前端面距离50；

　　肋板从底板上表面延伸至立板侧面，斜边与底板夹角约45度，显著降低立板在受侧向载荷时的根部应力集中。立板顶端两侧保留38与75两段定位尺寸，便于装配时对齐相邻构件；底板前端到第一孔中心为45，后端到第二孔中心为30，这些尺寸共同决定了支座在设备布局中的占用空间与螺栓避让范围。设计上采用开放式肋板结构而非实心块体，在保证抗弯、抗扭能力的同时减轻自重，铸件拔模与机加工面分配清晰：底板上下面、立板前端面及孔内壁为关键加工面，其余非配合面保留铸造或焊接毛坯即可。实际选型时，需要重点校核立板悬臂高度45对应的弯矩承载能力，以及两安装孔在冲击振动工况下的螺栓预紧需求；若用于高频振动设备，可在底板与安装面之间增加防松垫圈或定位销，以提高长期连接可靠性。
