Z型弯折双孔安装连接支座结构

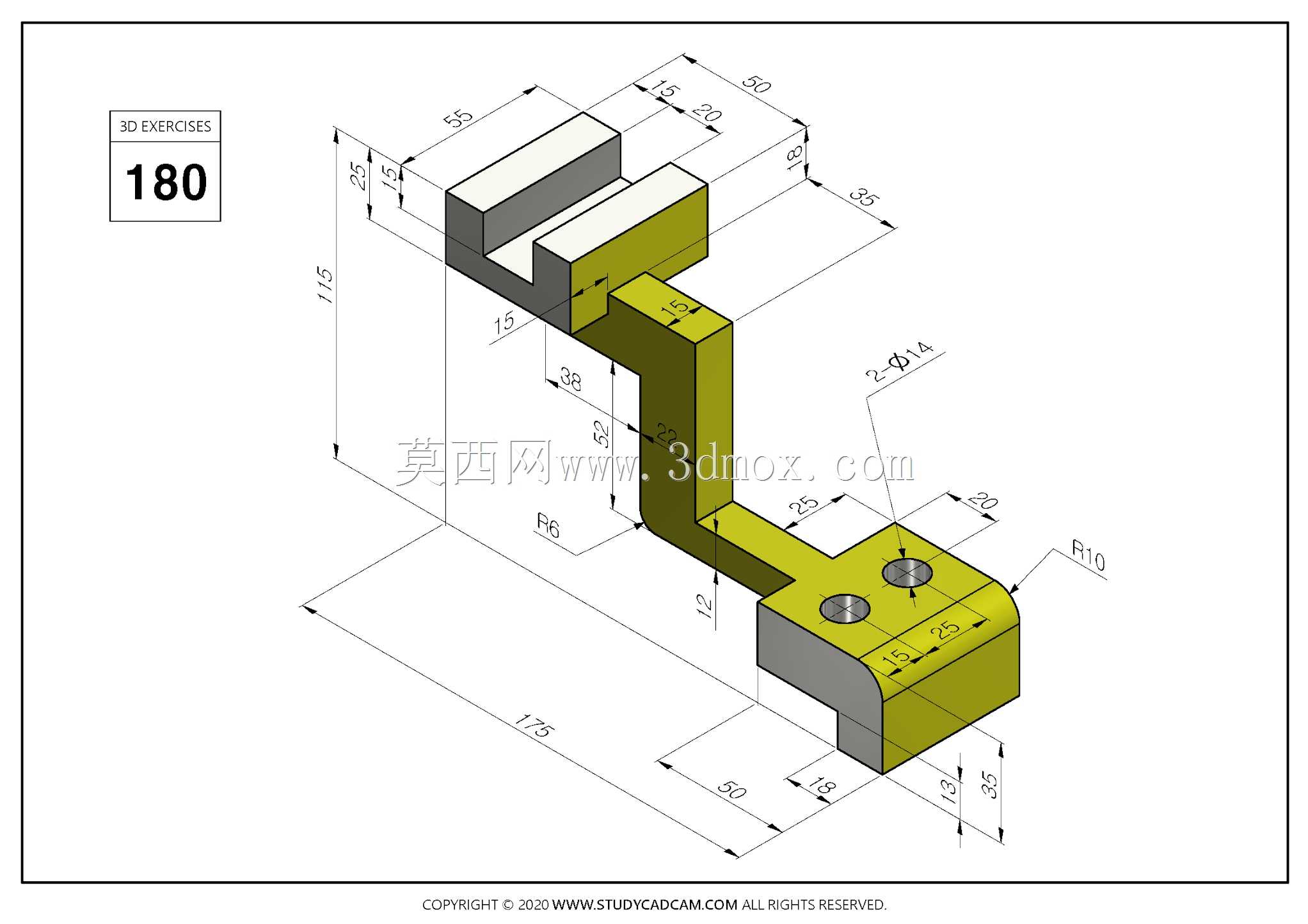

　　该零件属于典型的空间弯折式安装连接支座，整体采用Z形走向的实体结构，在狭小安装空间内实现两个错位安装面的刚性衔接，常见于自动化生产线工位辅件安装、检测设备传感器支架转接、工装夹具层级定位以及通讯设备内部组件的错位固定场景。零件一端为带双安装孔的平直安装座，两个同轴通孔可穿入螺栓完成底面锁紧，孔位周边预留足够的扳手操作空间，端部R10圆角既避免应力集中，也消除装配过程中的锐边划伤风险。从安装端延伸出的竖直连接臂做了等厚设计，臂身与底部安装座的交接处通过圆弧过渡，降低长期受载下的断裂概率；连接臂中段向另一侧弯折后，衔接顶部的U形卡槽结构，卡槽两侧立边平行度可通过加工保证，能够嵌入对应厚度的板件并完成侧向定位。从尺寸边界来看，

　　零件总长175、总宽50、总高115，底部安装座长度50、宽度35，双孔中心距25，安装孔直径14，可适配M12规格的紧固件；连接臂厚度12，弯折处内圆角R6，顶部U形槽的槽宽与立边高度分别匹配嵌入件的厚度与定位深度，所有外轮廓尺寸均预留了装配公差补偿空间。设计阶段优先保证受力路径连续：底部锁紧载荷通过平直座面均匀传递到连接臂，再分散到顶部卡槽的两个夹持立边，避免局部薄壁处出现应力峰值；弯折段未采用拼接焊接结构，而是一体成型，消除了焊接变形与焊缝失效隐患。建模过程中需重点管控三处空间位置关系：双安装孔相对于底部安装面的垂直度、顶部U形槽对称面相对于连接臂的位置度、两个弯折段的夹角公差，这些参数直接决定装配后对接件的定位精度。零件的非加工面可做喷砂氧化处理，安装面与卡槽配合面采用铣削加工保证平面度，整体结构兼顾了轻量化与结构刚性，在需要跨平面转接、错位避让的装配场景中，能够替代多件拼接的支架组合，减少装配累计误差，同时缩减整体占用空间。
