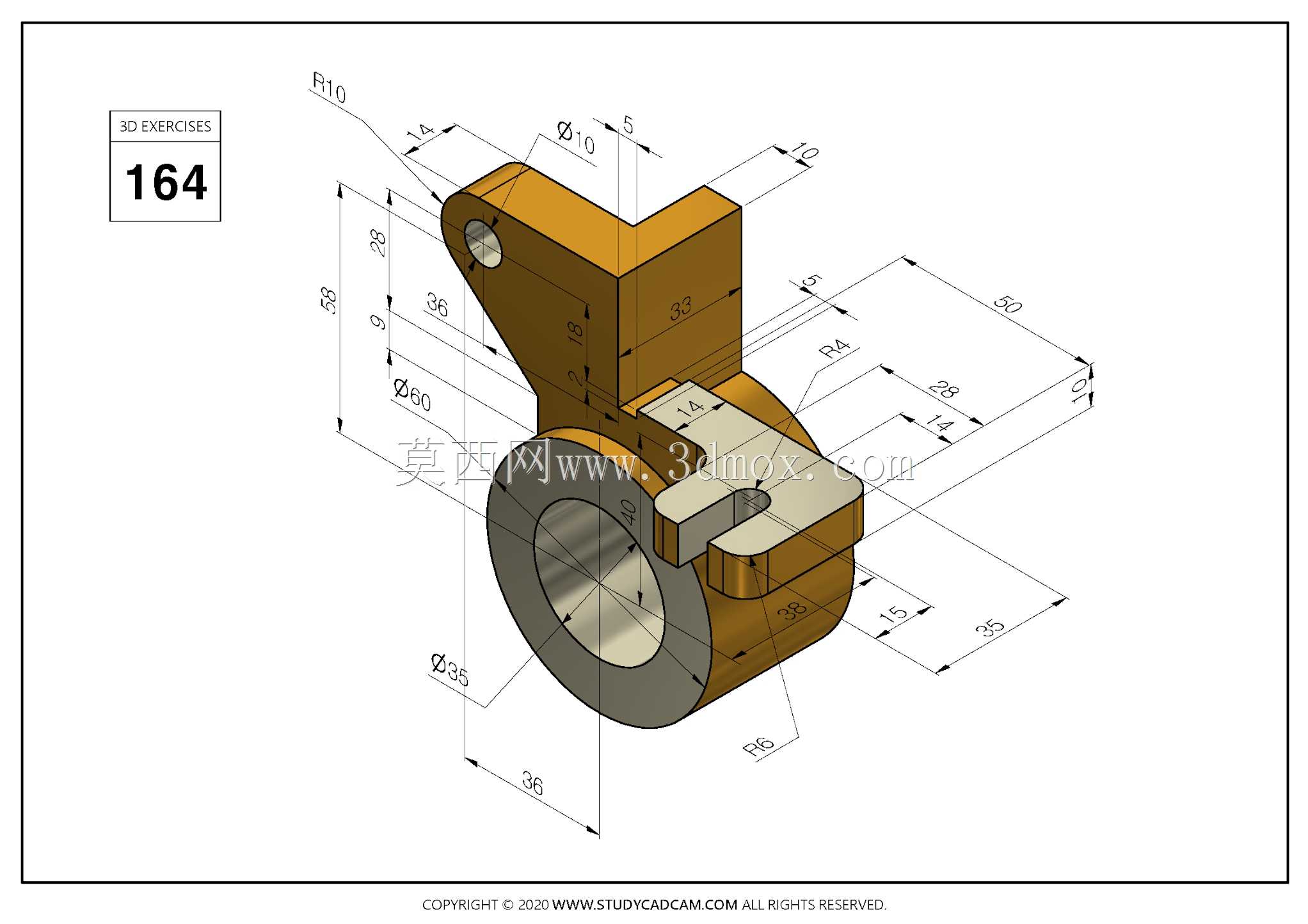

带耳铰接支座式机械连接支撑构件

　　该构件属于典型的铰接式支撑连接类五金件，在各类轻工机械、输送设备、工装夹具以及自动化生产线的连杆传动机构中十分常见，主要承担转轴支撑、摆臂铰接以及载荷传递的作用。下部的环形筒体是核心的轴系安装部位，内孔可直接穿装转轴或配套轴套，能够为回转副提供稳定的径向定位，筒体外圆的加厚结构可有效承受径向载荷，避免长期交变受力下出现孔口变形。筒体上方延伸出的立式支板带有同轴通孔，该孔可作为第二铰接点位，用于连接连杆、摆杆或气弹簧端头，实现两点位的铰接传动，支板与筒体衔接处做了加厚过渡处理，可分散铰接点的集中应力，降低应力集中带来的断裂风险。筒体侧部延伸出的凸台结构带有定位平面与安装孔位，既可以作为周边附属小件的安装基面，

　　也能够在装配时起到周向防转的作用，保证构件安装后姿态固定。从尺寸边界来看，构件下部筒体的外径、内孔以及轴向厚度均有明确的控制要求，上部支板的铰接孔中心与筒体轴线的中心距是整个零件最关键的装配尺寸，直接决定配套连杆的运动行程，支板端部的圆弧过渡可避免与周边运动件发生干涉，侧部凸台的长宽尺寸与孔位也预留了足够的安装操作空间。设计过程中优先保证了两个铰接孔的平行度与位置度，同时对各壁厚进行了合理分配，在满足结构强度的前提下尽可能控制整体重量，所有棱边均做了倒角处理，既去除加工毛刺，也避免装配时划伤操作人员。这类构件通常采用铸铁或型材加工而成，能够适应中等载荷的往复摆动工况，建模时需重点核对各孔位的同轴度、中心距以及安装面的平面度，确保实际加工后可直接与标准轴系、连杆配件完成装配，无需二次修配。
