叉座式带孔圆柱连接支架

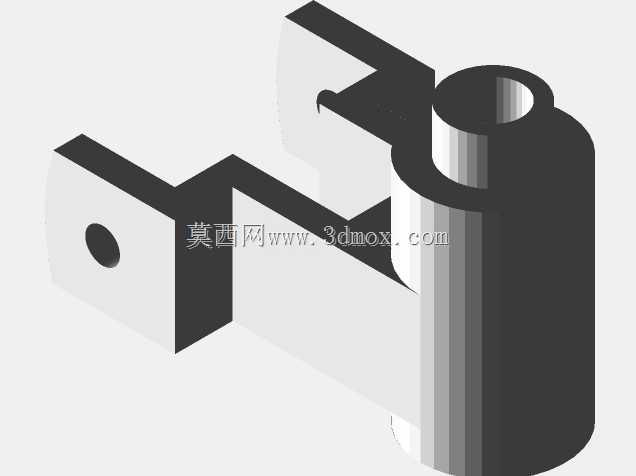

　　该零件属于典型的小型承力连接支座，整体由上部带同轴阶梯孔的圆柱筒体与下部叉形安装座组合而成，常见于轻载传动、定位夹持、工装夹具以及自动化设备的连杆铰接部位。上部圆柱段承担轴套或定位销的配合功能，外圆直径按图中标注为35，内孔包含20与35两级尺寸，能够为穿入杆件提供导向和支承；筒体侧壁与下方叉座实体平滑过渡，避免在载荷传递路径上出现突变截面。下部叉形结构由两块平行支耳和中间连接体构成，两支耳上各设一个直径12的同轴孔，孔端带有R70圆弧过渡，用于安装销轴、螺钉或小型转轴，实现与相邻构件的转动连接或螺栓锁紧。支耳间距、孔位高度以及底板厚度共同决定了铰接副的装配空间，设计时需要保证销轴穿过两侧支耳后不与中间筒体或外部连杆发生干涉。

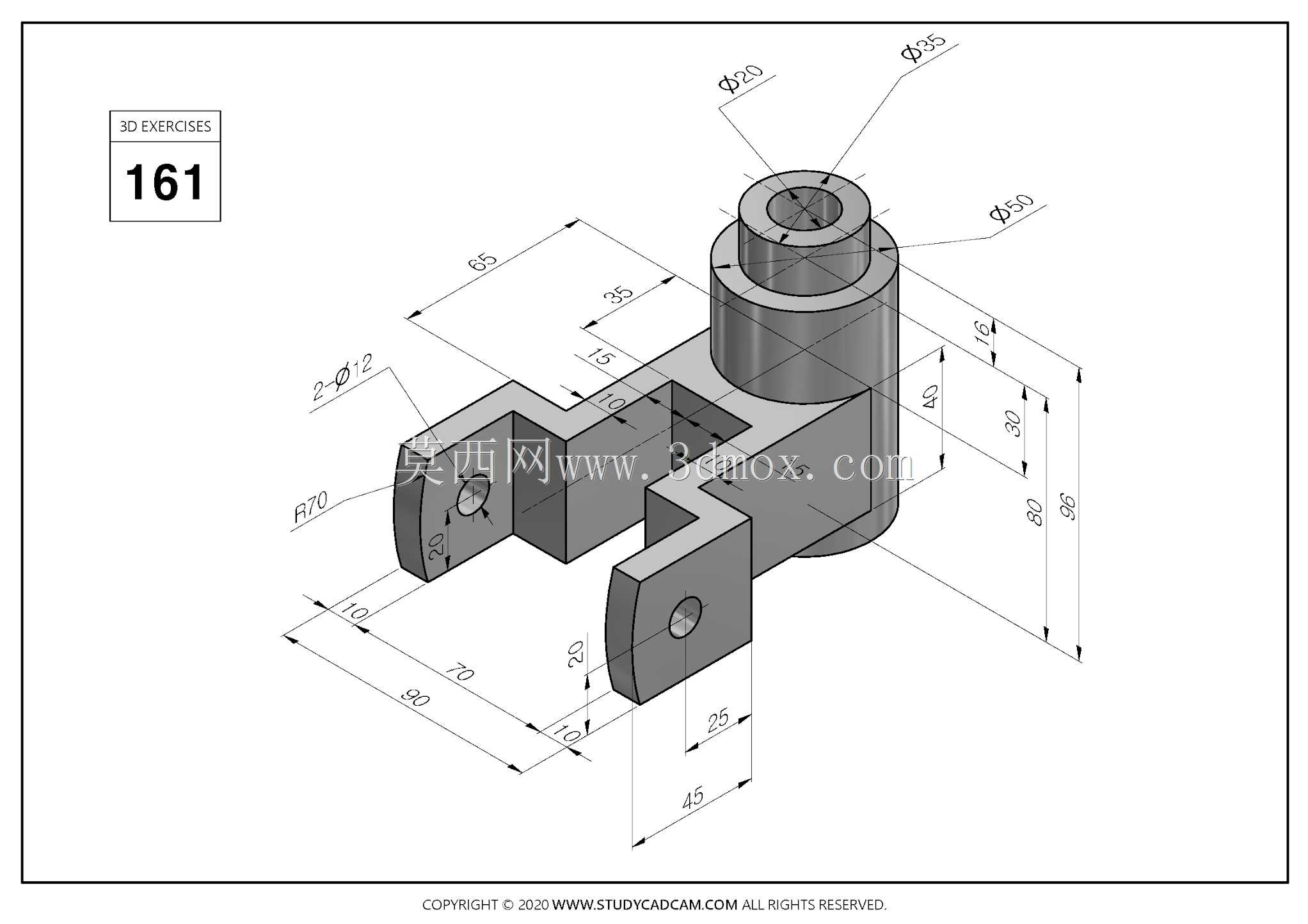

　　从尺寸边界看，零件总长约90，总宽约45，总高约86，上部筒体中心相对叉座基准具有明确的位置尺寸，其中长度方向定位尺寸为65，支耳孔中心到侧面距离为35，高度方向分层标注为14、30、40、86，能够直接用于校核安装包络。底板上开有槽口并保留实体加强区，既减轻了非受力区域材料，又维持了支耳与筒体连接处的刚性。建模过程中应先确定下部叉座的基准面，完成支耳、底板和中间连接体，再叠加圆柱筒体并处理相贯线；两个小孔可通过同轴拉伸切除完成，圆角与圆弧过渡需在主体特征之后添加，以免影响草图约束和后续尺寸修改。该结构在实际使用中，上部孔可作为旋转支点或导套安装位，下部叉耳则连接摆杆、压块、传感器支架等部件，

　　适合在空间受限但需要可拆卸铰接的场合使用。加工时通常以底面和一侧支耳外侧面为粗定位基准，先铣外形，再镗上部阶梯孔，最后钻铰两侧同轴小孔；由于支耳孔同轴度直接影响销轴转动灵活性，工艺安排上应尽量一次装夹完成两侧孔加工，或采用调头找正方式控制位置偏差。对于三维建模和设备选型人员而言，这类零件的关键不在于复杂曲面，而在于孔位关系、壁厚均匀性、圆角过渡以及装配边界是否清晰；任何一处尺寸遗漏，都可能导致销轴无法穿入、连杆摆角不足或与周边零件碰撞。
