带三角支座的阶梯轴传动支撑件

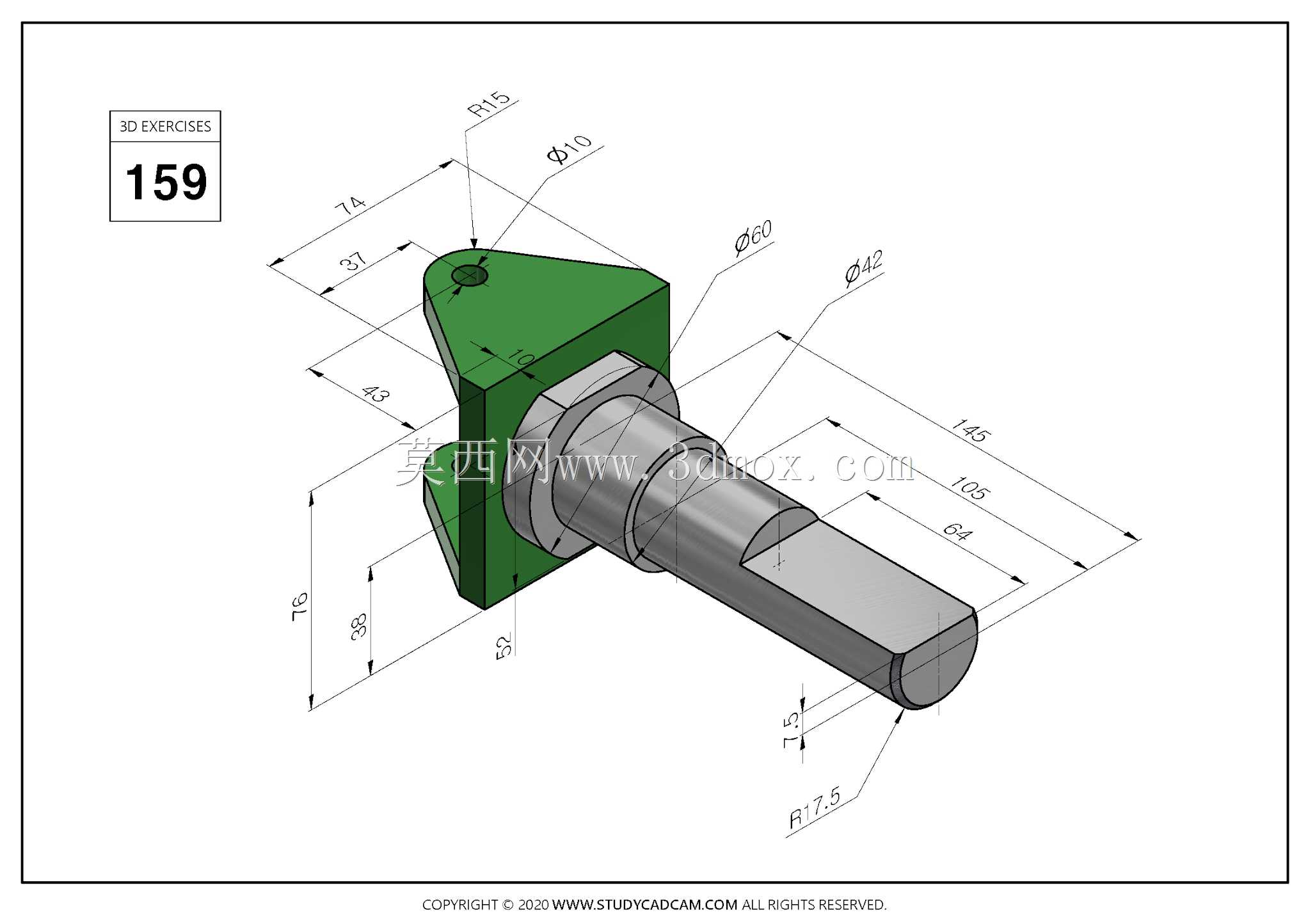

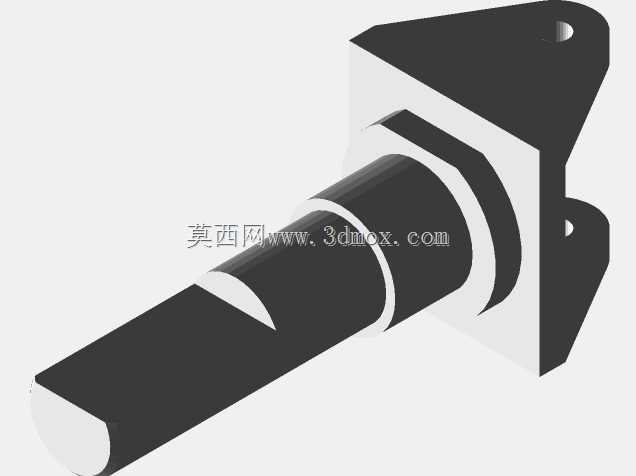

　　该零件属于轴系支撑类组合结构，将三角块状支座与阶梯轴整合为一体，常见于轻载传动工位、小型工装夹具的回转导向环节，也可作为手动调节机构的转轴基座使用，承担径向承载与扭矩传递的双重作用。从结构布局来看，绿色三角支座为安装基体，顶部加工有R15圆弧过渡面，支座上开设的小孔可用于穿装定位销或紧固螺钉，保证支座与安装面贴合后不发生周向转动。支座本体的长宽边界可由图中74、43等尺寸确定，安装时需在配套板件上预留对应轮廓的避让空间，其底部与侧部的垂直面可作为装配定位基准，降低现场找正的难度。伸出的轴段采用阶梯变径设计，从支座端面依次延伸出不同直径的轴颈，各段轴径分别为Φ60、Φ42，轴端加工R17.5半圆头，最外侧轴段还加工有宽度7.5的键槽，

　　用于安装平键传递扭矩。轴段总长度方向标注有146、106、64等尺寸，选型时需核对相邻部件的轴向间距，避免轴端与周边结构发生干涉。设计上采用支座与轴体嵌合的形式，轴肩靠紧支座侧面，既限制轴的轴向窜动，又能让支座分担轴承受的径向载荷，相比独立轴承座搭配光轴的方案，整体零件数量更少，装配工序更简单。三角外形的支座在保证安装刚性的同时去除了多余材料，R15圆弧过渡可避免支座尖角处的应力集中，小孔的位置避开轴体嵌装区域，不会削弱支座的结构强度。轴端半圆头结构便于工件套装时导入，键槽的尺寸与轴段匹配，能够满足常规小扭矩传动的使用需求。建模过程中可先绘制三角支座的截面轮廓，拉伸生成基体后处理顶部圆弧与安装孔，再通过回转命令生成阶梯轴，

　　利用布尔合并将两部分结合，最后切除键槽并对所有锐边做工艺倒角。整个结构的尺寸链清晰，安装基准明确，既可以直接用于教学建模练习，也能作为非标设备中类似支撑转轴的设计参考，帮助工程师快速确定轴长、轴径与支座安装边界的匹配关系。
