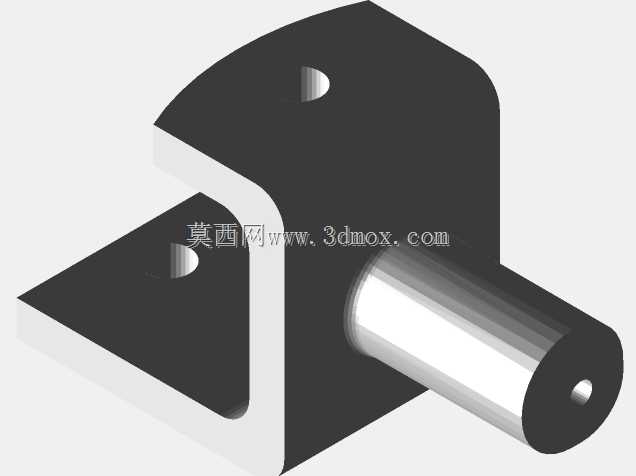

带侧伸轴的U型铰接支座结构件

　　该零件属于典型的小型铰接支撑类构件，整体由U型弯折支座与侧伸圆柱轴段一体构成，在轻工输送线、工装夹具、小型连杆机构以及通讯设备安装支架中十分常见，主要承担铰接定位、转动支撑以及载荷传递的作用。从结构功能上看，U型开口部分可容纳配套摆臂或连杆的端部，顶部开设的通孔用于穿装销轴或锁紧螺钉，实现被连接件与支座之间的回转或固定；侧伸的圆柱轴段则可直接插入配套机架的安装孔内，端部倒角与中心孔既方便装配导向，也可用于安装定位、顶丝锁紧或进一步加工配合面。底板上的沉孔用于穿过紧固件，将整个支座稳固锁定在安装基面之上，避免工作过程中出现松动或偏移。设计过程中优先保证了受力路径的连续性：载荷从侧伸轴传入后，经立板与底板过渡区分散到安装面，

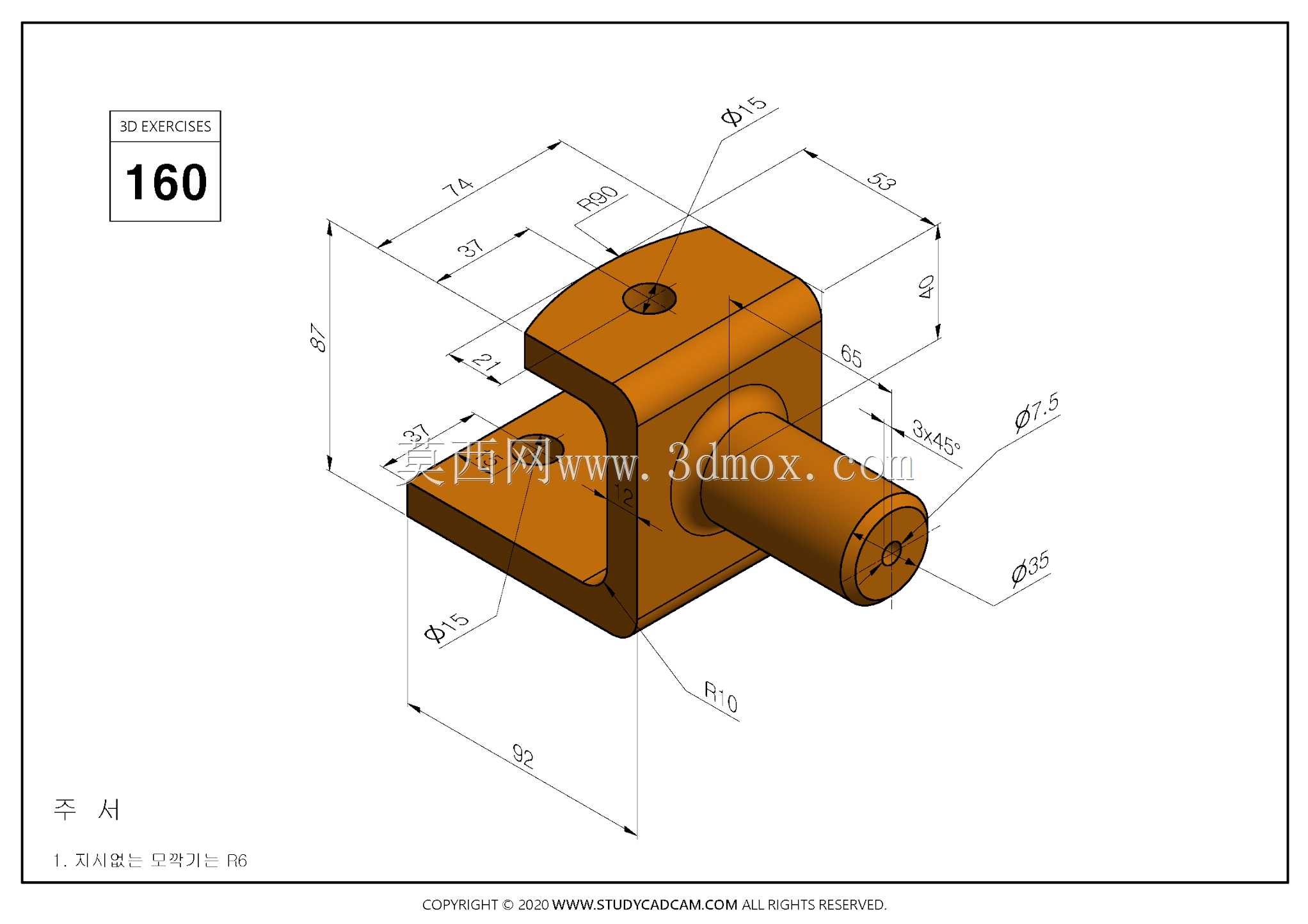

　　转角处设置的圆角能够显著降低应力集中，提升反复受载下的结构可靠性。支座立板与底板之间采用弯折成型结构，在保证整体刚度的同时减少了多余材料占用，适合小尺寸安装空间内使用。外形尺寸方面，底板总长约92、总宽约67，侧伸轴直径约35，轴段向外伸出后整体横向边界需在布局时预留足够装配与转动空间；U型支座顶部宽度约53、高度约40，开口内部空间需与所配摆臂厚度匹配。顶部铰接孔直径约15，底板安装沉孔直径约15，安装孔位应与基面螺孔预先对齐。侧伸轴上的环形槽与端部倒角用于装配限位和导向，R50与R10等圆弧过渡既改善了工艺性，也避免了锐边造成的操作损伤。建模时需重点处理立板与圆柱轴的相贯区域、沉孔深度以及圆角与孔边的衔接关系，确保后续工程图中尺寸链完整、装配关系清晰。
